Video tutorial flasheo Tops a1- (Android 2.2)

Tema en 'Tutoriales y Guías Android' iniciado por jciral, 19 Jun 2011.

  1. jciral

    jciral Simdualero de Platino

      328
      232
      25 Mar 2011
      Atencion! nota de Veloz46
      Regístrate para ver este contenido. Es gratis!

      Videotutorial de flasheo del tops a1 con win vista y cable especial .
      Su flasheo es similar al de todos los Androis con chip MTK6516.


      Drivers vista y 7
      Enlace de Megaupload eliminado. Por favor, consulta con la persona que ha subido el mensaje por si puede volver a compartirlo.

      Los programas y firmware estan en la seccion de descargas.
      Saludos.

      Última edición por un moderador: 29 Dic 2013
      • Me Gusta Me Gusta x 4
      • pauete

        pauete Simdualero de Diamante

        • Veteran@
        9.189
        1.287
        12 May 2010
        Re: video tutorial flasheo tops a1

        Guay!!! gracias, @jciral!!

        Última edición por un moderador: 28 Sep 2013
      • pauete

        pauete Simdualero de Diamante

        • Veteran@
        9.189
        1.287
        12 May 2010
        @jciraljciral, qué ROM concreta instalaste en el TOPS A1- (Android 2.2.)?

        Última edición por un moderador: 28 Sep 2013
      • jciral

        jciral Simdualero de Platino

          328
          232
          25 Mar 2011
          bird16_a10y
          10HX1_AND_V22_V05_110107_COM
          Una que tu me enviaste.
          Saludos.

          Última edición por un moderador: 28 Sep 2013
        • pauete

          pauete Simdualero de Diamante

          • Veteran@
          9.189
          1.287
          12 May 2010
          Ok, gracias @jciraljciral..
          Como hay tantas de este modelo.
          La que decimos diría que está AQUÍ...

          Última edición por un moderador: 3 Dic 2013
        • PureMod

          PureMod Simdualero de Diamante

          • Veteran@
          2.872
          1.056
          31 Ago 2010
          Android World
          eres un genio! :smile:

          • Me Gusta Me Gusta x 1
          • rann06

            rann06 Simdualero de Bronce

              7
              0
              27 Jun 2011
              Pregunta como hisistes el cable para hacer el flasheo, me podes dar un diagrama para crear uno y hacer lo mismo con mi A1- ha y otra pregunta te funcionan ambas sim y si tiene un contra pues el mio trae el windows mobile y lo quiero android

            • jciral

              jciral Simdualero de Platino

                328
                232
                25 Mar 2011
                Por ejemplo, para los telefonos HTC T3333 , HTC Legend G6i y A1 TOPS. Los tres teléfonos [conector del cable miniUSB, pero para el cable especial se necesita un conector especial de 10 pines miniUSB . podeis comprarlos en eBay.[Imagen Externa Rota]:http://technochina.com.ua/sites/default/files/u3/usb_10pin.png

                Para flashear casi todos los telefonos necesitan RX, TX y GND. En nuestro caso, el siguiente pinout - pin 5 GND, pin 9 RX y pin 10 TX. Vista de la conexión de los contactos
                [Imagen Externa Rota]:http://technochina.com.ua/sites/default/files/u3/miniusb_10pin.png

                [Imagen Externa Rota]:http://technochina.com.ua/sites/default/files/u3/pl2303_miniusb.png

                Hay que soldar los cables a los pines en el conector. Si se cruzan el RX y TX - No pasa nada con el teléfono no va a funcionarel flasheo.
                En este caso, sólo cambiar el RX por el TX.
                Tambien hay que conectar un cable usb macho A podeis cortar un cable usb normal y los cables de color que hay podeis soldar como lo pongo aqui.
                Los pines del USB:



                <CENTER> miniusb_10pin.JPG <TABLE border=1 cellSpacing=0 cellPadding=3 width="50%"><TBODY><TR><TH>
                Pin​

                Alfiler
                </TH><TH>
                Name​

                Nombre
                </TH><TH>
                cable color​

                Color del cable
                </TH><TH>
                Description​

                Descripción
                </TH></TR><TR><TD>

                1
                </TD><TD>

                VCC
                </TD><TD>

                Rojo
                </TD><TD>

                5 VDC
                </TD></TR><TR><TD>

                2
                </TD><TD>

                D-
                </TD><TD>

                Blanco
                </TD><TD>

                DATA -
                </TD></TR><TR><TD>

                3
                </TD><TD>

                D +
                </TD><TD>

                Verde
                </TD><TD>

                DATA +
                </TD></TR><TR><TD>

                4
                </TD><TD>

                GND
                </TD><TD>

                Negro
                </TD><TD>

                GND
                </TD></TR></TBODY></TABLE></CENTER><CENTER></CENTER><CENTER> </CENTER><CENTER>cable FLASH</CENTER><CENTER> </CENTER><CENTER>Amarillo RX del cable flash del PL2303</CENTER><CENTER>Azul TX cable flash del PL2303</CENTER><CENTER>cable MASA O GND A PATILLA 5</CENTER><CENTER> </CENTER><CENTER> </CENTER><CENTER></CENTER><CENTER></CENTER><CENTER></CENTER><CENTER></CENTER><CENTER></CENTER><CENTER></CENTER>El chip PL2303 . Necesitamos los resultados de las patas de contacto.
                [Imagen Externa Rota]:http://technochina.com.ua/sites/default/files/u3/pl23033_pins.png

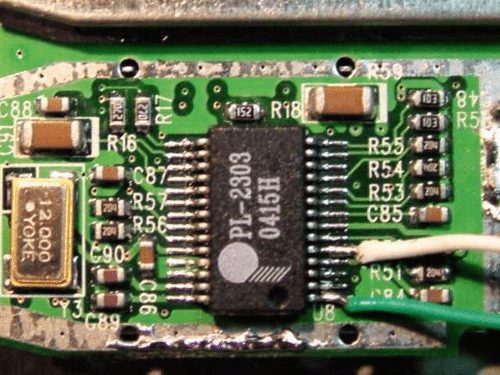

                Los pines del chip o ic PL2303 . Si bien puede ser simplemente soldados a los terminales del chip.

                [​IMG]


                Para flashear los teléfonos chinos son adecuadas para casi cualquier esquema basado en el PL2303 . Por ejemplo, puede utilizar el cable de datos de los modelos antiguos de Siemens y Samsung.

                Última edición por un moderador: 31 Mar 2015
              • rann06

                rann06 Simdualero de Bronce

                  7
                  0
                  27 Jun 2011
                  Gracias pero se ve algo complicado y viendo el video el tuyo tiene dos espigas en un extremo y solo una en el otro pero ya vere a ver como me la invento para hacerlo

                • jciral

                  jciral Simdualero de Platino

                    328
                    232
                    25 Mar 2011
                    Estaba editando.

                  • rann06

                    rann06 Simdualero de Bronce

                      7
                      0
                      27 Jun 2011
                      ok gracias de nuevo lo intentare haber como me sale.

                    • rann06

                      rann06 Simdualero de Bronce

                        7
                        0
                        27 Jun 2011
                        jciral podes hacerme el favor de colgar nde nuevo los drivers para el tops a1 pues ya no estan en megaupload quiero preguntar tambien si este cable se puede lo hicistes con nos cables usb normales y un normal y el de flasheo perdon pero soy algo pregunton ademas quiero saber si para recuperar los imei solo se puede hacer por medio de pago o hay otra manera de hacerlo.
