GPS MOD I9377 + Antena HTC Hero ¡¡¡¡¡¡FUNCIONAAA¡¡¡¡¡

pelomeke

Simdualero de Oro
Mensajes
132
Puntos
794
Móvil
Jiayu S3 Advanced Xiaomi RMN5
Buenas, es bien sabido que el GPS de nuestro I9377 es una patata y me he decidido a mejorarlo probando la antena de mi viejo HTC Hero, la verdad he notado una mejoria exagerada, sobre todo a la hora de hacer fix, me ha fijado en la ventana de mi casa en unos 20 seg. :eyes on fire:

Lo primero es desmontar nuestro telefono, en mi vida habia desmontado un cacharro tan facilmente, despegamos la antena que se queda en la tapa trasera y obtendremos esto:

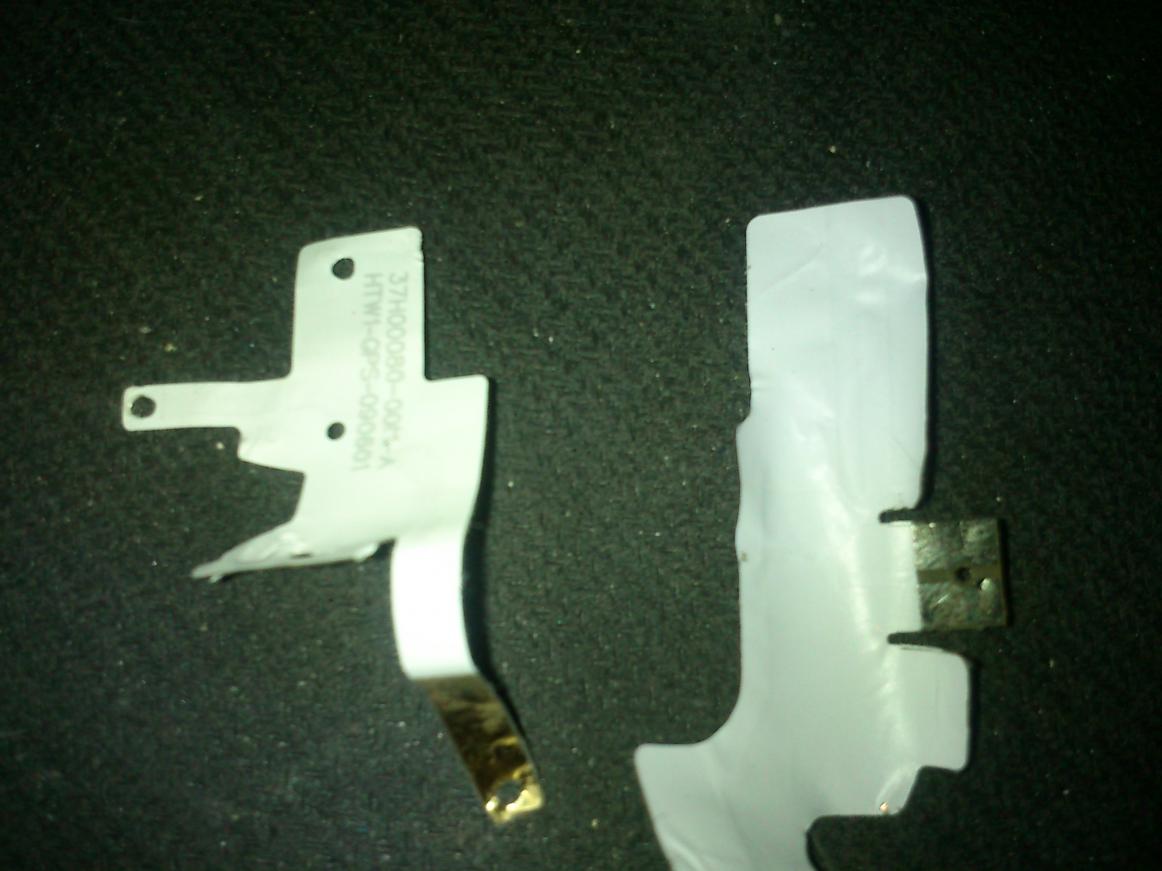

2.jpg A la Izq. la antena del Hero y der. I9377.

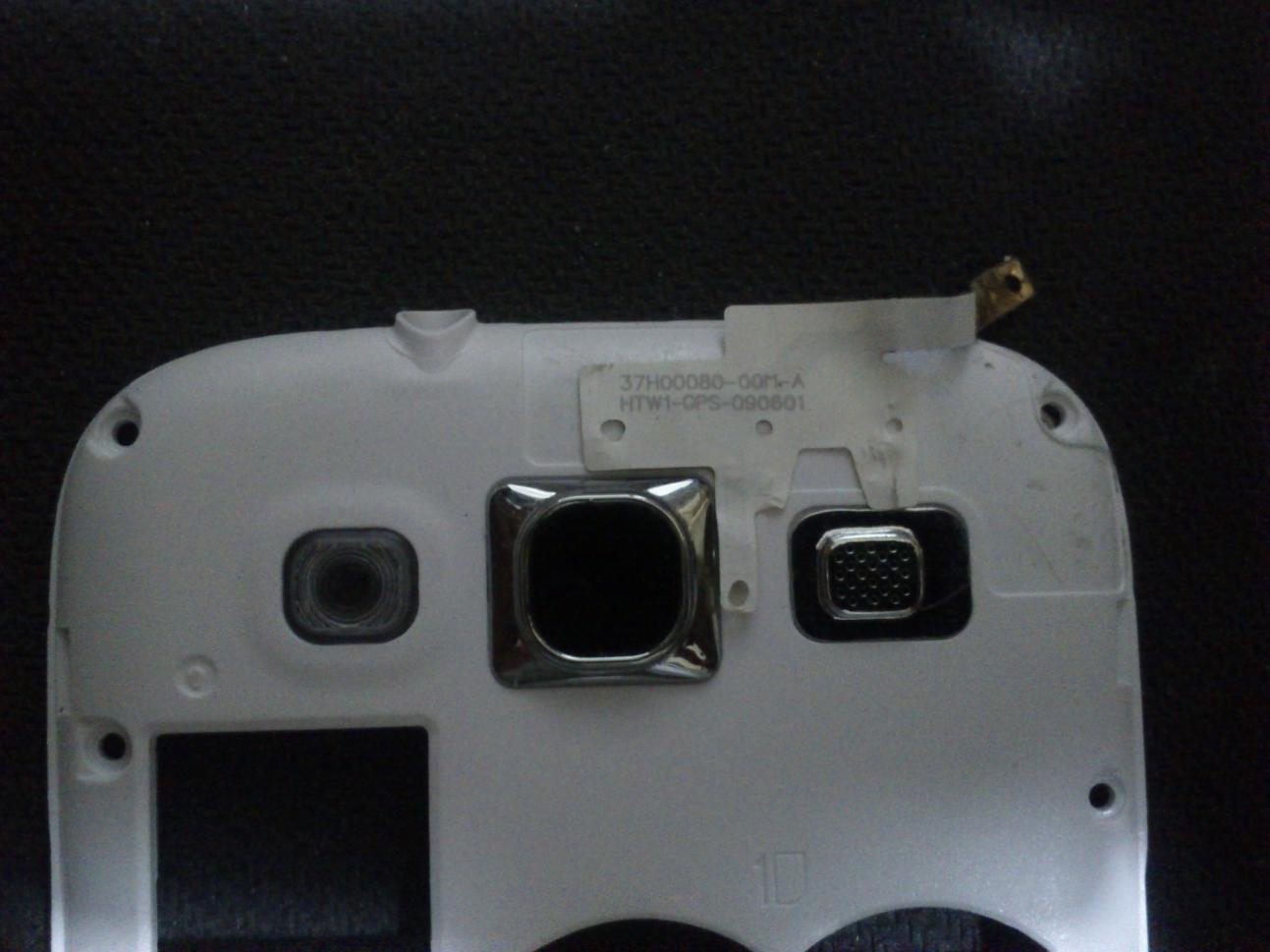

Presentamos la antena:

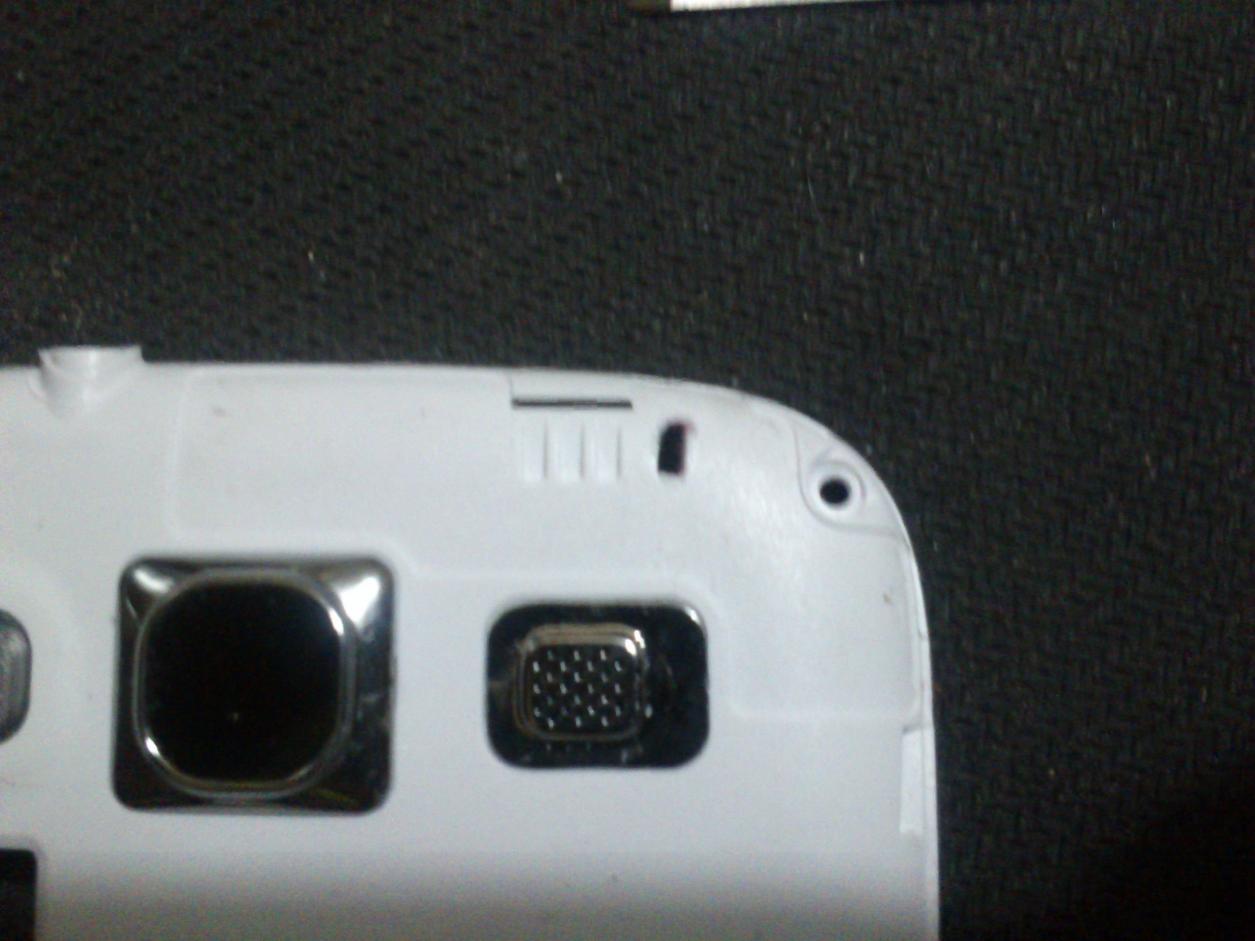

Hacemos un agujero en la carcasa, para pasar la lamina metalica.


Y metemos la antena exactamente como estaba la original colocada.

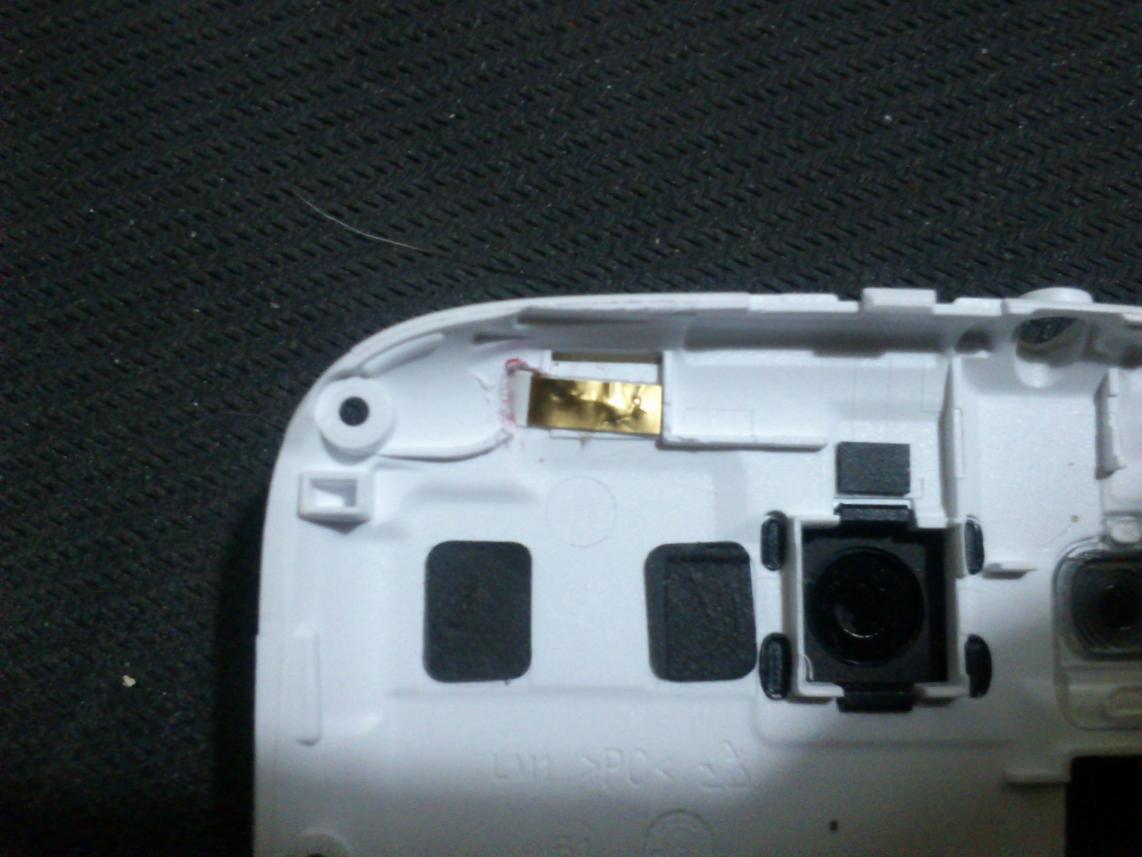

5.jpg Esta lamina metalica hara contacto en la placa.

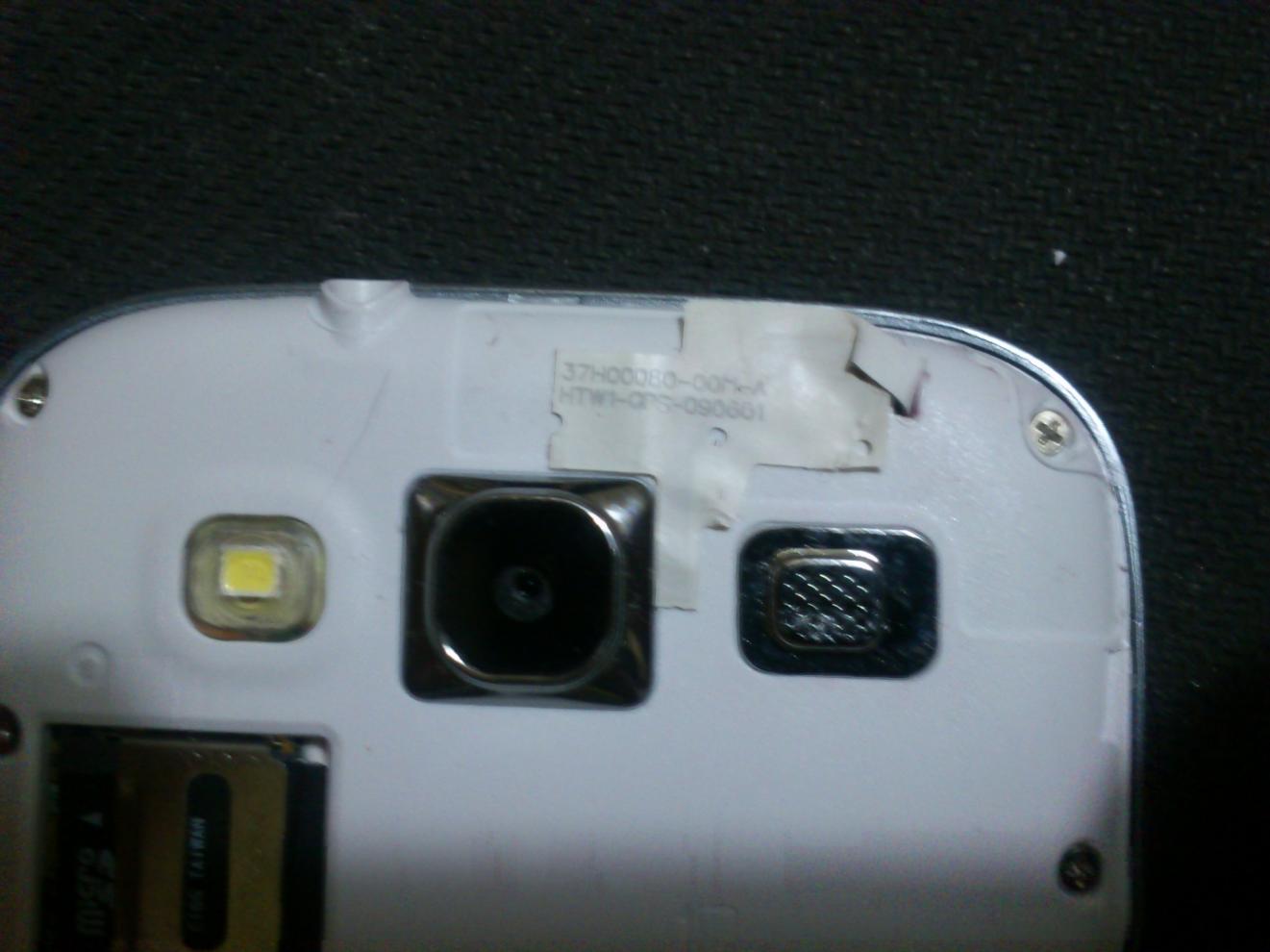

Y asi es como queda finalmente:


Parece una chapuza, pero es la unica manera de poner una antena que no es para tu movil en concreto, pero bueno, me quedo con el resultado en funcionamiento :up:

Aqui os dejo unas capturas antes y despues del mod:

ANTES

Screenshot_2013-06-25-19-40-49.jpg Screenshot_2013-06-25-19-41-07.jpg Screenshot_2013-06-25-19-42-20.jpg

DESPUES

Screenshot_2013-06-25-21-49-08.jpg Screenshot_2013-06-25-21-50-10.jpg * Desde la ventana de mi piso

Ya ire posteando el resultado en marcha, por lo menos Sygic ya funciona.

Un saludo a todos y ....

Enjoy :wink:




















@pelomeke configura otra vez desde el menu ingeniero el localizacion based service primero y ygs.(los manuales estan en el otro hilo si no encuentras te los paso)
Veo que ya tienes el android ITS,no salgas con la tecla retroceso,dale al boton home para salir y luego arranca el navegador.
Te ha mejorado mucho,espero que sirva,y no quiero ser aguafiestas pero esas medidas en cuanto te montes en el coche bajan y andan con poca señal,
tengo una tablet de 2.3.3 china en la que uso el igo sin agps y me da medidas entre 40 y 45.

SALUDOS.

Última edición por un moderador:
Esta mañana para ir y volver del curro me ha funcionado espectacular, noto una mejora bestial a la hora de hacer los fixes, y gana sobre un 15% de recepcion, aunque todavia cuando callejeas por sitios estrechos se le va la pinza, pero bueno, menos da una piedra...
Saludos y animaos a probar.

@ pelomeke ¿has probado el bluetooth?
Lo digo porque leí por ahí que nuestra antena, si observas tiene dos terminales, uno para el gps y otro para el bluetooth. Tu la has sustituido por una con un sólo terminal, por tanto igual has anulado el bluetooth.
Yo cuando tenga un rato voy a probar con cinta adhesiva de aluminio a hacerme una antena más grande, a ver que tal. Ya os cuento.
Pelomeke, ya que has despegado la antena original, ¿puedes quitarle la cinta adhesiva blanca que va por encima para que podamos ver las pistas de cobre y la forma que tiene?


El bt a mi me va bien, lo que he notado es un poco floja la wifi, nuse.....

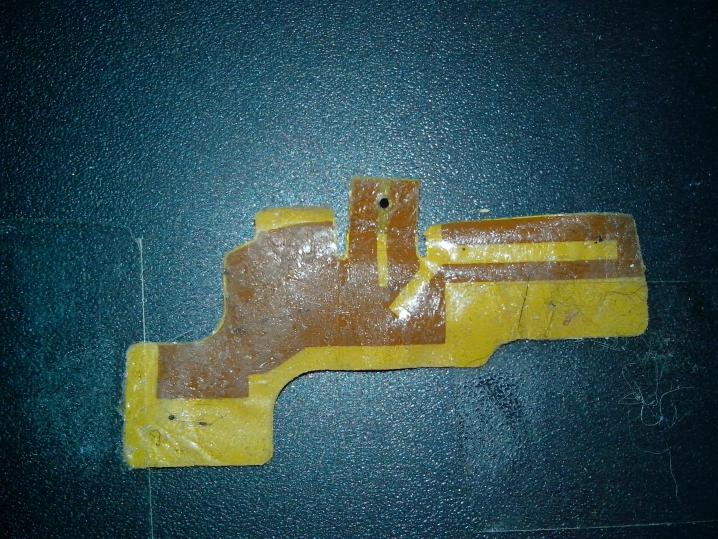

Como puedes ver es solo una pista y no parece ni cobre, sera de algun compuesto conductor.

Por cierto mira que capturas mas ricas, jejeje

Screenshot_2013-06-27-20-54-08.jpg Screenshot_2013-06-26-20-41-12.jpg Screenshot_2013-06-27-08-02-26.jpg

Son dentro del coche, con el soporte puesto para que el movil quede a 1cm del cristal








Gracias por la foto @pelomeke, es lo que necesitaba.
Pensaba yo que tenía dos antenas independientes, pero no, es la misma con dos contactos.
Luego le haré la ñapa con la cinta de aluminio y os cuento que tal
Saludos.
