TUTORIAL Cambiar placa micro y altavoces

Tema en 'Jiayu S3 MTK6752' iniciado por mingus123, 6 Sep 2015.

  1. mingus123

    mingus123 Simdualero de Oro

      113
      77
      23 Ago 2013
      Madrid
      Mejor Post
      Como había prometido en el hilo del problema del micro del S3A, aquí va el tutorial para cambiar la placa de micro y altavoces (y USB) del móvil.

      Herramientas:
      1-Herramientas.

      El destornillador es de estrella pequeño.
      También molaría una herramienta tipo púa o de esas alargadas para hacer palanca (esas azules)

      Seguimos.

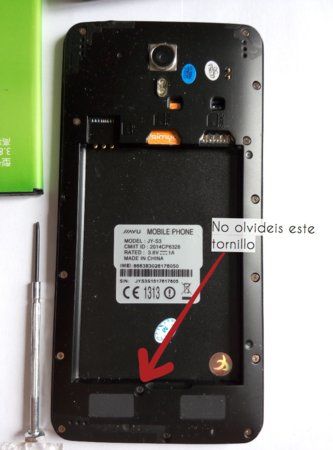

      2-Tornillos.

      Los tornillos están bien sujetos y hay que hacer un poco de fuerza :

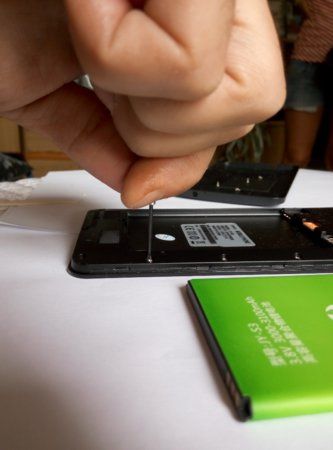

      3-Desatornillando.

      Con todos los tornillos quitados (hay 15, si no he contado mal), tiramos del marco-carcasilla con cuidado, pero sin miedo, parece que se va a partir, pero es bastante elástico. En seguida notaréis por dónde está más sujeto.
      ¡CUIDADO, SACAD ANTES LA SIM!:

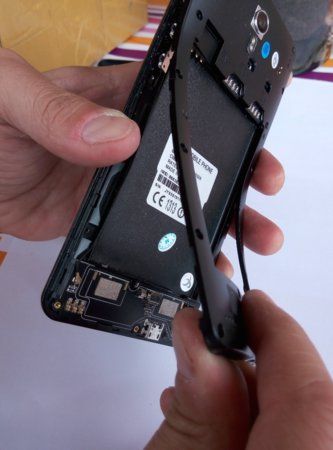

      4-Desmontando.

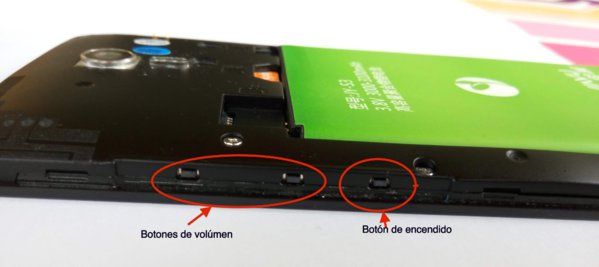

      Aquí están los botones del volúmen y de encendido-apagado. Encajan bien en el marco quitado, pero al volver a ponerlo no os olvidéis de que deben quedar en su sitio:

      5-Botones.

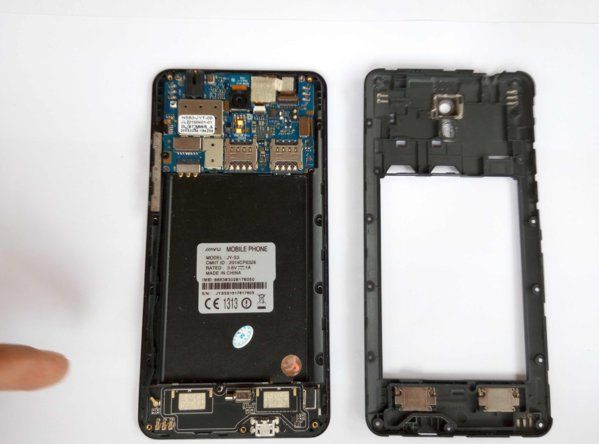

      El móvil con las tripas al aire y sin la batería:
      6-Desmontado.

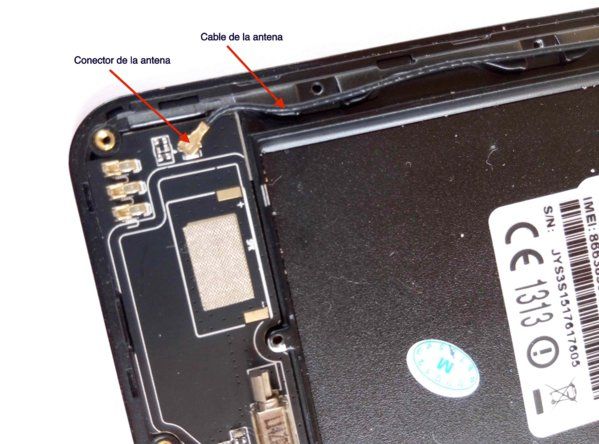

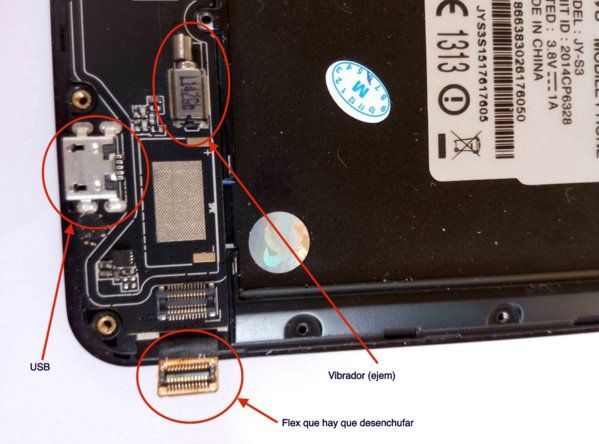

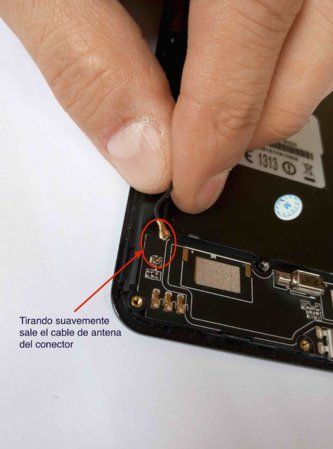

      Hay que desconectar la antena (cable) y el flex de la derecha. Esto se hace tirando, sale muy fácil:
      7-DetalleAntena.
      9-SaleCableAntena.
      8-DetalleFlex.

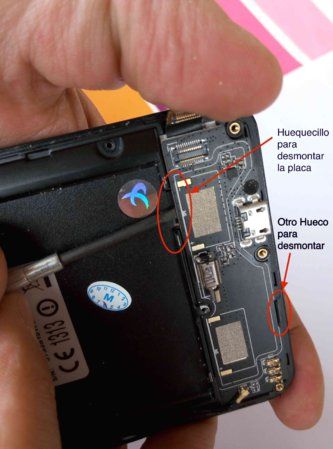

      Entre la placa y el circuito, Jiayu se ha enrollado y hay un par de huecos por donde meter una púa o similar para hacer palanca y sacar la susodicha placa. Yo he metido el destornillador (soy un vagazo y no me apetecía moverme a por la púa), pero mucho mejor la púa o algo ancho.
      La placa va pegada con unos adhesivos bastante fuertes. Tirad sin miedo y

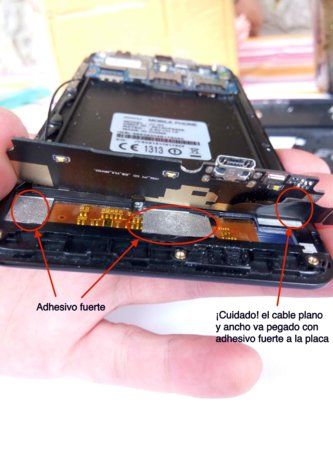

      ¡CUIDADO CON EL cable DEL FLEX, VA PEGADO A LA MISMA PLACA!:

      10-HuecoDesmontar.

      La placa ya despegada:
      9-PlacaLevantada.

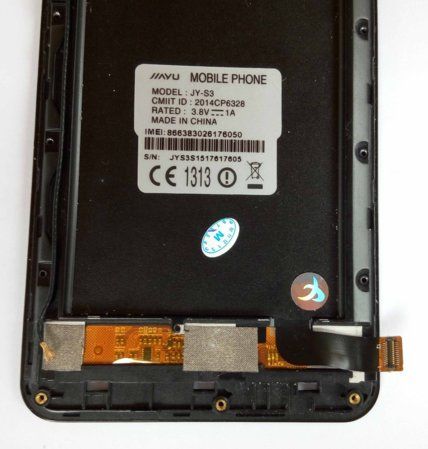

      Bueno, pues así queda el móvil sin la placa. Como véis es muy sencillo todo y fácil:



      Enlaces Patrocinados: (regístrate o inicia sesión y no te molestarán más)

      11-MovilSinPlaca.

      Ahora encajamos la placa nueva, muy sencillo. El cable que acaba en el flex no hace falta pegarlo a la placa nueva. Simplemente colocamos la flamante placa nueva y apretamos un poco para que se pegue a los adhesivos.

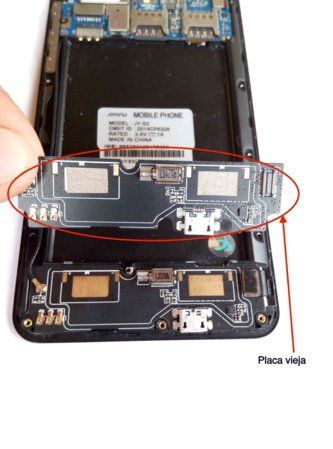

      Aquí os muestro las dos placas. Si os fijáis, en la vieja los altavoces llevan como una rejilla pegada, en la nueva no.
      No os preocupéis, suena muy bien:

      12-PlacaViejaSobreNueva.

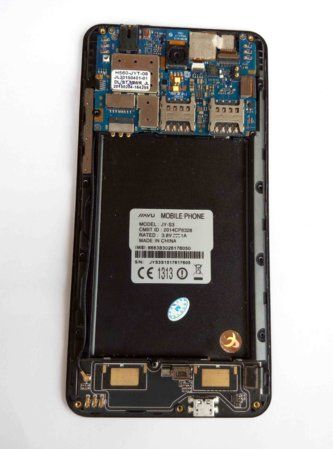

      Bueno, amigos, aquí está el móvil ya arreglado.
      No os olvidéis de volver a conectar la antena y el flex y tened cuidado de que los botones queden en su sitio.
      Todo encaja perfectamente, es un aparato muy bien construido y han pensado en que las reparaciones sean lo más fáciles y cómodas posibles... ¿por qué sera? jijiji.
      13-YaArreglado.

      Ahora volvemos a atornillar el marco-carcasilla, ponemos la sim, la batería y la tapa y... VOILÁ!!

      Espero que esto ayude a toda la gente posible. De verdad que es una operación facilísima.
      Por cierto, si necesitais las fotos más grandes o más fotos, sólo decídmelo y las colgaré, hice muchas más, estas son una selección de las que yo he considerado más últiles.
      Saludos a todos y cuidaos mucho!!
