Tuto - Cambiar pantalla táctil B92M (Con fotos)

Tema en 'B92M / I9300' iniciado por samarkanda, 13 Ene 2013.

  1. samarkanda

    samarkanda Simdualero de Diamante

      3.159
      154
      12 Oct 2011
      OJO, haciendo esto te puedes cargar tu teléfono definitivamente.
      No me responsabilizo.



      Primero de todo, agradecer las fotos del teléfono que me ha pasado @selagonselagon, para poder completar este tuto, que estaba algo cojo sin fotos. Vamos con el proceso.

      1.- Sacamos batería, SIMS y microsd.

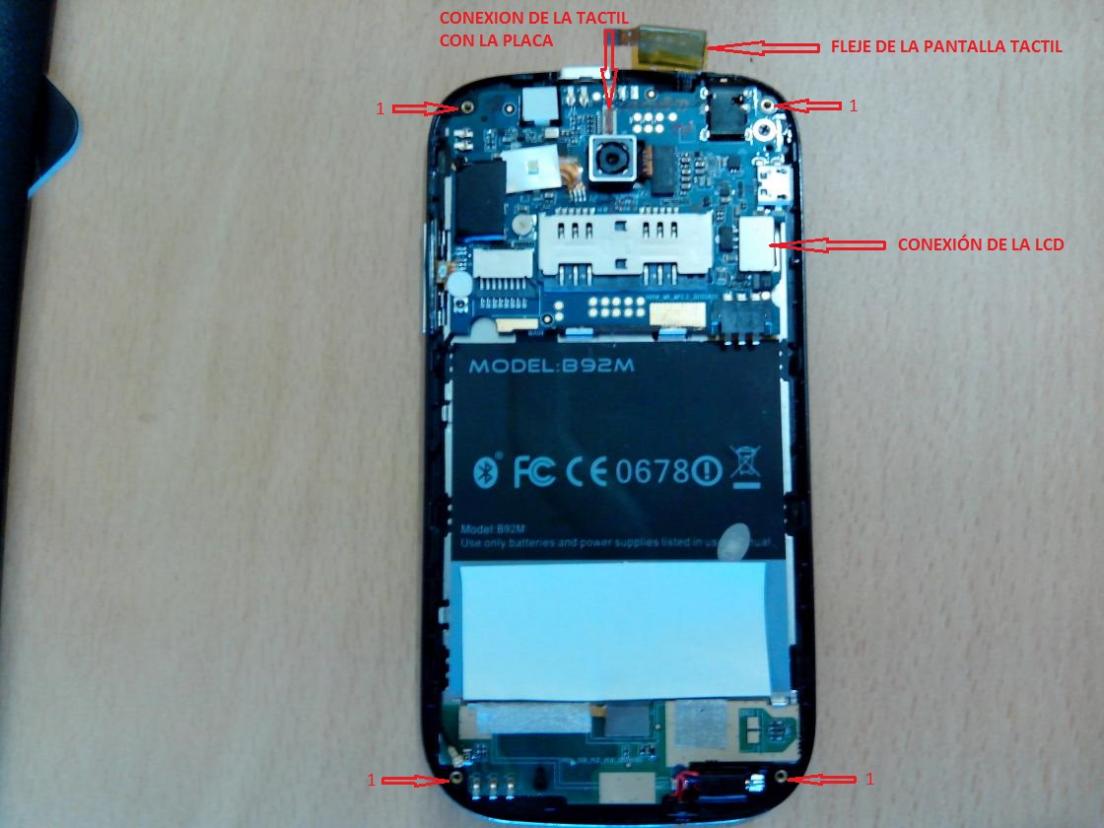

      2.- Quitamos los cuatro tornillos negros de estrella situados en la tapa de plástico que cubre la placa. Están situados en las esquinas. Su posición sería la marcada en la foto por (1).

      3.- Para quitar la placa de plástico iremos ahuecando las pestañas exteriores con un destornillador plano o similar. Cuidado en las pestañas de en medio, porque es donde esta tapa es más estrecha, y podemos partirla. Además hay dos pestañas centrales situadas bajo el hueco de las tarjetas SIMS. Estas últimas son las más complicadas de quitar.

      4.- Ahora ya tenemos acceso a la placa con todas sus conexiones. Quitamos la conexión de la LCD, situada a la derecha de la placa. Además soltamos la conexión de la pantalla táctil, que está localizada arriba a la derecha, junto al conector jack de auriculares.

      Táctil 1.

      5.- Lo más difícil, separar ambas pantallas sin romper la LCD. Al contrario que todo lo anterior separarla se hace desde el frente del teléfono. Con algo estrecho y fuerte tendremos que ir separando ambas pantallas, que se encuentran sujetas con un pegamento fuerte. En otros hilos he oido que calentando con un secador el pegamento se vuelve más líquido y es más fácil de eliminar.
      Pues bien. Paciencia. Mucha paciencia. Y cuidado, mucho cuidado. Este es el punto crítico para cargarse el teléfono definitivamente.

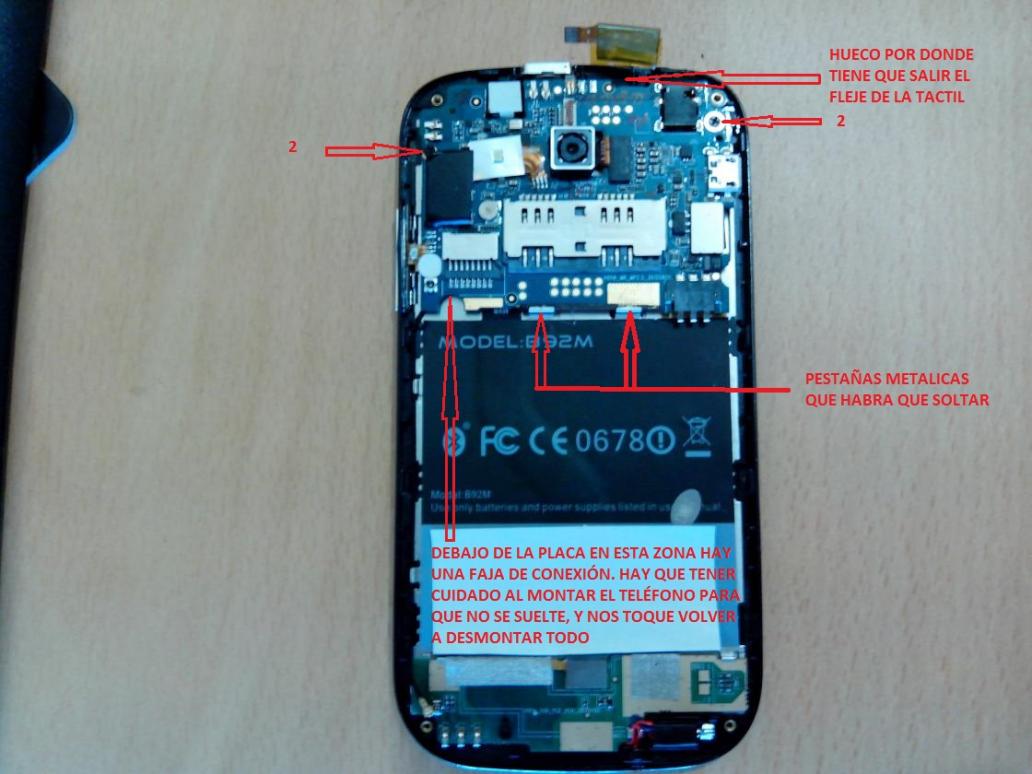

      6.- Una vez sueltas ambas pantallas, volvemos a la parte de atrás. En la placa hay dos tornillos de estrella negros, marcada su posición con un (2), que hay que soltar para poder ahuecar la placa y que salga el conector hacia el frontal, por un hueco que veréis claramente. Están situados uno a derecha y otro a izquierda.
      Además lleva unas pestañas metálicas que sujetan la placa por la parte de abajo. Estas también hay que soltarlas.
      Tened cuidado a la hora de ahuecar la placa, porque por debajo de ella en su parte izquierda hay una faja de conexión que alimenta la parte de abajo del teléfono. Si se suelta y no lo vemos, nos tocar volver a desmontar una vez montado. También mucho ojo con los circuitos del volumen.



      Enlaces Patrocinados: (regístrate o inicia sesión y no te molestarán más)

      7.- Sacamos el flex de conexión de la pantalla táctil por el hueco que os he contado anteriormente, ahuecando la placa, y ya tendremos liberada la pantalla táctil estropeada. Quizá sería bueno en este punto limpiar los restos de pegamento de la pantalla estropeada.

      Táctil 2.

      8.- Insertamos el flex de conexión de la pantalla nueva por el mismo hueco, y ahuecando igualmente la placa.

      9.- En este momento es cuando de la pantalla nueva quitamos el plástico protector posterior (el que va hacia la LCD). Así como el protector del pegamento de la pantalla nueva (es como la parte posterior de una pegatina). Por lo menos en la pantalla que yo puse lo tenía.

      10.- Colocamos la nueva pantalla en su posición, teniendo cuidado de no romper su flex. Presionamos un poco, sin pasarnos.

      11.- Situamos la placa en su posición. Os costará meterla en su sitio de las pestañas metálicas. Ponemos los dos tornillos que habíamos quitado.

      12.- Enganchamos el flex de la táctil y el de la LCD. Revisamos que la cámara esté en su posición, igual que la cámara secundaria, el power (se os habrá caido el botón 10 veces), los botones de volumen, etc.

      13.- Ponemos la tapa que cubre todo el conjunto, a presión, recordando las pestañas centrales donde van las SIMS; y colocamos los 4 tornillos con lo que empezó todo.

      Encendemos el terminal, y a rezar para no habernos cargado la LCD.

      Espero que os sirva. Con que unos cuantos de vosotros soluciones el problema, me doy por satisfecho.

      Saludos

      Última edición por un moderador: 28 Sep 2013
      • Me Gusta Me Gusta x 1
      • selagon

        selagon Simdualero Junior

          4
          0
          29 Nov 2012
          Re: Tuto - Cambiar pantalla táctil B92M

          Muchas gracias!! Tengo pedida la pantalla y me vendrá muy bien tu tutorial. Ya te contaré como me ha ido... espero no liarla :tonguewink:

        • dmayuscula

          dmayuscula Simdualero de Plata

            77
            15
            21 Ene 2013
            Re: Tuto - Cambiar pantalla táctil B92M

            Muchas Gracias por la info!

          • Kuronca

            Kuronca Simdualero de Plata

              76
              0
              17 Sep 2012
              Re: Tuto - Cambiar pantalla táctil B92M

              Tengo el modelo blanco y se me ha estallado la parte superior izquierda de la pantalla,del cristal será ¿Donde la compraste?
              ¿Sería fácil hacer el cambio para una persona que no tiene ni idea de eso? Según lo que he leído me da que me lo voy a cargar...

            • samarkanda

              samarkanda Simdualero de Diamante

                3.159
                154
                12 Oct 2011
                Re: Tuto - Cambiar pantalla táctil B92M

                La parte exterior que tu llamas cristal es la pantalla tactil.
                Esta guia es para cambiarla. Sobre si puedes o no puedes cambiarla, eso eres tú quien lo puede saber.

                Desde luego si nunca has hecho algo ni parecido, mejor que te lo haga alguien que sepa, porque el telefono cascara.

                O bien ponte en contacto con el vendedor a ver si te lo pudiesen solucionar ellos. Pagando, claro. Que la garantia no cubre edto

                Enviado desde mi HD7+ usando Tapatalk 2

              • Kuronca

                Kuronca Simdualero de Plata

                  76
                  0
                  17 Sep 2012
                  Re: Tuto - Cambiar pantalla táctil B92M

                  ¿Dónde compraste la pantalla?

                • samarkanda

                  samarkanda Simdualero de Diamante

                    3.159
                    154
                    12 Oct 2011
                    Re: Tuto - Cambiar pantalla táctil B92M

                    Yo no me encargue de eso, porque se la cambie a un conocido. El movil no era mio. El la compro y yo se la puse. Creo que fue en Aliexpress.

                    Enviado desde mi HD7+ usando Tapatalk 2

                  • ismaelfre

                    ismaelfre Simdualero de Bronce

                      34
                      0
                      23 Ene 2013
                      Re: Tuto - Cambiar pantalla táctil B92M

                      A mi se me ha estallado el cristal tambien he visto en Aliexpress y la he encontrado, la unica duda que tengo es que la LCD no tengo que cambiarla entonces el pegamento que necesito para la nueva tactil donde o como lo tengo que comprar?

                    • samarkanda

                      samarkanda Simdualero de Diamante

                        3.159
                        154
                        12 Oct 2011
                        Re: Tuto - Cambiar pantalla táctil B92M

                        En la que yo cambie el pegamento venia en la propia tactil. Como cuando quitas una pegatina.

                        Enviado desde mi HD7+ usando Tapatalk 2

                      • JuanmaM92B

                        JuanmaM92B Simdualero Junior

                          3
                          0
                          24 Ene 2013
                          Re: Tuto - Cambiar pantalla táctil B92M

                          Samarkanda,
                          he sustituido la pantalla siguiendo el orden, he sacado fotos del proceso, si me facilitas un e-mail te las envío para adjuntarlas al post y que sean referencia de futuras reparaciones.
                          Un saludo y gracias

                        • samarkanda

                          samarkanda Simdualero de Diamante

                            3.159
                            154
                            12 Oct 2011
                            Re: Tuto - Cambiar pantalla táctil B92M

                            Como no puedes enviar ni recibir mensajes privados a través del foro, porque no tienes lo mensajes suficientes, mejor cuelga las fotos a un servidor tipo Mediafire en zip, o como te parezca, pones aquí el enlace, me las bajo y las incluyo.

                            Me alegro que te haya ido bien.

                            Un saludo y gracias.

                          • fermaroma

                            fermaroma Simdualero de Oro

                              121
                              4
                              19 Dic 2011
                              Leon
                              Re: Tuto - Cambiar pantalla táctil B92M

                              @JuanmaM92BJuanmaM92B, ¿me podias pasar fotos?.Yo me la acabo de cargar y quiero cambiarla.¿Donde la conseguiste?
