Estamos ampliando nuestro laboratorio de pruebas para nuestras baterías y nada mejor que aislarlo de la red y aprovechar toda esa buena energía que nos genera el sol, para ellos vamos a utilizar un inversor PowMr modelo POW-HVM2H-12V que funciona a 12V y viene con unas prestaciones bastante interesantes para lo que os adelanto es un precio muy reducido.
Tabla de contenido

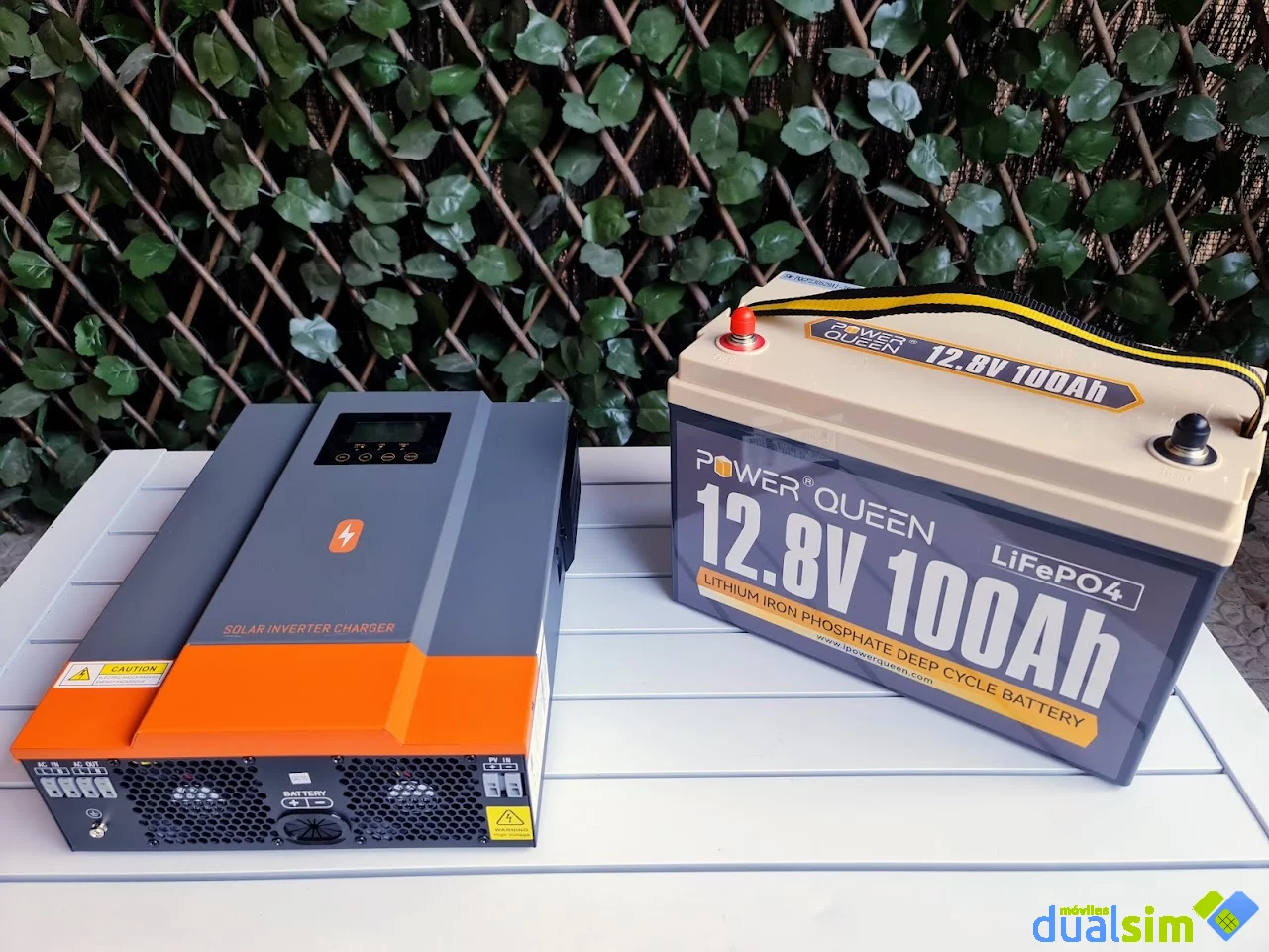

En concreto, este modelo nos permite trabajar a 12V y soporta LiFePO4 que es lo que nos interesaba, pero tambien queríamos algo que pudiera aprovechar la energía del sol y cargar nuestras baterías directamente desde placas solares, pero que también pudiese hacerlo desde la red en caso de que el día estuviese nublado – recordemos que en España tenemos tarificación por tramos, por lo que según la tarifa que tengas contratada puede resultar interesante recargar las baterías en horas valle y aprovecharlas en pico, y este inversor cubre esta funcionalidad.
Además, queríamos que fuese aislado, es decir, que no inyectase a la red – simplemente necesitamos alimentar el laboratorio y donde grabamos por lo que no requerimos de mucha potencia, iluminación, ordenador, monitores, cámaras, cargadores y poco más – aun así 1600W da para mucho, y nos vendrá fenomenal para poner a prueba las baterías tanto en carga cómo descarga mientras damos un buen uso a toda esa energía.
Especificaciones del inversor POW-HVM2H-12V
Antes de adentrarnos en la revisión, proceso de instalación y todo lo que vamos a hacer con este inversor todo en uno, veamos sus especificaciones.
| MODELO INVERSOR | POW-HVM2H-12V-N | POW-HVM3.2H-24V-N |
| Potencia nominal de salida | 2000VA/1600W | 3200VA/3000W |
| Onda de voltaje de salida | Onda sinusoidal pura | |
| Regulación de voltaje de salida | 230Vac ± 5% | |
| Modo de carga útil | ||
| MODELO INVERSOR | 2KW 12V | 3.2KW 24V |
| Algoritmo de carga | 3 pasos | |
| Corriente de carga de CA (máx.) | 60 amperios | |
| Voltaje de carga | ||
| MODELO INVERSOR | 2KW 12V | 3.2KW 24V |
| Batería inundada | 14.6 | 29.2 |
| Batería AGM / Gel | 14.1 | 28.2 |
| Voltaje de carga flotante | 13.5Vdc | 27.0Vdc |
| Modo de carga solar MPPT | ||
| Potencia de matriz PV máx. | 2000W | 3000W |
| Voltaje PV nominal | 240Vdc | |
| Rango de voltaje PV Array MPPT | 30 ~ 400Vdc | |
| Voltaje máx. PV de circuito abierto | 400Vdc | |
| Corriente de carga máxima (cargador AC + cargador solar) | 80 amperios | |
| MODELO INVERSOR | 2KW 12V | 3.2KW 24V |
| Certificación seguridad | CE | |
| Rango de temperatura de funcionamiento | -10 ± C a 50 ± C | |
| Temperatura de almacenamiento | -15 ± C ~ 60 ± C | |
| Humedad | Humedad relativa de 5% a 95% (sin condensación) | |
| Onda de voltaje de entrada | Sinusoidal (utilidad o generador) | |
| Voltaje nominal de entrada | 230Vac | |
| Voltaje de baja pérdida | 170Vac ± 7V (UPS); 90Vac ± 7V (electrodomésticos) | |
| Voltaje de retorno de baja pérdida | 180Vac ± 7V (UPS); | |
| 100Vac ± 7V (electrodomésticos) | ||
| Voltaje de alta pérdida | 280Vac ± 7V | |
| Voltaje de retorno de alta pérdida | 270Vac ± 7V | |
| Voltaje máximo de entrada CA | 300Vac | |
| Frecuencia nominal de entrada | 50Hz/ 60Hz (Detección automática) | |
| Frecuencia de baja pérdida | 40 ± Hz | |
| Frecuencia de retorno de baja pérdida | 42 ± Hz | |
| Alta FRECUENCIA DE PÉRDIDA | 65 ± Hz | |
| Frecuencia de retorno de alta pérdida | 63 ± Hz | |
| Protección contra cortocircuitos de salida | Disyuntor | |
| Eficiencia (modo de línea) | > 95% (carga nominal R, batería completamente cargada) | |
| Tiempo de transferencia | 10ms típico (UPS); | |
| 20ms típicos (electrodomésticos) | ||
| MODELO INVERSOR | 2KW 12V | 3.2KW 24V |
| Frecuencia de salida | 50Hz/ 60Hz (Detección automática) | |
| Eficiencia máxima | 0.94 | |
| Protección contra sobrecarga | 150% @> 110% Io AD; 10s @ 150% ~ Io ad | |
| Capacidad de sobrecarga | 2 * potencia nominal durante 5 segundos | |
| Voltaje de entrada CC nominal | 12V CC | 24Vdc |
| Voltaje de arranque en frío | 11,5 Vdc | 23.0Vdc |
| Voltaje de advertencia de CC bajo | ||
| @ Io ad < 50>% | 11.0Vdc | 22.0Vdc |
| @ Carga> 50% | 10.5Vdc | 21.0Vdc |
| Voltaje de retorno de advertencia de CC bajo | ||
| @ Carga <50% | 11,5 Vdc | 22,5 VCC |
| @ Carga> 50% | 11.0Vdc | 22.0Vdc |
| Voltaje de corte de CC bajo | ||
| @ Carga <50% | 10.2Vdc | 20,5 Vdc |
| @ Carga> 50% | 9.6Vdc | 20.0Vdc |
| Alto voltaje de recuperación DC | 14.0Vdc | 32Vdc |
| Alto voltaje de corte de CC | 16.0Vdc | 33Vdc |
| Consumo energético sin carga | <25W | <35W |
Explicación de los valores:
- Modelo: Identificación única del producto.
- Potencia nominal de carga: La potencia máxima que el dispositivo puede manejar.
- Entrada AC: Voltaje de la(s) batería(s).
- Salida CA: Voltaje de salida alterna de 230V con un margen de variación del ±5%.
- Salida CC: Voltaje de salida continua, en este caso, 12V.
- Fase: Indica que el dispositivo opera en una sola fase de energía eléctrica.
- Rango de voltaje MPPT de placas solares: El rango en el que el controlador de carga puede optimizar la potencia del panel solar para la carga de la(s) batería(s) y/o alimentar el inversor.
- Potencia máxima de entrada de placas solares: La potencia máxima que el dispositivo puede manejar desde los paneles solares.
- Baterías compatibles: Lista de tipos de baterías que son compatibles con el dispositivo.
Unboxing inversor PowMr 12V 1600W

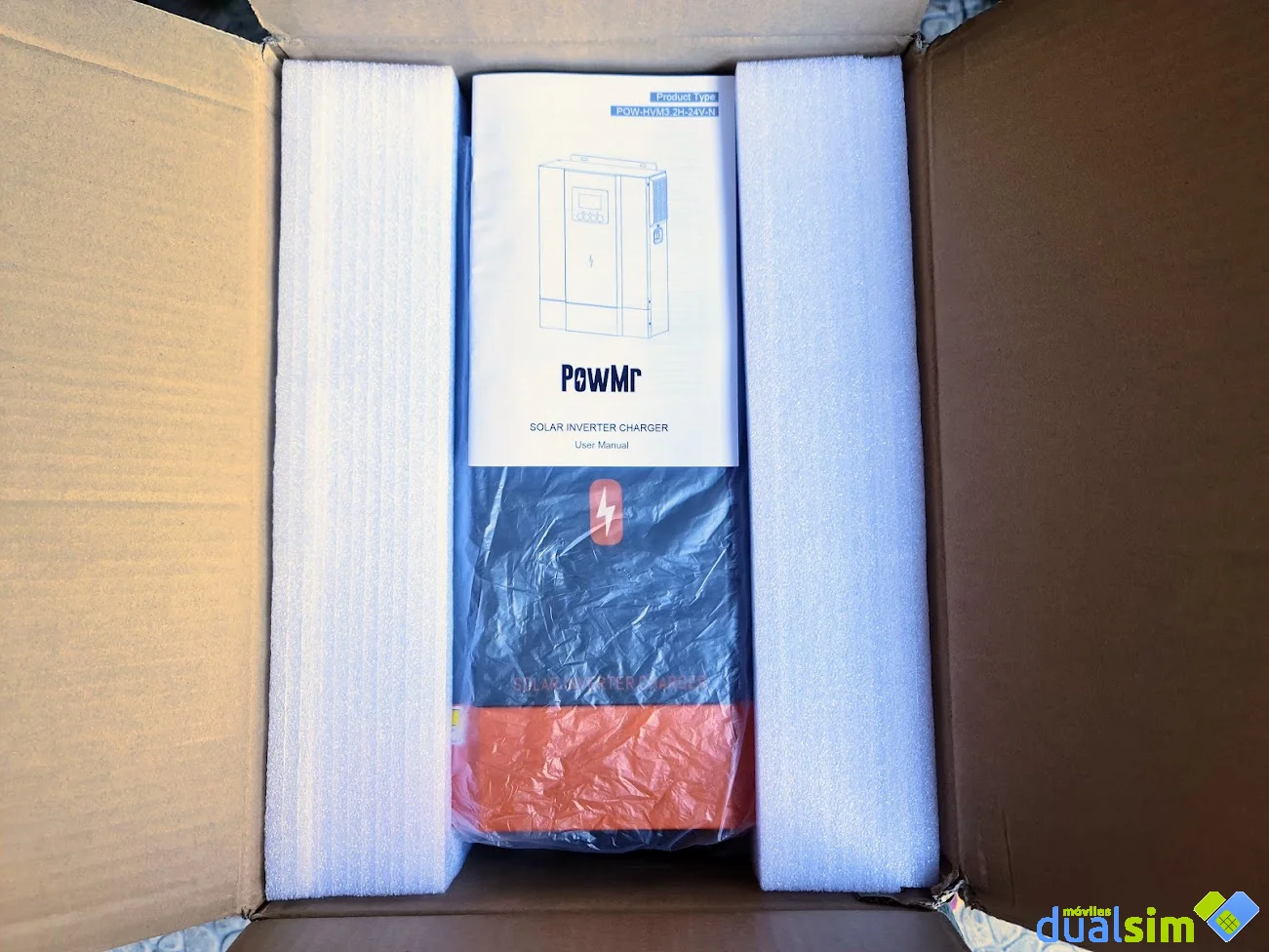

El inversor viene bien protegido en su caja gracias a espuma de polietileno cortada con la forma exacta del mismo, además, viene en una bolsa plástica que le protege de humedad, polvo u otros elementos que pudiesen colarse en la caja. Junto al equipo, un sencillo manual de usuario con todo lo que debemos saber sobre el PowMr POW-HVM2H-12V-N y que además podemos descargar en formato PDF desde este enlace: Manual PowMR POW-HVM2H-12V-N, cosa que recomiendo pues podría estar más actualizado que el manual físico.
Materiales y primera impresión

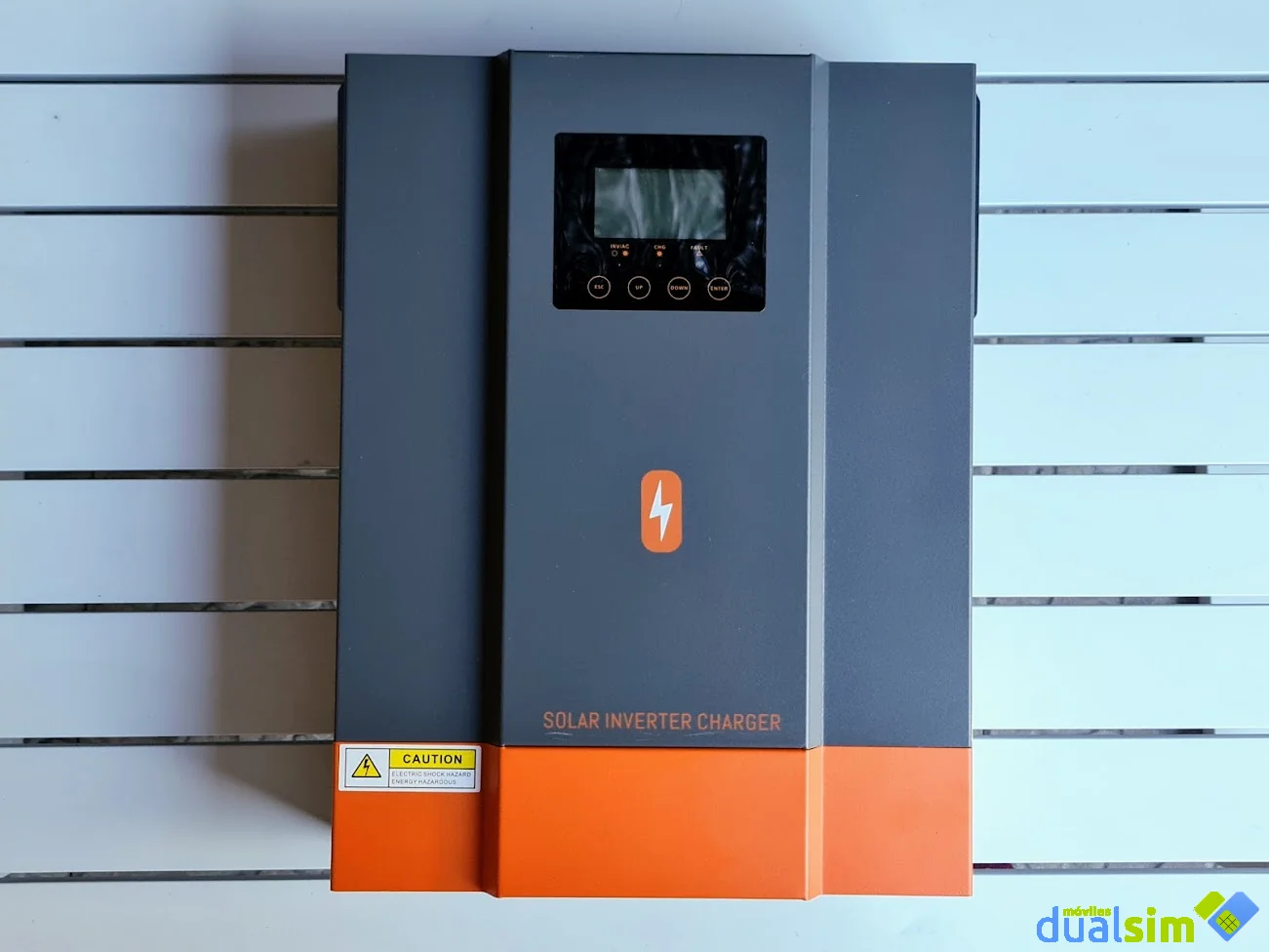

Lo primero que nos llama la atención es que el inversor está construido en metal y se siente robusto. El diseño es bastante llamativo, con una pantalla y controles en la parte superior y un panel inferior que se extrae mediante 2 tornillos, cómo veremos más adelante.

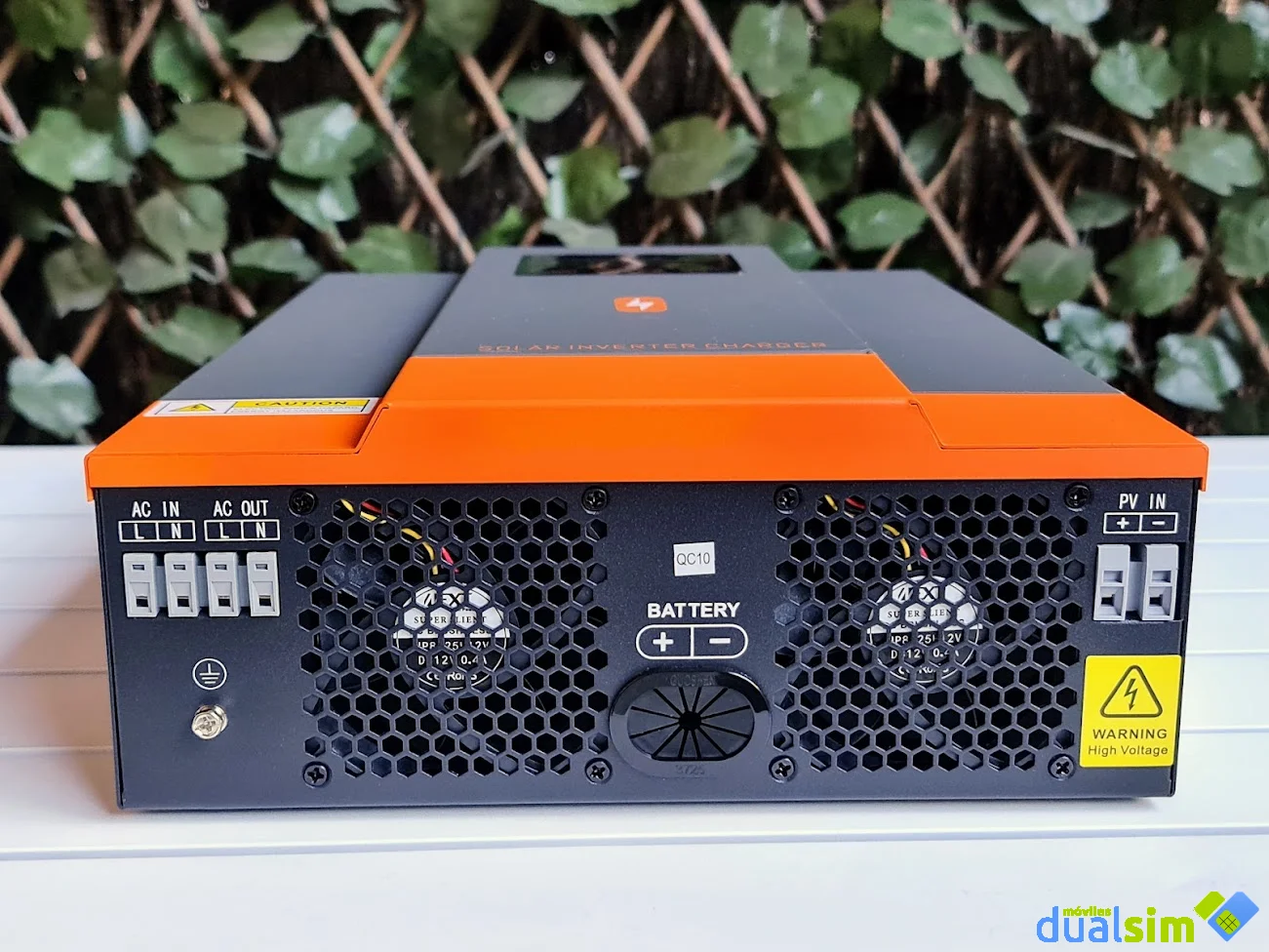

Desde abajo podemos ver, de izquierda a derecha, la entrada AC, salida, ventilador, puerto para la batería, otro ventilador y la entrada fotovoltáica.

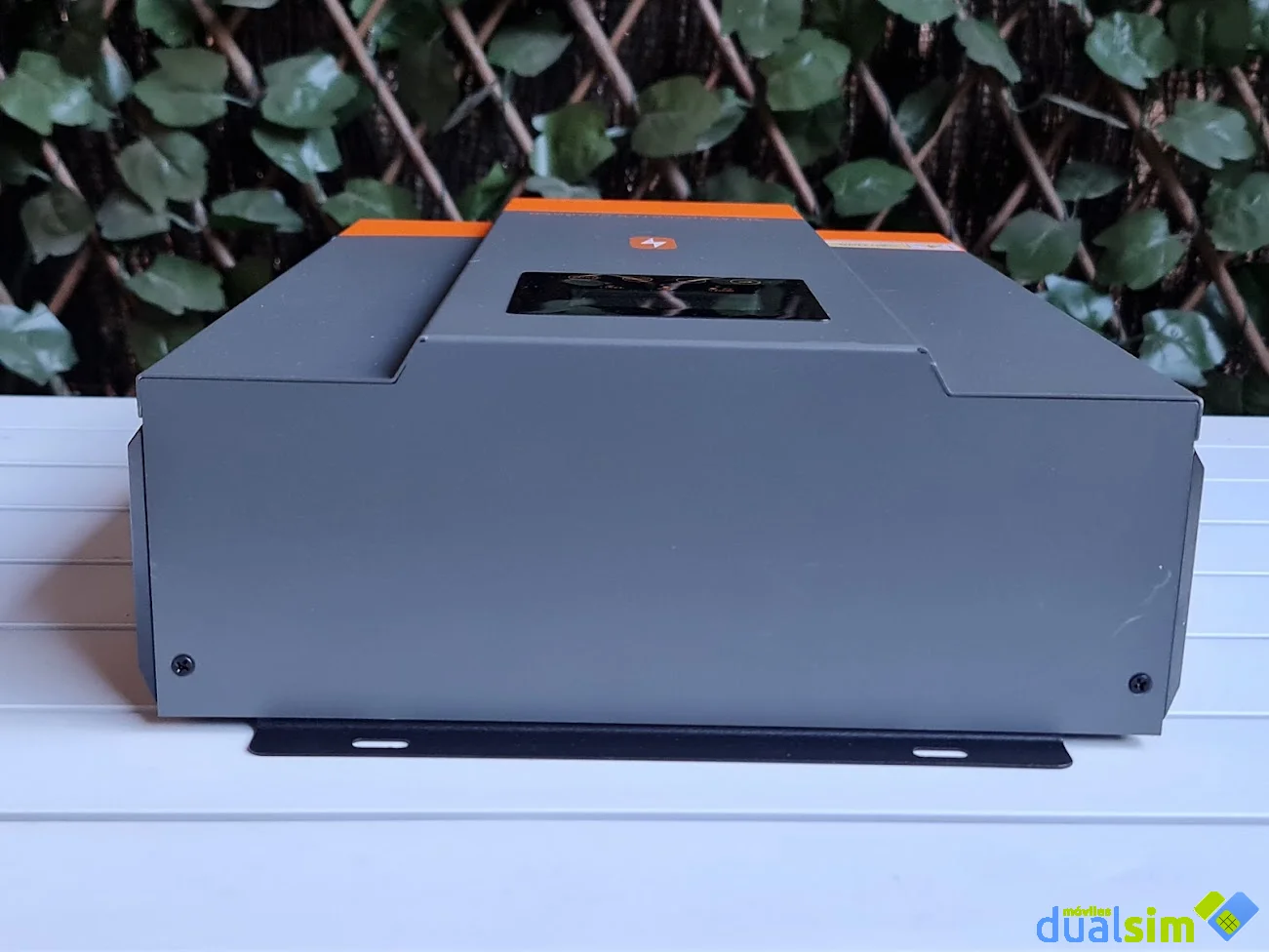

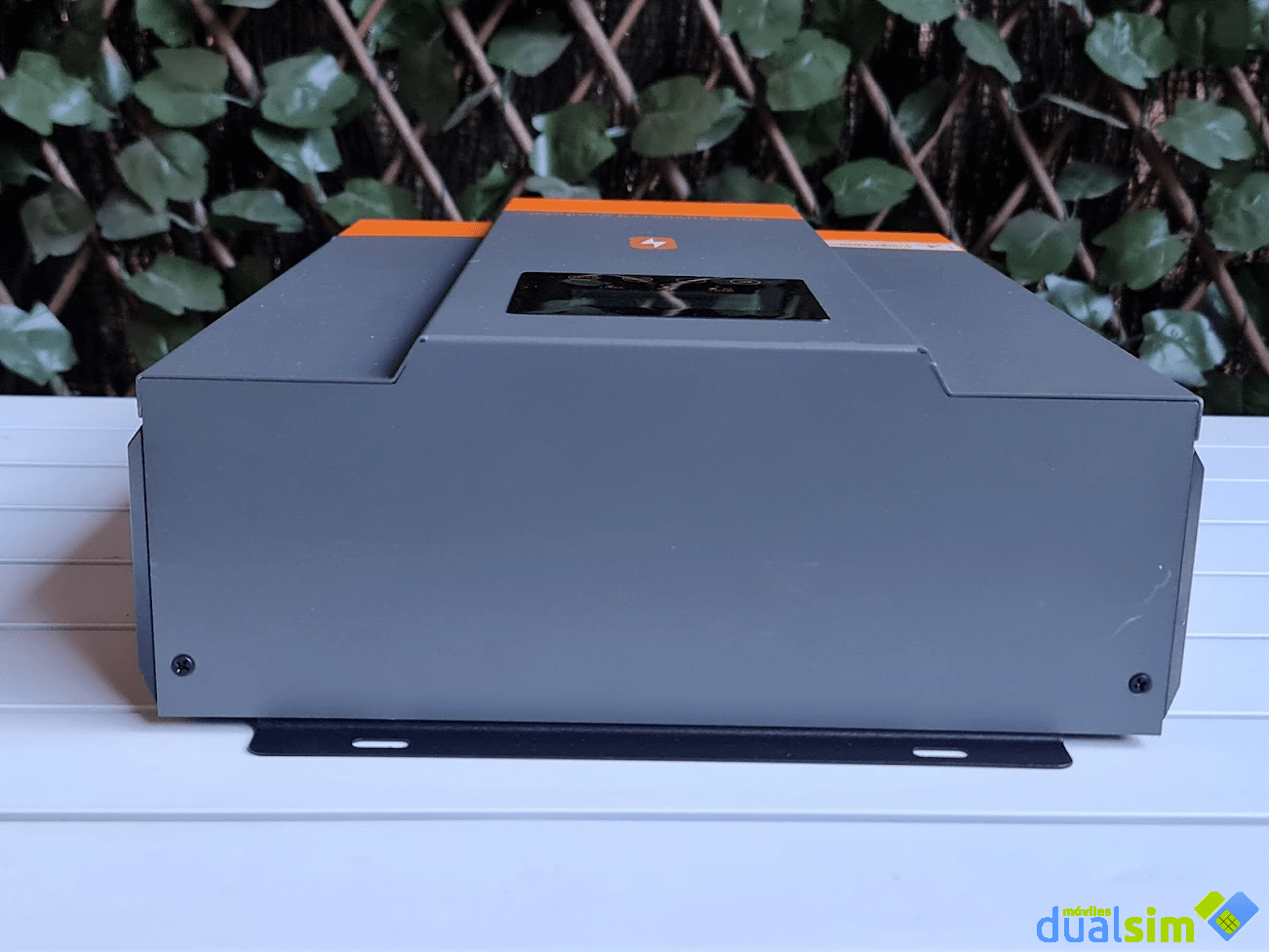

En la parte superior, cómo vemos, no hay nada relevante.

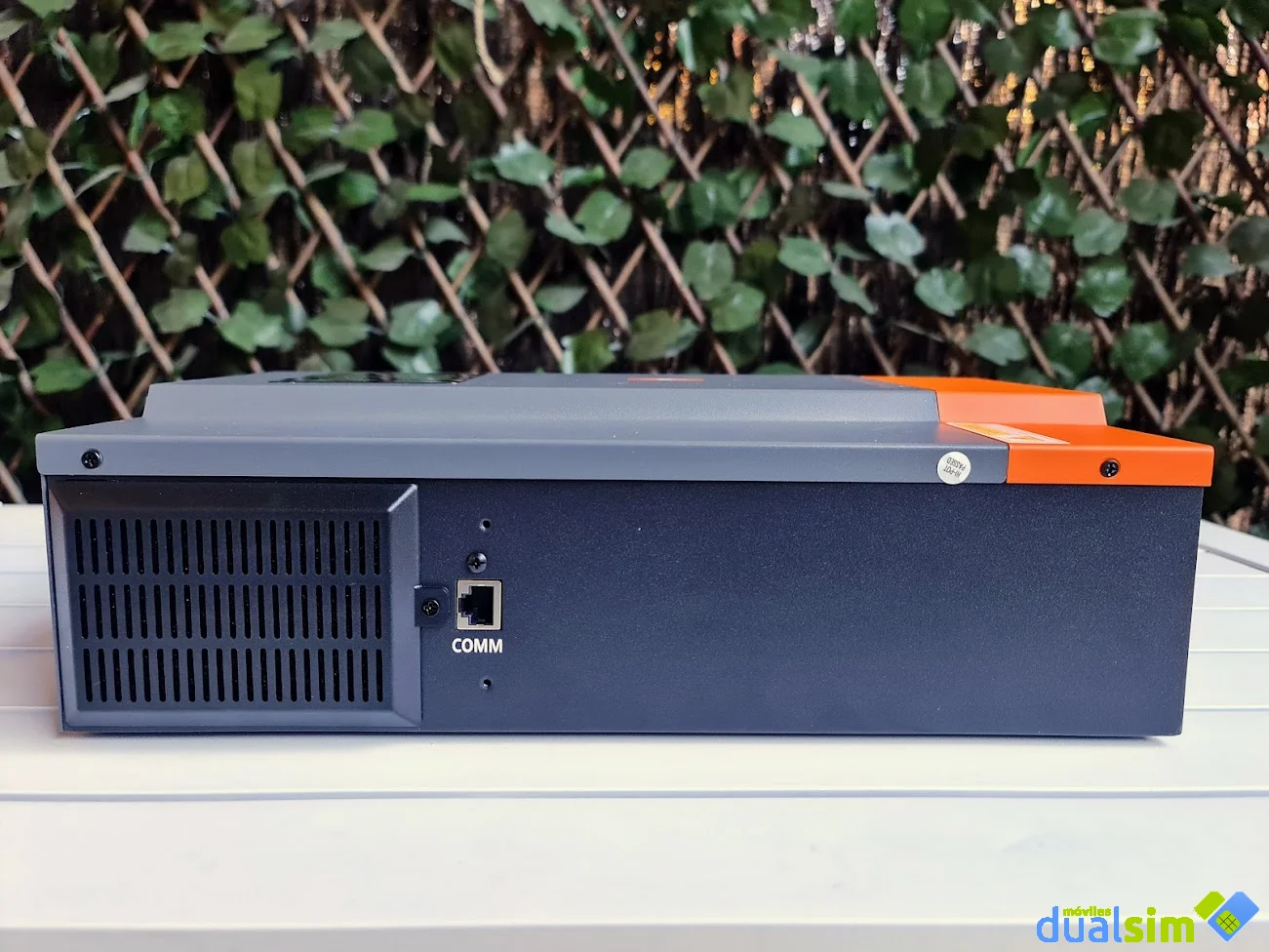

Al lado izquierdo tenemos una rejilla de ventilación y el puerto de comunicación RJ45.

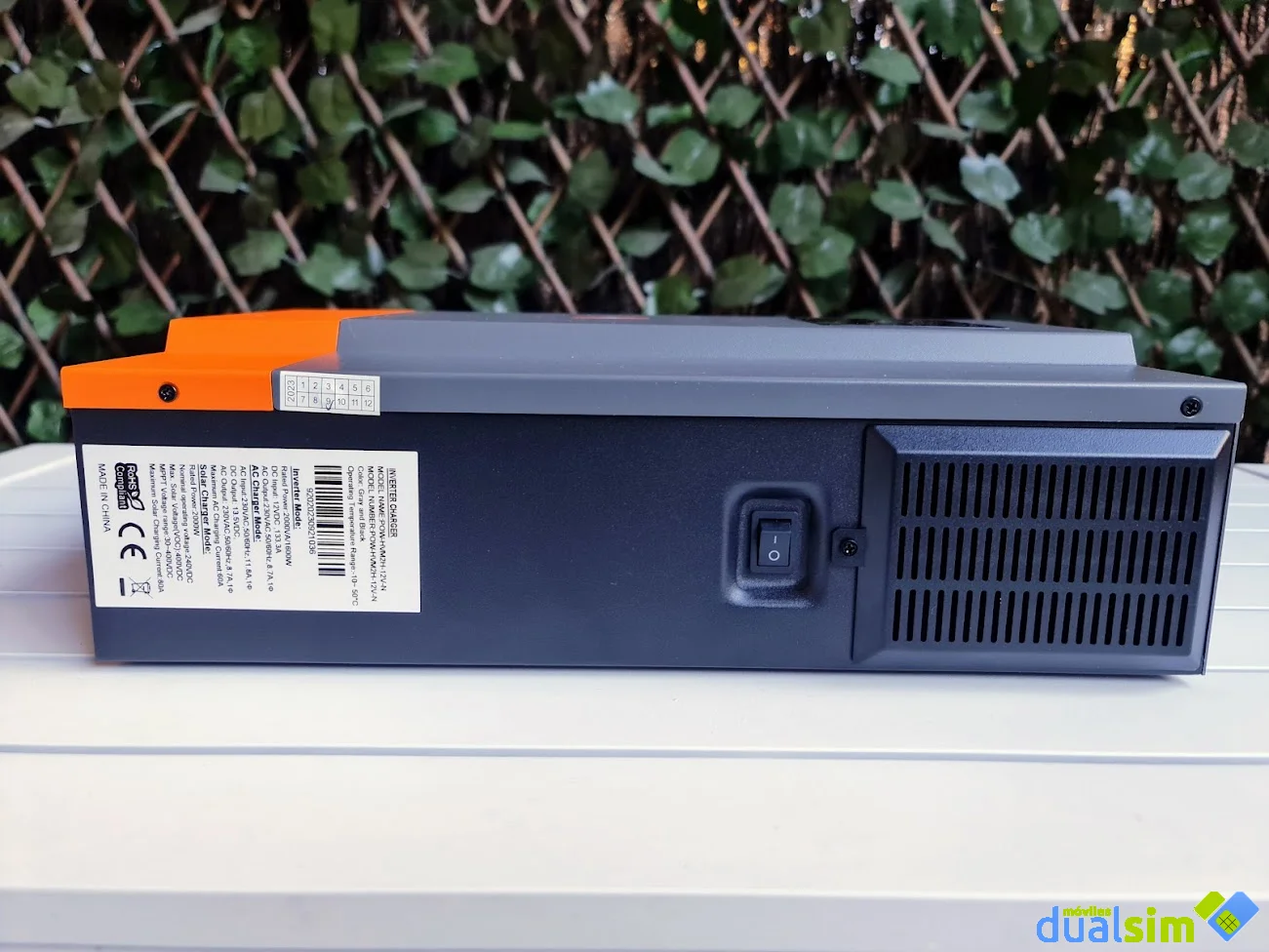

Del lado derecho tenemos una pegatina con las especificaciones, un interruptor de apagado/encendido y otra rejilla de ventilación.

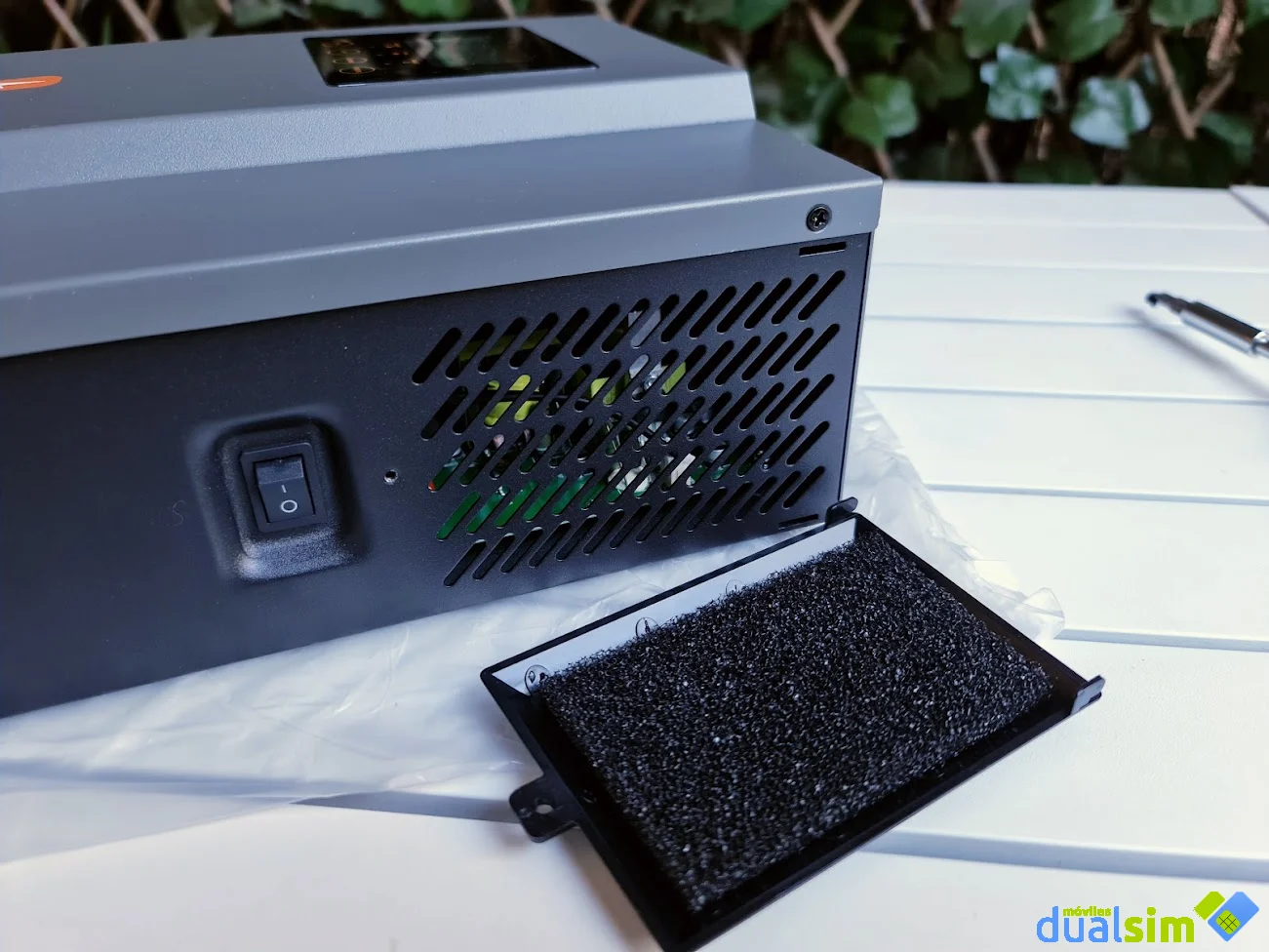

Respecto a estas rejillas, vienen con lo que parece ser un filtro de aire con carbón activo, que ayudará a atrapar elementos contaminantes impidiendo que accedan al equipo – por lo que los ventiladores seguramente hagan la función de extractores, el aire entraría por estas rejillas y saldría por abajo.

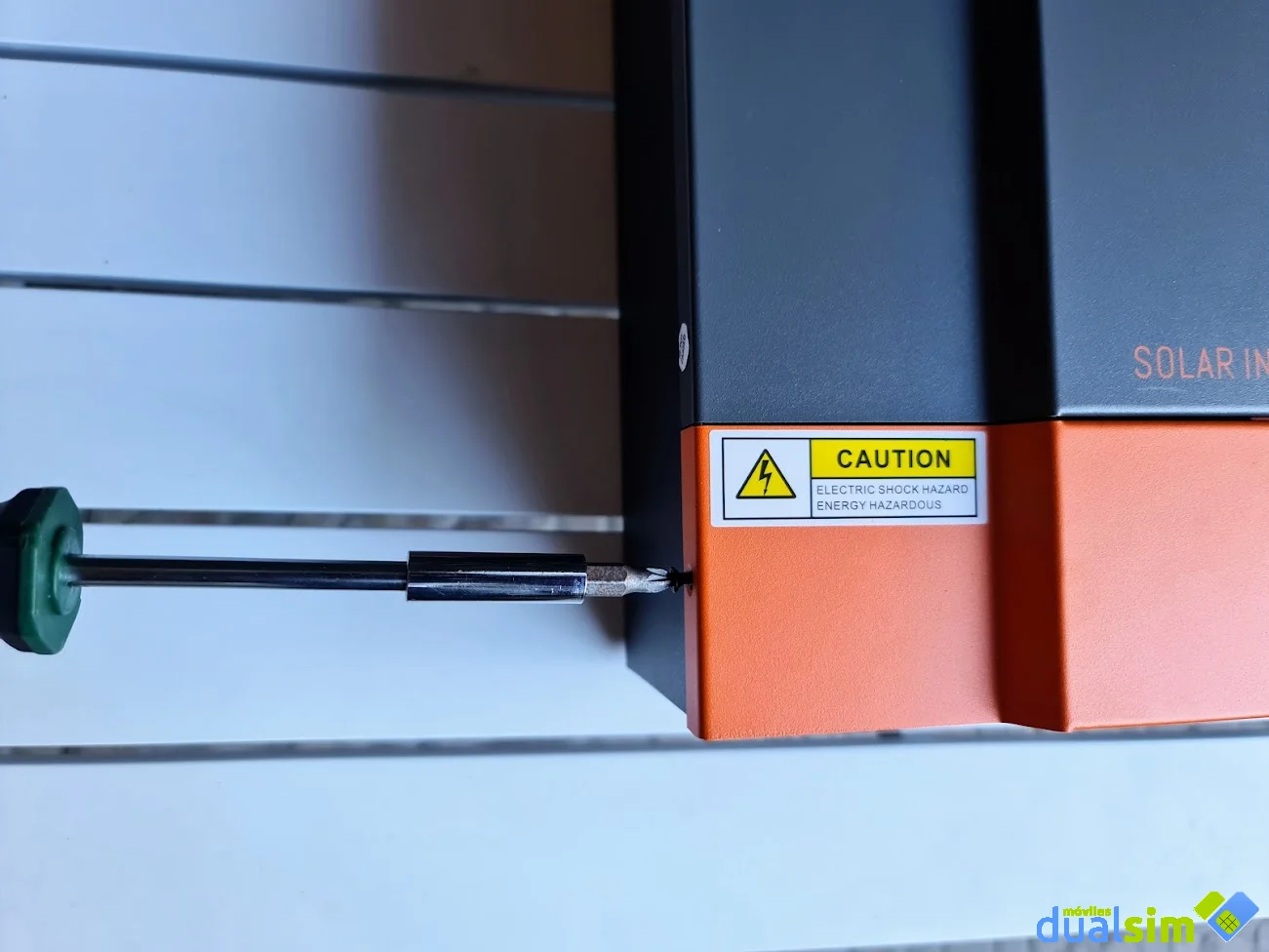

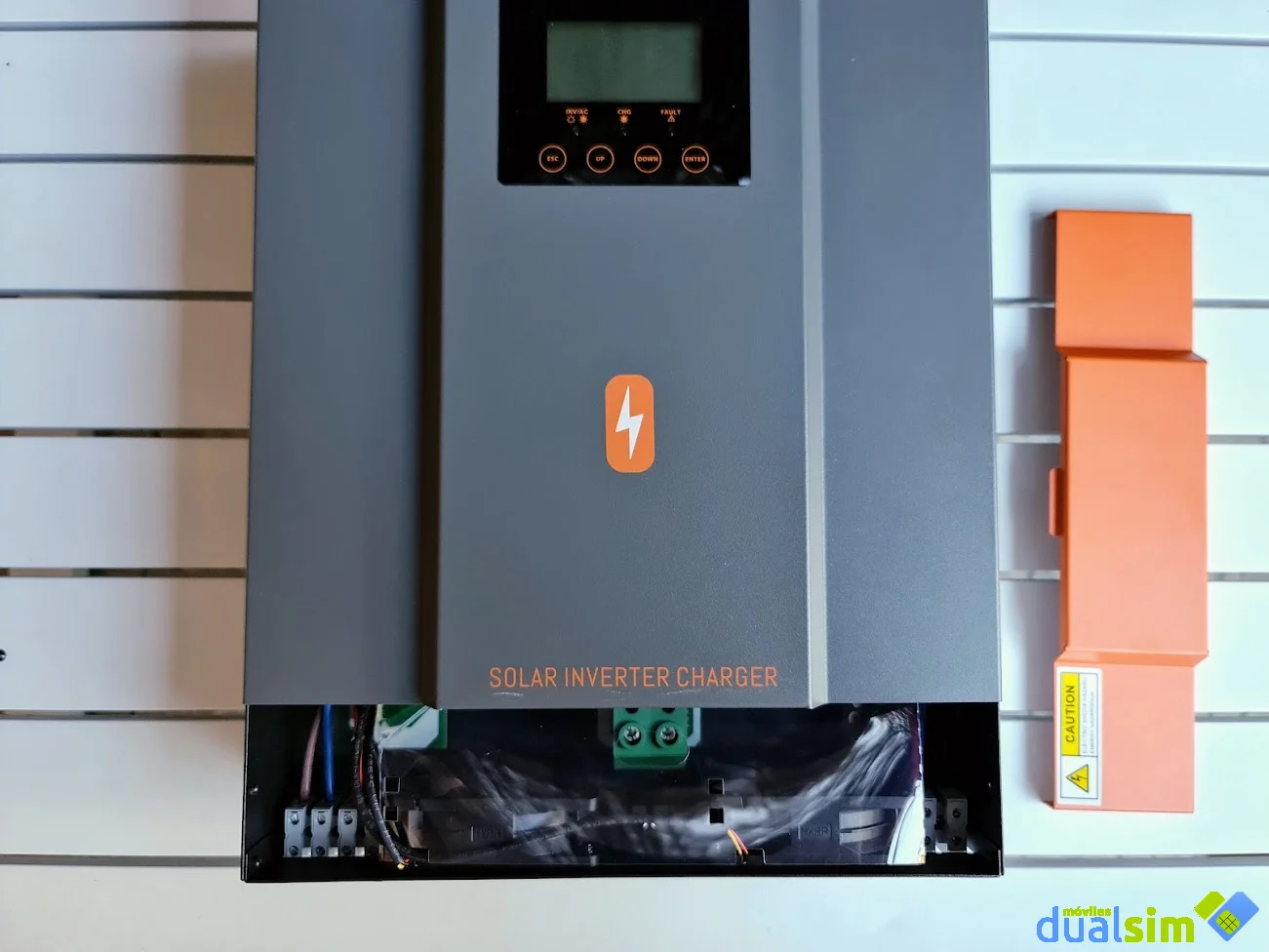

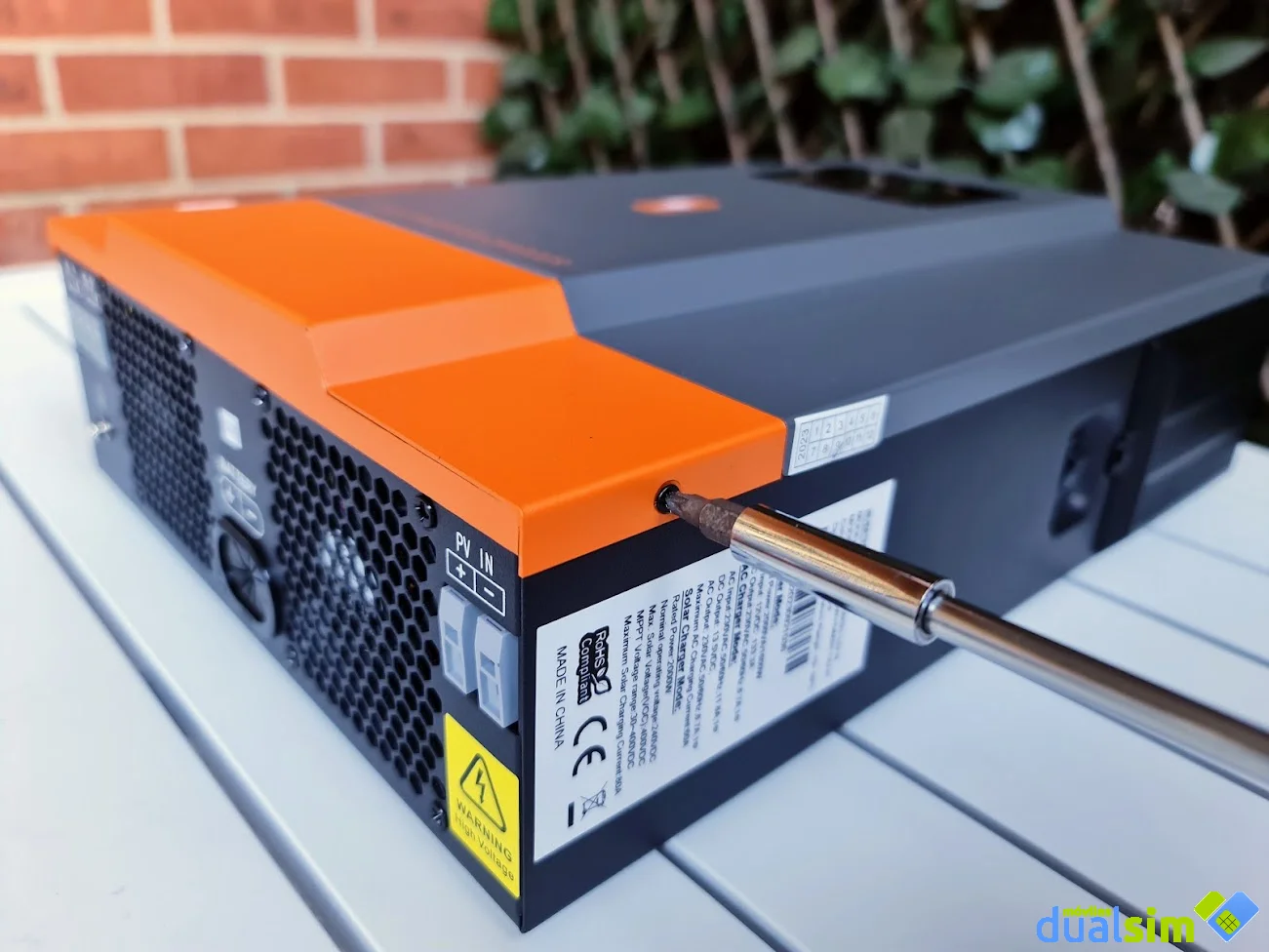

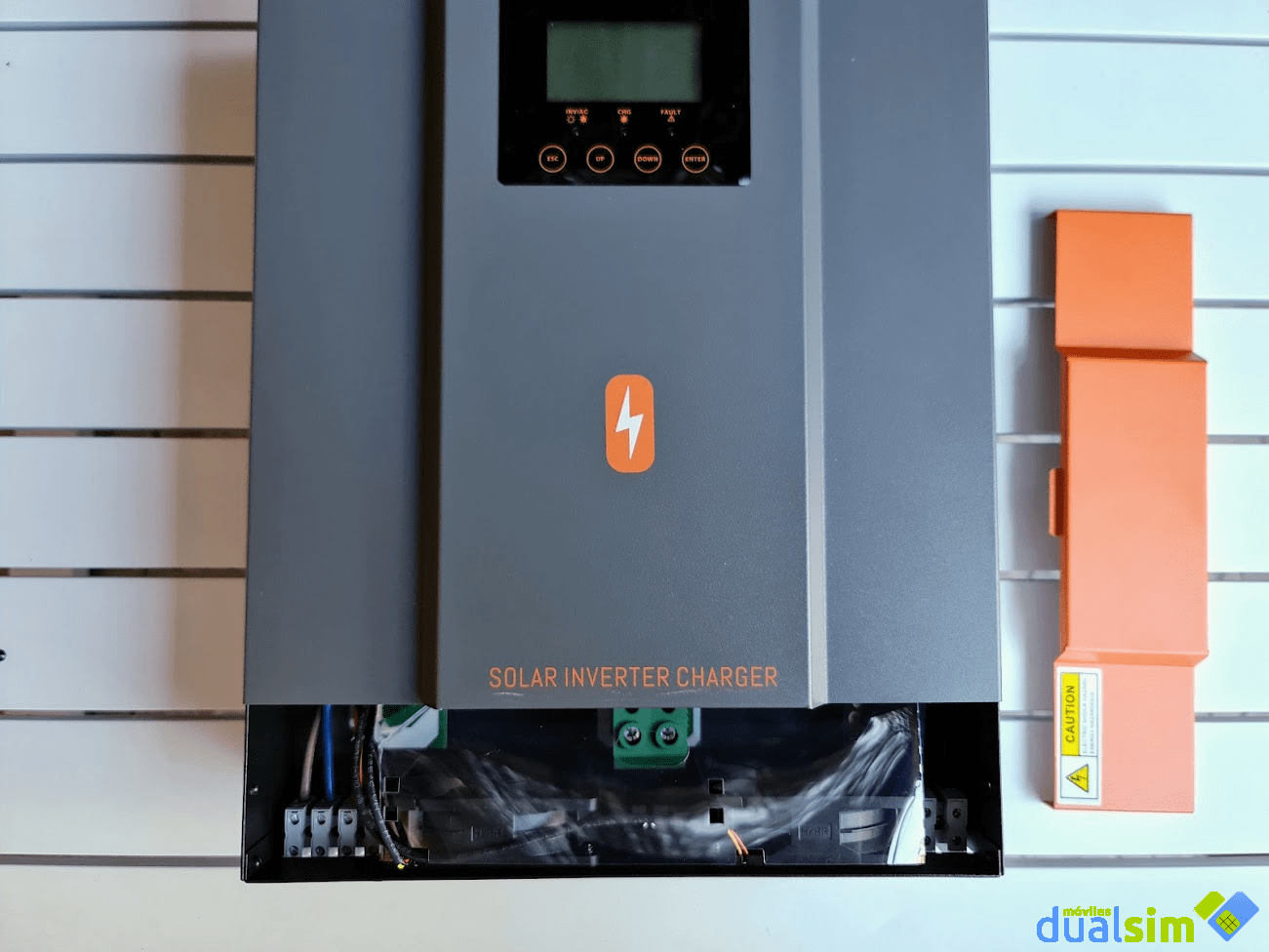

Para instalar el equipo, hay que retirar la tapa naranja que se aprecia en las fotos, se hace retirando dos tornillos, uno a cada lateral.

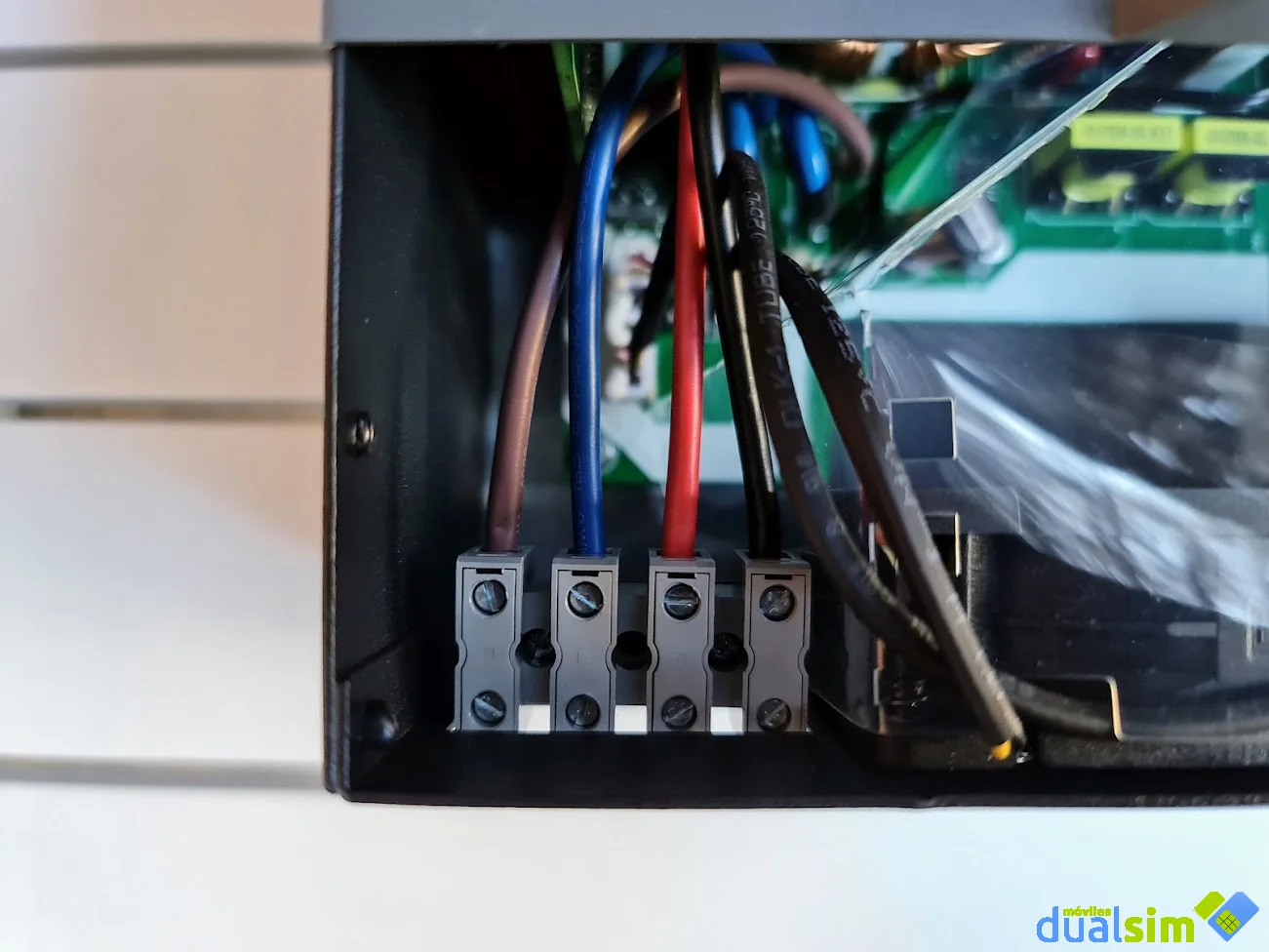

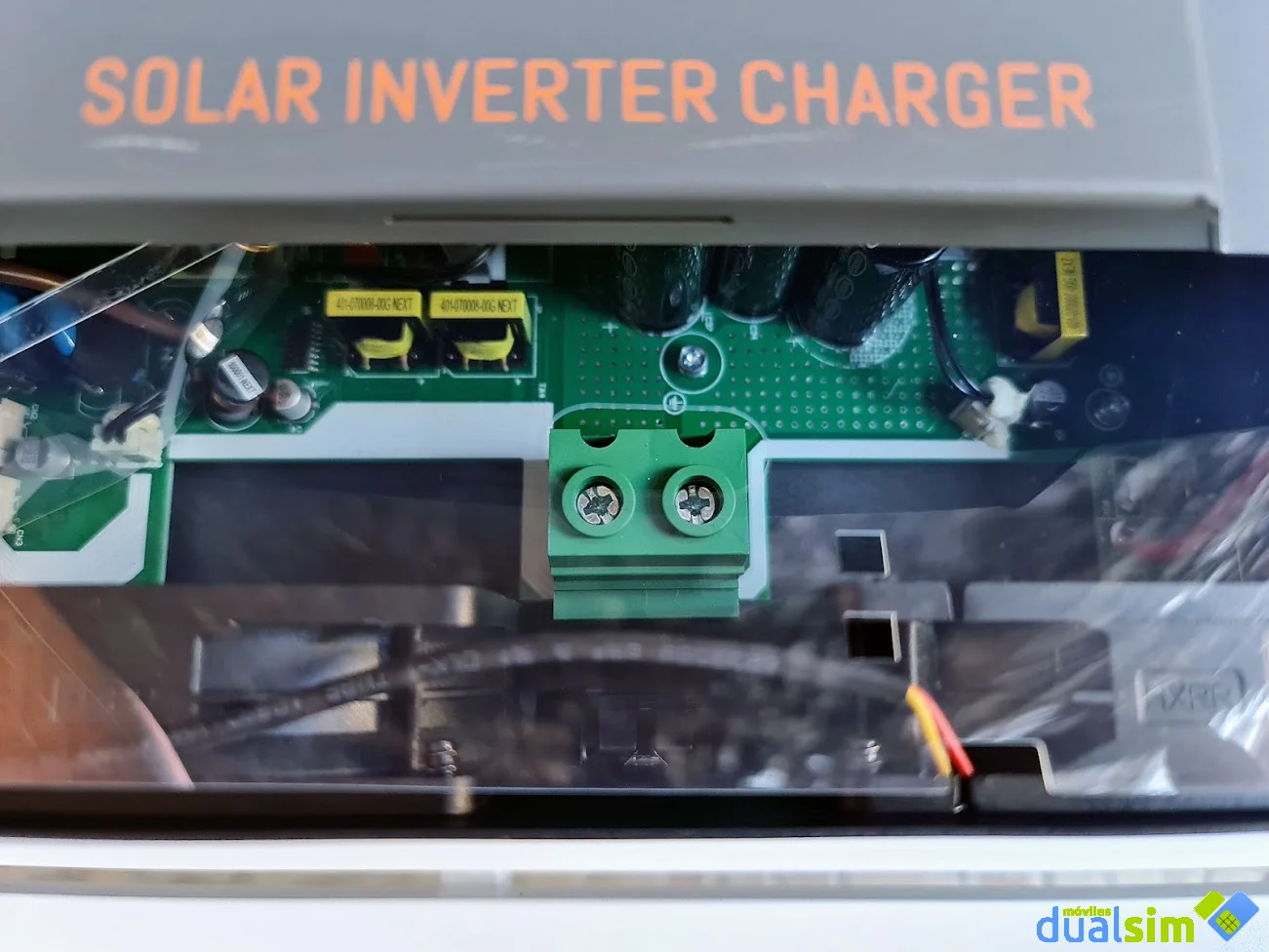

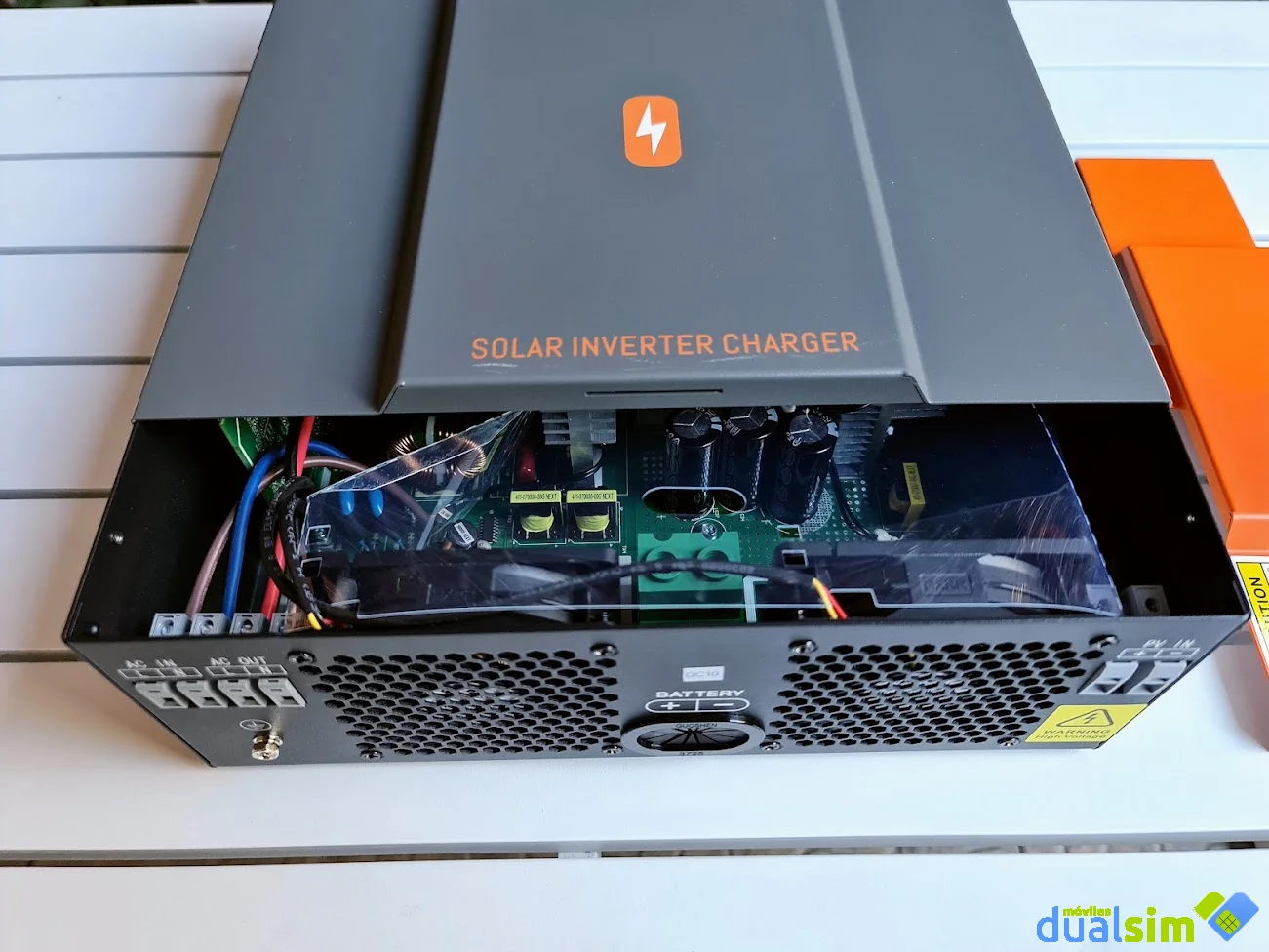

Una vez retiramos la tapa, ganamos acceso a los puertos descritos arriba, donde tendremos que atornillar los cables que se corresponden a cada uno de los elementos que formarán parte de nuestra instalación: entrada AC, batería y entrada solar. Es importante respetar el calibre de los cables indicado por el fabricante para cada una de estas conexiones, así cómo añadir las protecciones externas pertinentes – esto lo abordaremos más adelante.

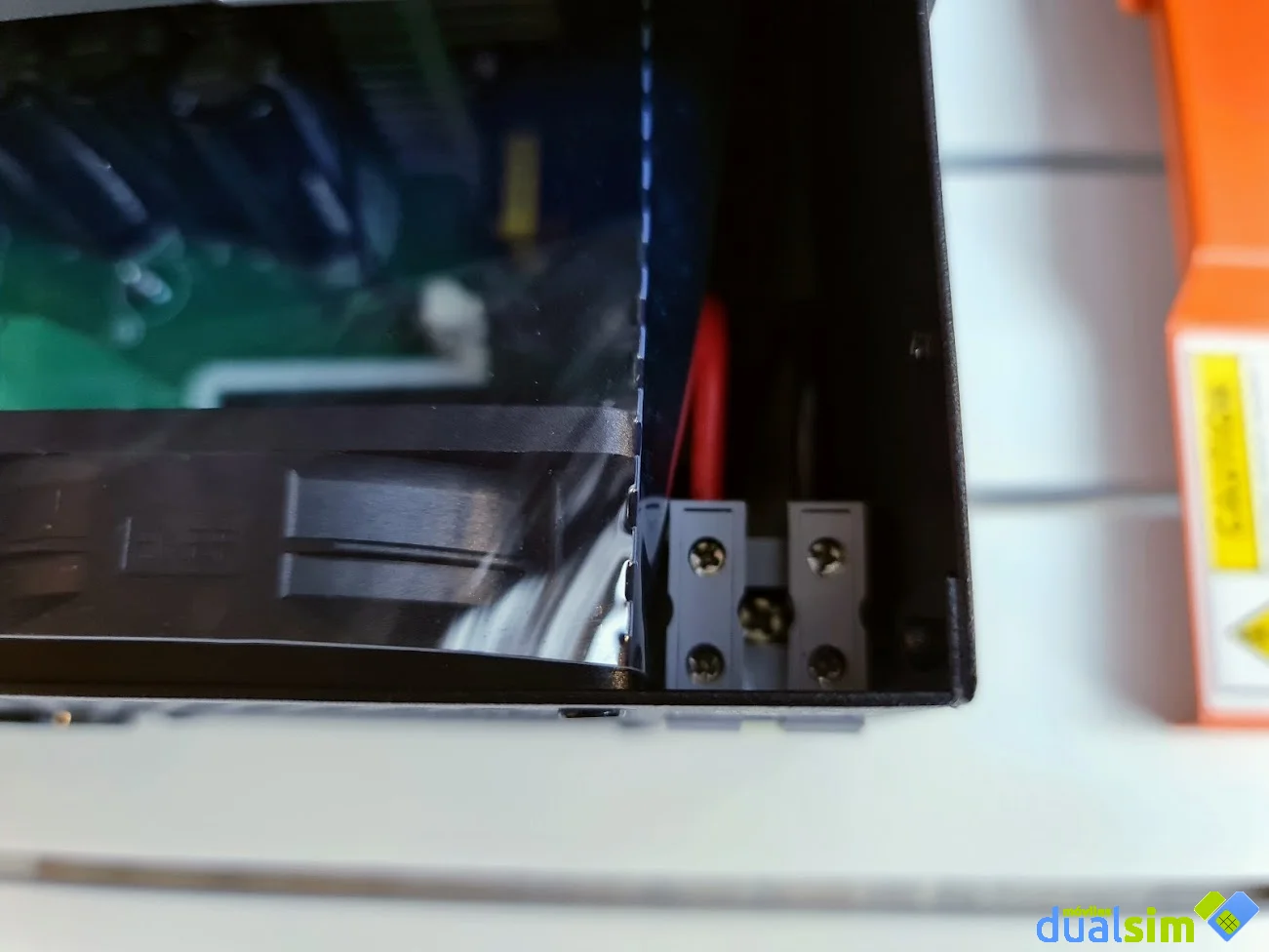

Todas las conexiones aunque sencillas, parecen correctas, y los calibres internos de los cables adecuados para la función que deben de cumplir siempre que se respeten los valores de funcionamiento indicados por el fabricante.
Controlador de carga MPPT compatible con multitud de baterías
Este dispositivo cuenta con un controlador de carga MPPT integrado (rango de voltaje: 30-400V) que carga baterías de 12V, incluyendo las de ácido-plomo (inundadas, AGM, selladas, gel), baterías LiFePO4 y baterías de litio (modo de usuario), con una potencia máxima de 2000W desde la matriz fotovoltáica. Además de aceptar la energía de paneles solares, puede hacerlo desde la red eléctrica o un generador, lo que lo convierte en una opción muy versátil.
Modos de funcionamiento versátiles
Personaliza la prioridad de las entradas y salidas de energía con 4 modos de carga: Solo Solar, Red Primero, Solar Primero, Red y Solar y 2 modos de salida: Solar Primero, Red Primero. Este inversor cargador ofrece una gestión eficiente de la energía para un consumo personalizado.
Protecciones integrales
El inversor cargador de PowMr POW-HVM2H-12V-N ofrece cuatro etapas de carga, protección contra sobrecargas, sobrecalentamientos y cortocircuitos, así como una función de reinicio automático. Incluye ventiladores inteligentes que mejoran el rendimiento de la batería, reducen el calor y aumentan la longevidad del sistema. También se dispone de una función de arranque en frío.
Ventajas y desventajas
El inversor PowMr modelo POW-HVM2H-12V parece ofrecer una serie de ventajas notables para su laboratorio de pruebas de baterías, así como algunas consideraciones que podrían influir en su elección. Aquí hay un resumen de las ventajas y desventajas:
Ventajas
- Compatibilidad con una amplia gama de baterías: Una de las mayores ventajas de este inversor es su capacidad para trabajar con una variedad de tipos de baterías, incluyendo LiFePO4, baterías AGM, de litio, inundadas, de plomo ácido selladas y de gel. Esto proporciona flexibilidad en la elección de baterías para su laboratorio.
- Versatilidad en la fuente de energía: El inversor puede aprovechar tanto la energía solar como la energía de la red eléctrica o un generador, lo que permite una operación continua y adaptable en diversas condiciones climáticas y situaciones.
- Controlador de carga MPPT integrado: El controlador de carga MPPT permite una carga eficiente de las baterías desde los paneles solares, optimizando la potencia del panel solar para la carga de las baterías. Esto puede resultar en un uso más eficiente de la energía solar disponible.
- Modos de funcionamiento personalizables: Con varios modos de carga y salida, el inversor permite personalizar la prioridad de las fuentes de energía y adaptarse a las necesidades específicas de su laboratorio. Esto brinda mayor control sobre el consumo de energía y la gestión de recursos.
- Protecciones integrales: El inversor está equipado con múltiples etapas de carga y protecciones contra sobrecargas, sobrecalentamientos y cortocircuitos, lo que garantiza la seguridad y la integridad del sistema. Los ventiladores inteligentes ayudan a mantener una temperatura óptima y prolongar la vida útil del equipo.
- Precio: Hablamos de un inversor que cuesta en torno a 260€ si se importa directamente desde Europa vía AliExpress. Por este precio, es difícil imaginar mejores funcionalidad y mejor calidad.
Desventajas
- Potencia limitada: Aunque 1600W puede ser suficiente para muchas aplicaciones, algunas instalaciones pueden requerir una potencia mayor. Si su laboratorio o equipo de prueba consume mucha energía, es posible que este inversor no sea adecuado para sus necesidades.
- Requiere instalación y configuración adecuadas: Para aprovechar al máximo todas las funciones y garantizar un funcionamiento seguro, es necesario realizar una instalación adecuada y configurar los parámetros según las especificaciones del fabricante. Esto puede requerir conocimientos técnicos y experiencia en sistemas de energía solar y baterías.
Conclusiones
En conclusión, el inversor PowMr modelo POW-HVM2H-12V ofrece una solución integral y versátil para alimentar su laboratorio de pruebas de baterías con energía solar y de red eléctrica. Con una amplia compatibilidad con varios tipos de baterías y la capacidad de trabajar con diferentes fuentes de energía, este inversor proporciona flexibilidad y adaptabilidad para diversas condiciones y necesidades operativas.
La inclusión de un controlador de carga MPPT integrado permite una carga eficiente de las baterías desde los paneles solares, maximizando el aprovechamiento de la energía solar disponible. Además, los modos de funcionamiento personalizables y las protecciones integrales garantizan un rendimiento óptimo y seguro del sistema.
Si bien el inversor presenta una potencia nominal de carga de 1600W, lo que puede ser suficiente para muchas aplicaciones, es importante tener en cuenta las necesidades de potencia específicas de su laboratorio para asegurarse de que este modelo satisfaga sus requerimientos.
En general, el inversor PowMr POW-HVM2H-12V emerge como una opción sólida para aquellos que buscan una solución eficiente, segura y adaptable para alimentar sus aplicaciones con energía solar, especialmente en entornos como España, donde la tarificación por tramos y la disponibilidad de energía solar pueden ser factores importantes a considerar. Su combinación de características y su precio reducido lo convierten en una opción atractiva para aquellos que buscan maximizar el uso de energía renovable sin comprometer la fiabilidad y la funcionalidad.
