TUTORIAL Tienes la cámara del Jiayu S3 estropeada?. Su revisión y sustitución

Matt077 dijo:

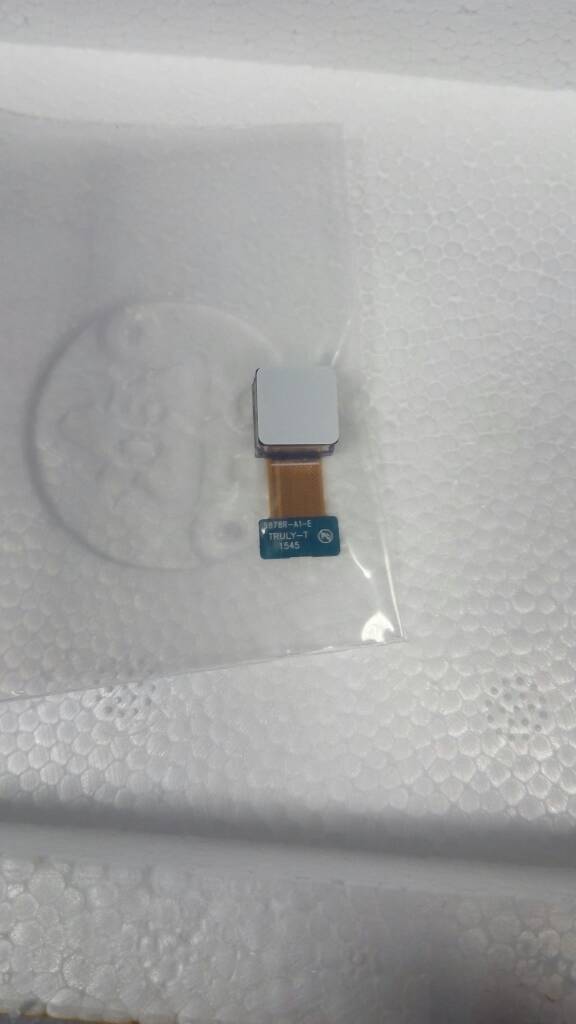

Buenas, mi camara tambien murio @Flo.octopus , cuanto te ha salido? donde compraste la camara? sola encontre una en ali a $30usd. Saludos...

Haz clic para expandir...

antonioantuan dijo:

¿Alguien me recuerda donde estaba el tutu para arreglar los flex esos de lacámara?
De pronto se me fastidió, sin hacer nada....
Ni en esta rom , ni volviendo a ningun backup de otra que tenga.....
Siempre me sale

Haz clic para expandir...

Flo.octopus dijo:

Mira a ver si te sirve esto ... TUTORIAL - Cambiar placa micro y altavoces

Edito:Es para cambiar la placa USB, pero la apertura es la misma, solo que una vez abierto, verás la cámara trasera.

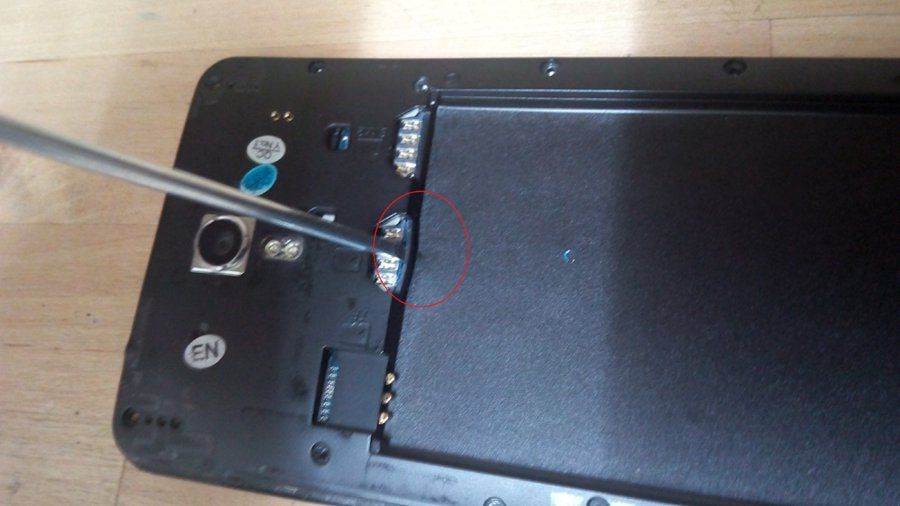

Al quitar la protección de plastico, una vez retirados los 15 tornillos, haces un poco de palanca, suave, a la vez que levantas el plastico protector de todo el termianal, (donde marco en un circulo rojo) será mas facil y evitarás que salte alguna grietecilla ....

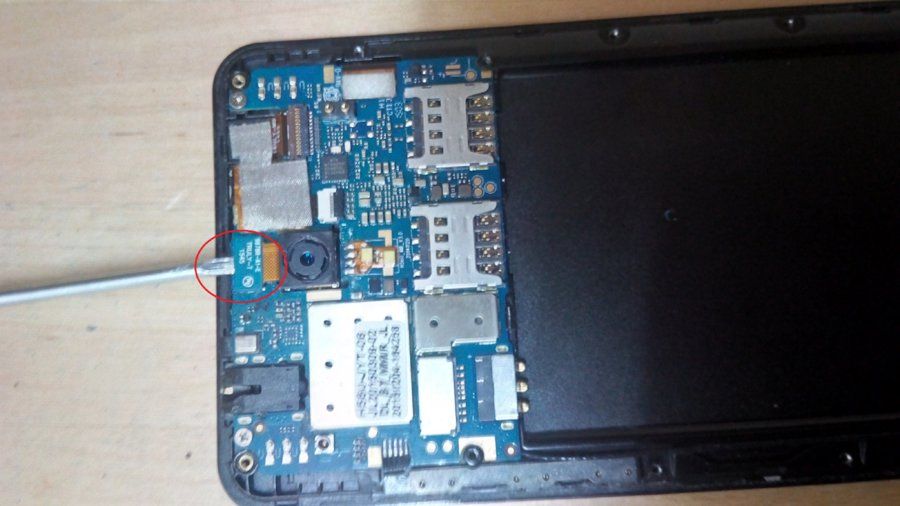

Después, desconcectas con una pinza o haciendo leve palanca la conexión flex de la cámara, ya tienes la cámara a mano, la extraes (con deditos, pinza, etc).

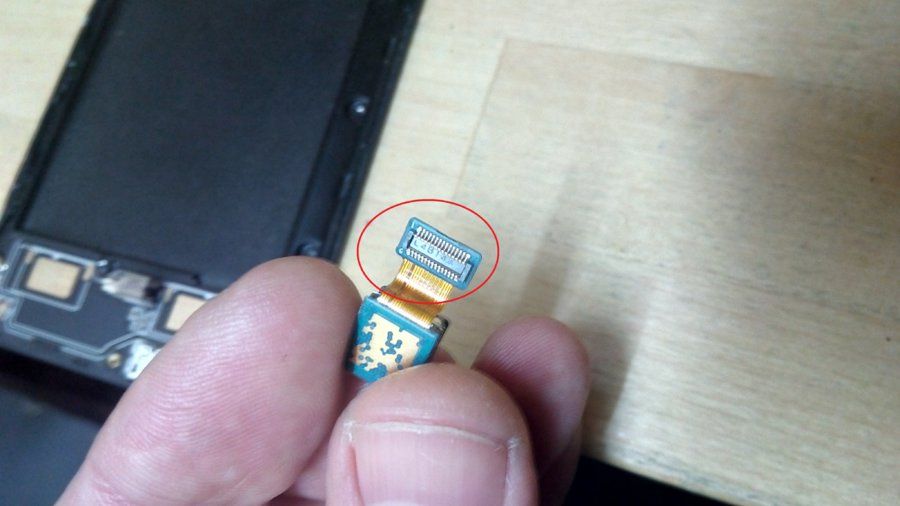

Detalle del reverso y de los pines de la cámara... (se ponen con una leve presión)

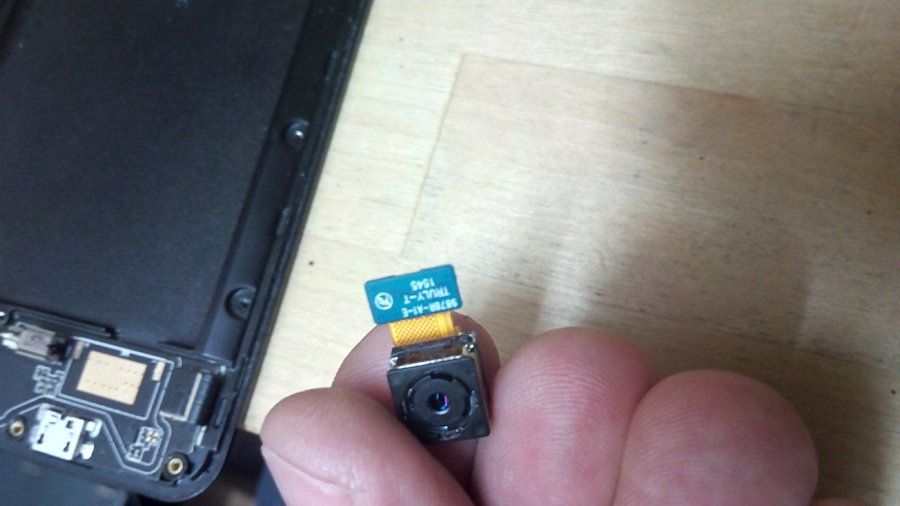

Y del lado del objetivo...


Para montar, seguir los pasos inversos.

Hay que tener cuidado al apretar los tornillos, no hacer mucha presión, porque si no se rajará la cubierta, suave, todo suave.

Si ves que la carcasa de protección no encaja como antes, puede ser devido a que el cable de la antena se ha debido salir d esu guía, lo pones nuevamente dentro d ela gúis y luego pones la carcasa, que haga unos "clic" por los laterales y a montar los tornillos nuevamente.

El flex no es lo que se rompe, sino la cámara en si. El flex va unido a la cámara por un lado, y por otro lleva conexión de pines a la placa.

Abierto extraida la camara, puesta d enuevo y cerrado en media hora ... brico fácil fácil para todos los jiayueros.

Saludos

Haz clic para expandir...

antonioantuan dijo:

Gracias, @Flo.octopus
Todo un tuto a seguir.....
En unos días, creo, no voy a poder.....
Pero eso me soluciona la vida......
Como dice @SIgNIFER
Tengo el otro jiayu para hacer pruebas y extraer la camara y ponersela al otro....
Lacamara delantera sí va....
Y la linterna tampoco.....
¡Muchas gracias, de verdad!

Haz clic para expandir...

antonioantuan dijo:

@Flo.octopus
Te voy a comer!!!!!!!!
¡Perfecto tuto!
Fácil, fácil.....
Ea!!!!! Ya tengo cámara otra vez....
Mi blanquito ha pasado por quirófano..... Le quité el colon (la cámara) y le transplanté el de mi negrito.....
Todo genial....

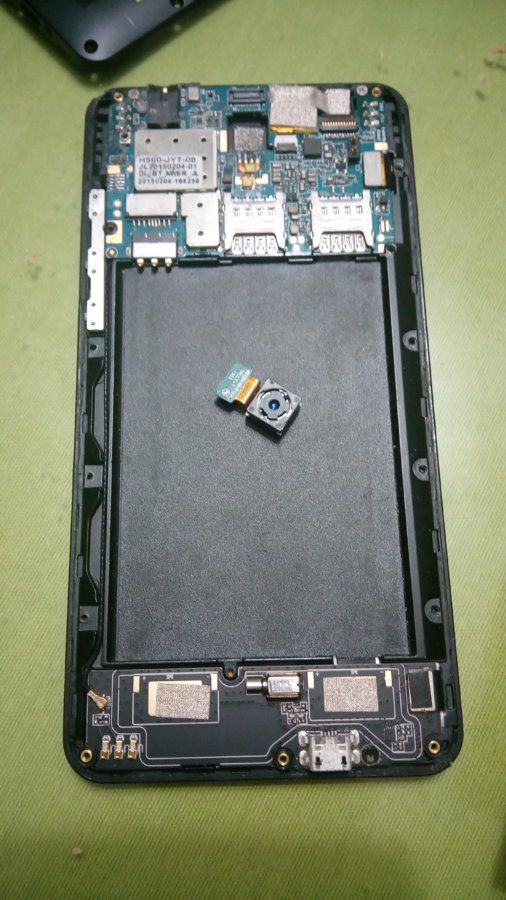

Aquí una foto hecha con mi blanquito sano, del negrito y la cámara rota
