llambion
Platino
No es muy grande una sección de 2,5 para 12-60v en continúa??https://www.plcmadrid.es/wp-content...trabajo/formulas-para-calcular-la-seccion.pdf
Si no te quieres matar calculando las secciones pues todo a 2'5mm y las que requieran algo de potencia a 4mm
No te entiendo lo de estañar, supongo que será soldar, si prácticamente te lo puedes evitar a base de conectores.
Lo de caja estanca supongo que será por estar cerca del agua y no para meterlo dentro del agua, o tendrías que terminar sellando la caja y empleando pulsadores/interruptores/... con protección (por ejemplo los que venden para náutica).
De todas formas si tanto te cuesta la sección de los cables y si tienes una tienda de electrónica cerca pues te acercas en un momento dado y les preguntas directamente.
Dentro de la caja me parece ver, un módulo de relés, un módulo que no sé lo que es, un módulo de regulación de tensión y/o intensidad, unas clemas, unos conectores (por los que entrarían agua dentro) y abajo a la izquierda algo que no sé lo que es realmente pero por la imagen parecen conectores faston (te podías haber evitado la soldadura, conectando los faston al cable y el faston al componente).
Ahora solo te faltan los módulos de red y la aplicación en el móvil para controlar el aparato ¿No?
Si no te quieres matar con las soldaduras, espera a que se caliente la punta, puedes probar con el propio estaño y que lo funda, retiras el estaño de la punta una vez que has comprobado que funde rápidamente, ahora te vas a por ejemplo el cable (es para que no te cargues componentes quemándolos y el cable es más barato y fácil de conseguir, normalmente siempre te sobrará algo) ahora coges y pones el cable sobre la punta para que caliente el cobre y sin arrimarte a la punta esperas a que funda el estaño y se reparta uniformemente, si tienes que soldar algún punto en placa, con mucho cuidado (puedes probar con placas de entrenamiento) haces básicamente lo mismo, primero estañas tanto el punto sobre placa como el cable, una vez hecho esto es cuando sueldas definitivamente el cable en placa; porqué hacer esto, y no directamente, por el calor ya que terminarás quemando placa y levantando pistas además de realizar malas soldaduras. como comprenderás no es lo mismo tener que soportar el calor de estañar el cable al aire que hacerlo todo al mismo tiempo mientras que de una manera necesitas tiempo ese mismo tiempo hace que se levante pista y/o queme punto de soldadura y de la otra manera solo necesitas segundos. Puedes emplear ayudas como por ejemplo terceras manos con lupa (o sin lupa) como lo tengas que hacer todo a mano alzada te las vas a ver y a desear con algunas cosas.

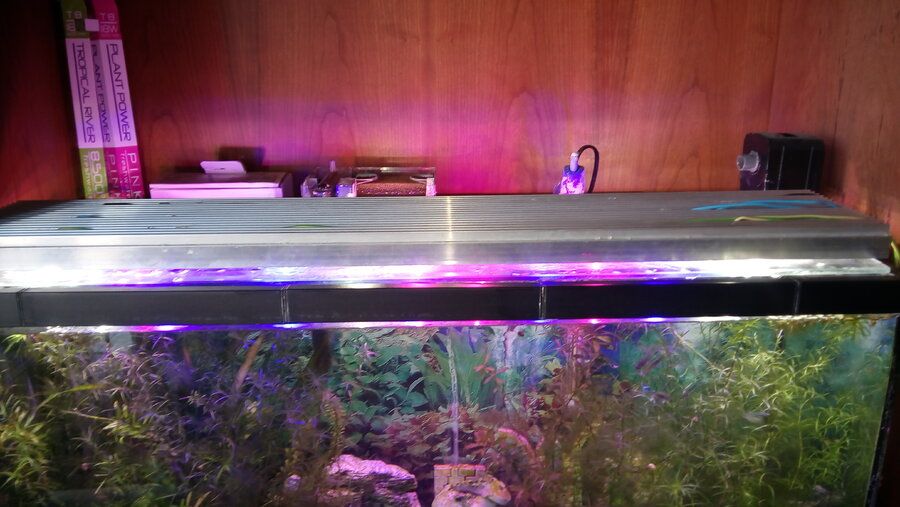

La caja va al lado del acuario. Tiene una entrada a 220v, luego de ahí va a unas clemas para derivar a 4 drivers. 3 de ellos de voltaje variable para las tres líneas de los leds. Son tres líneas de distinto número de leds y colores.
El cuarto driver es un driver de voltaje a 12v y 3 salidas para dar corriente al Arduino, al comedero y a unos ventiladores que van encima del aluminio para enfriarlo cuando están todos los leds encendidos.

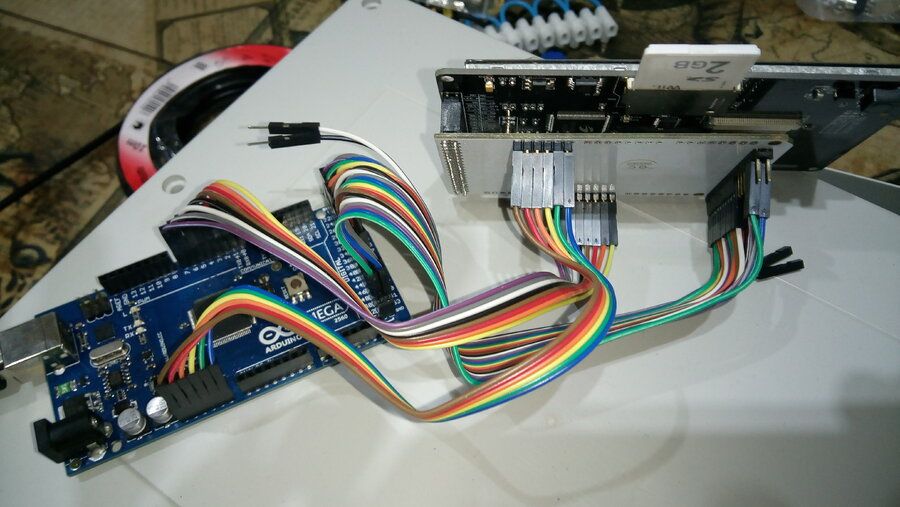

Para la corriente del Arduino hay un stepdown que baja el voltaje de 12 a 5v.

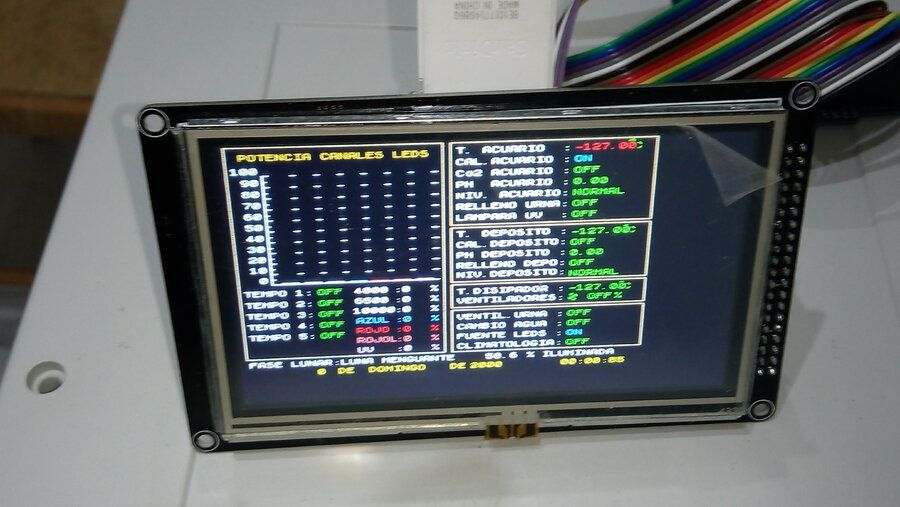

En la tapa de la caja estanca va la pantalla táctil del Arduino y 4 interruptores de palanca de 3 posiciones.
Los interruptores son para poner las líneas led en apagado, en automático controlado por el Arduino o encendido manual.

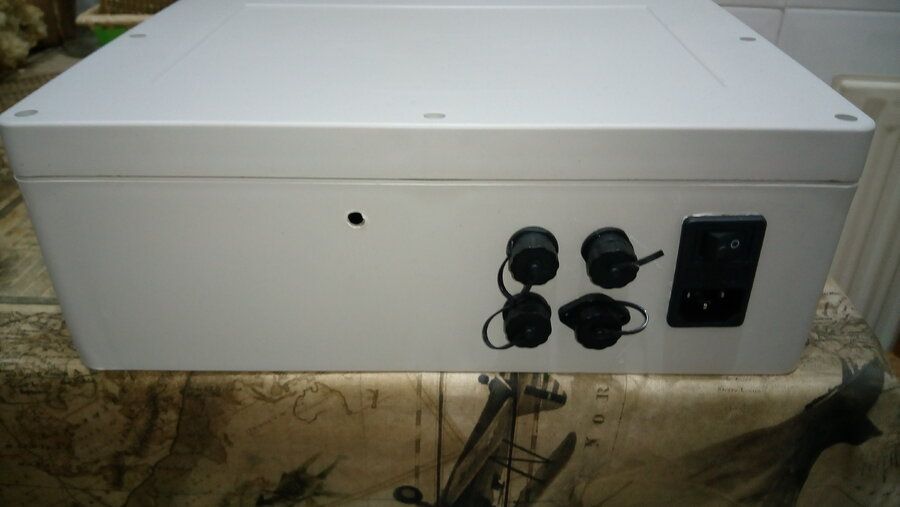

En el lateral de la caja está el conector de la entrada de 220v, 4 conectores estancos de aviacion de 4 bornes para llevar la corriente de los tres drivers de los led, la de los 2 ventiladores pwn del aluminio y para el control del comedero automático y el calentador.
También hay tres jacks de 3,5 de tres bornes para los sensores de temperatura, uno del aluminio, otro del agua del acuario y otra de la temperatura ambiente.

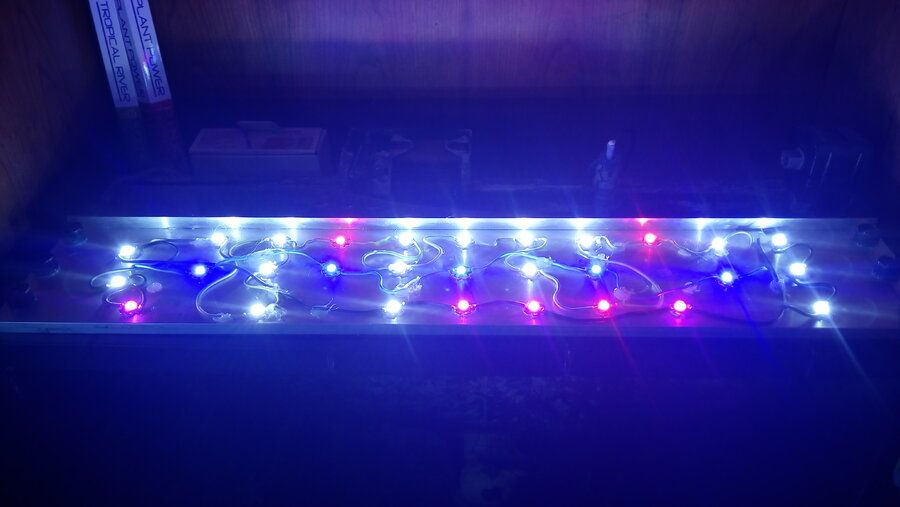

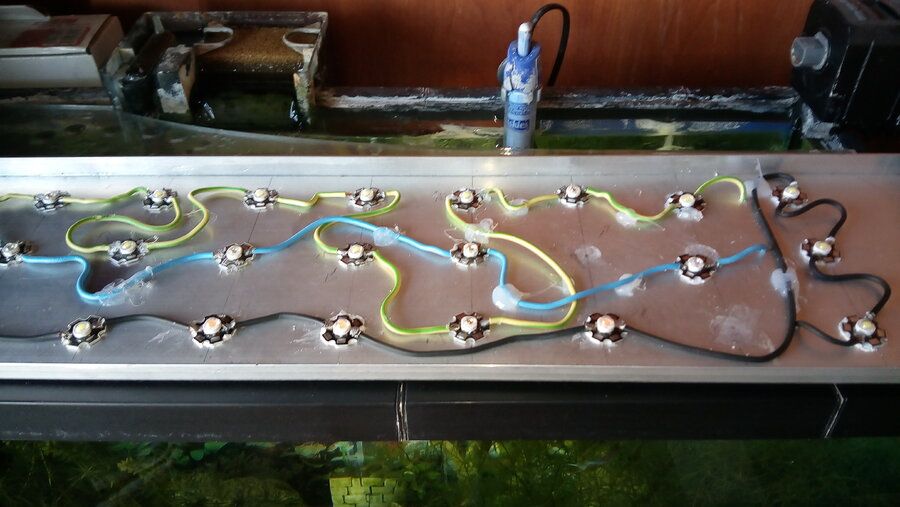

Las 3 líneas led son,
1 con leds azules, se usan para cuando están todas encendidas y para hacer el modo noche cuando se apagan las demás
1 con leds rojos y leds multiespectro, esta línea sirve para que crezcan las plantas ya que la luz de los rojos coincide con la longitud de onda de la luz para la fotosintesis. Y los multiespectro los usan los que plantan marihuana para lo mismo.
La tercera línea son leds blancos frío y verdes, es una línea de 15 leds.
El Arduino controla el calentador, los ventiladores, el comedero y los leds. Solamente los leds se pueden poner en manual y encenderlos sin el Arduino...
