TUTORIAL Conseguir una batería si no tenemos la oficial

Toni08250

Toni08250

Simdualero de Oro

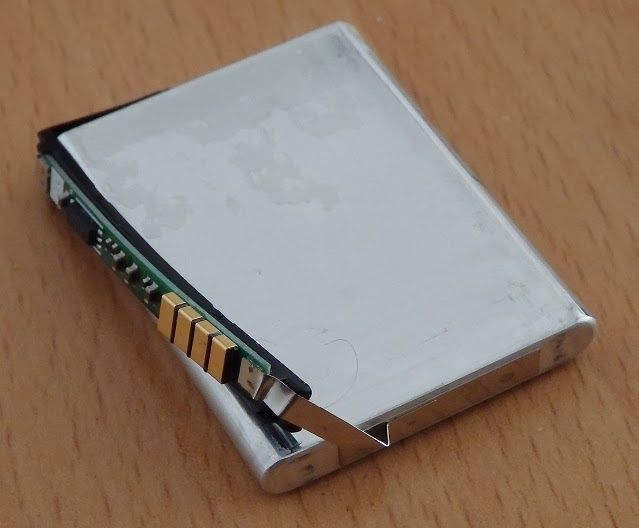

liion05.jpg Vista de una batería desmontada. Detalle de la placa electrónica (BSI)

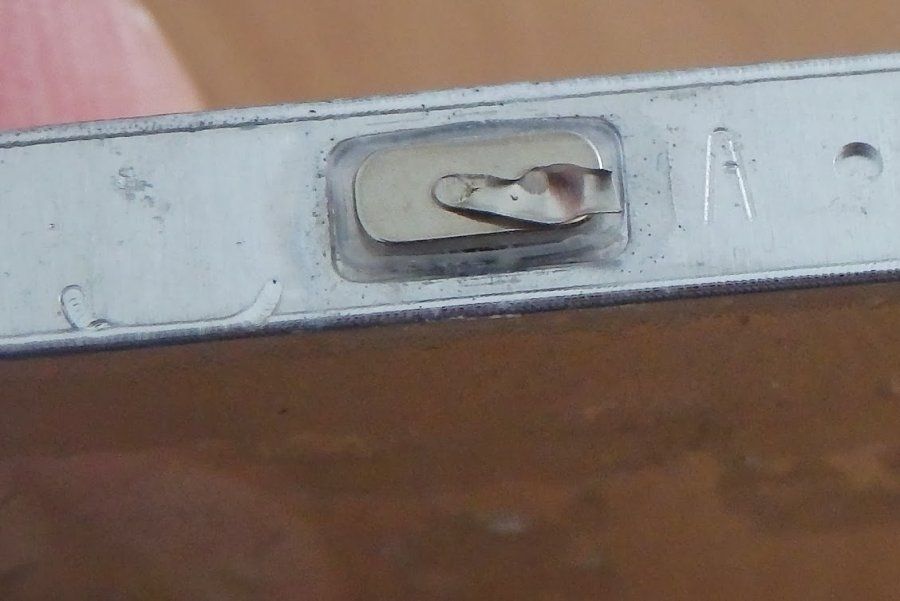

liion09.jpg Detalle de los puntos de union de polos de la batería a la Bsi.

Saludos a todos y todas.
Hoy traigo un aporte de como conseguir recuperar nuestro terminal si nuestra batería esta completamente inútil o si la especificación del fabricante no existe o no nos convence.

Bien, no asustaros, es más fácil de lo que parece.

Para lograr nuestro cometido are una breve explicación, y para no tener dudas al respecto logre insertar dos imágenes que nos facilitarán la vida.
Es mi primer post, espero que no salga un churro muy grande.
Herramientas necesarias:
-La batería vieja de nuestro teléfono
-Una batería nueva. (A ser posible mismo tamaño/capacidad).
-soldador de estaño (en otras zonas del globo conocido como cautín)
-Estaño
-Un multimetro o tester
-Bolígrafo y papel para tomar notas.

Empecemos:
En la hoja de papel dibujar la parte superior de la batería, pines y posición de estos. Apuntar la polaridad de la batería también, el + y el -, super importante, de ambas baterías.
Sacar el adhesivo exterior de nuestra batería vieja y de la nueva.
Con cuidado despegar la electrónica con la mano de las BSI o placas electrónicas.
Con el tester apuntar las posiciones reales de la polaridad de la bateria.
La segunda foto ilustra a la perfección ese punto.
Anotar cual es el polo + y el - de esos puntos de las 2 baterías en la hoja de papel.
Bien, ya tenemos las posiciones de los pines anotados, las polaridades anotadas de ambas baterías.
Con el soldador desoldaremos ambas BSI de las baterías.
Una vez desoldadas, miraremos por última vez la hoja de papel donde tenemos anotadas la posición de los pines y la polaridad de la batería (ejemplo segunda foto).
Tiramos la BSI de la batería NUEVA a la basura y soldamos en la NUEVA BATERÍA la BSI VIEJA.
Una vez tenemos correctamente Unidos los puntos de soldadura, colocamos cinta aislante o el adhesivo exterior de la batería para que nos quede más "bonita".
Importante colocar esos cartoncitos aislantes entre la batería y la BSI para evitar corto circuitos.
Por que usamos la BSI vieja? Hay varios motivos:
-Conseguimos anclar la batería al habitáculo de esta a la perfección.
-Sequimos teniendo los detectores originales de temperatura, circuito cargador y protecciones contra sobre tensiones y por ende tenemos la protección por muy bajo voltaje, que aria que se degradara la batería internamente.
En fin, siento el tocho de post y lo mal que quedará, es mi primero! !
Como consejo quisiera añadir que en los "pakis" a veces tienen mejores baterías chinas, pero muy muy chinas, más baratas y mejores que las originales.
Recomiendo unos 3/5 ciclos completos de carga/descarga para que la batería recupere todo su vigor y de paso lograremos que Android calibre la batería sin necesidad de Root .

Última edición:
Toni08250

Toni08250

Simdualero de Oro
Gracias a vosotros por considerar útil este tutorial.
Ojalá le saque del apuro a más de uno y de dos.
