ELEGOO UNO ARDUINO


¡Os traigo el siguiente producto, hay muchos usuarios que no saben lo que es, que se puede hacer con ello y el abanico de posibilidades que nos va a dar!


Ashampoo_Snap_miércoles, 6 de junio de 2018_14h05m38s_003_.png

¿Qué es Arduino?

Arduino es una plataforma de prototipos electrónica de código abierto, basada en hardware y software flexibles y fáciles de usar.
Está pensado para artistas, diseñadores, como hobby y para cualquier interesado en crear objetos o entornos interactivos.


¿POR QUÉ ARDUINO?

Hay muchos otros microcontroladores y plataformas microcontroladoras disponibles. Arduino tiene todas estas herramientas en un paquete fácil de usar, ofrece algunas ventajas para profesores, estudiantes y como no podía ser menos aficionados en la materia.

DETALLE TÉCNICO:
Marca
ELEGOO
Modelo
ES-EL-KIT-003
Peso del producto
544 g
Dimensiones del producto
21,1 x 14 x 5 cm
Número de modelo del producto
ES-EL-KIT-003
Número de producto
ES-EL-KIT-003
Pilas / baterías incluidas
No
Pilas / baterías necesarias
No
Enfoque automático
No
Programable
No

Elegoo Conjunto Medio de Iniciación a UNO para Arduino con Guías Tutorial en español y Conjunto de UNO R3, a Demás de Relé de 5V, Modulo de Fuente de Alimentación, Servomotor, Placa de Desarrollo de Prototipos, etc.
  • Tutorial español disponible--Incluye una guía en PDF (con más de 22 lecciones) una lista clara en un bonito empaquetado.
  • La manera más económica de iniciarse en la programación de Arduino para principiantes.
  • El módulo LCD1602 incluye conector (no será necesario que lo suelde).
  • Este conjunto ha sido actualizado con un módulo de fuente de alimentación además de con una batería de 9V.
  • La placa de desarrollo es de gran calidad para Arduino UNO R3.

NOTICIA: Elegoo Super Starter Kit para UNO R3 Proyecto ODD3NGV9 (20% de descuento en el código, precio después del descuento: € 24.31)








Última edición:

KENSEI

"Estado en reparación por falta de imaginación."
Colaborador
Mensajes
8.408
Puntos
10.415
Móvil
BOOGEE S90 NUBIA Z20

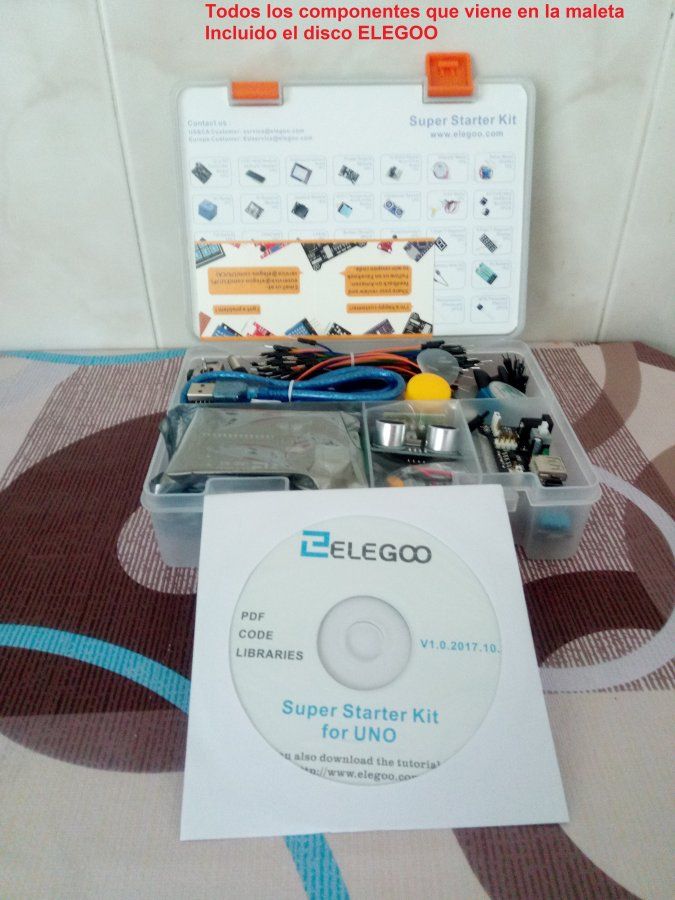

DESEMBALAJE / CONTENIDO.

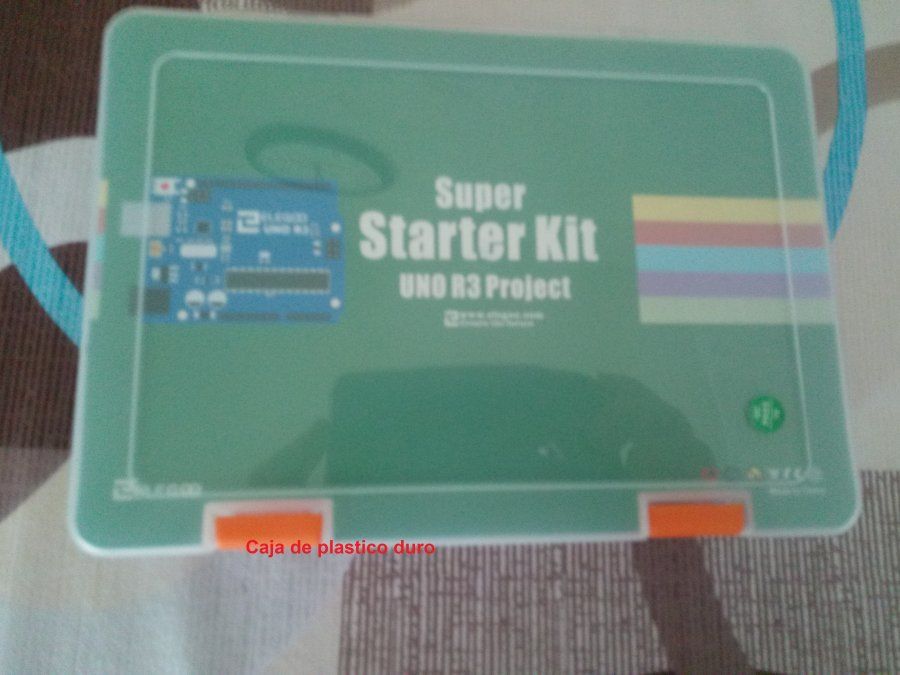

Me ha sorprendido mucho como ha llegado empaquetado todo el material, bien encajado en una maleta de plástico duro, para que no se estropeé.

IMAGENES:

IMG_20180605_115346.jpg IMG_20180605_115418.jpg IMG_20180605_115449.jpg

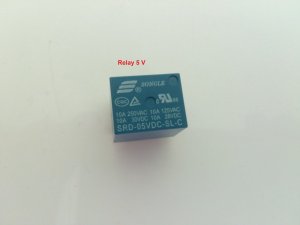

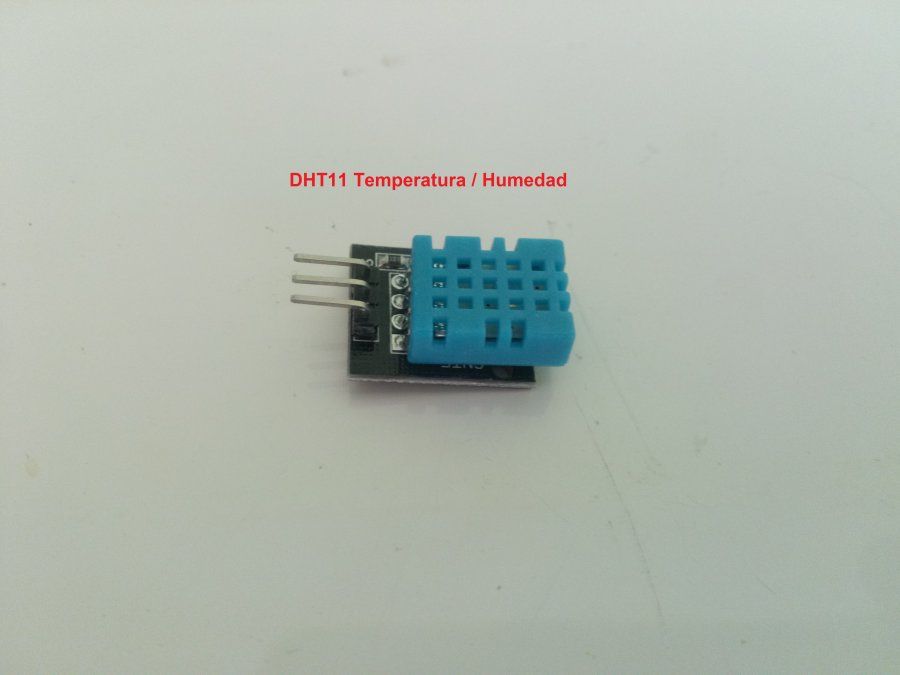

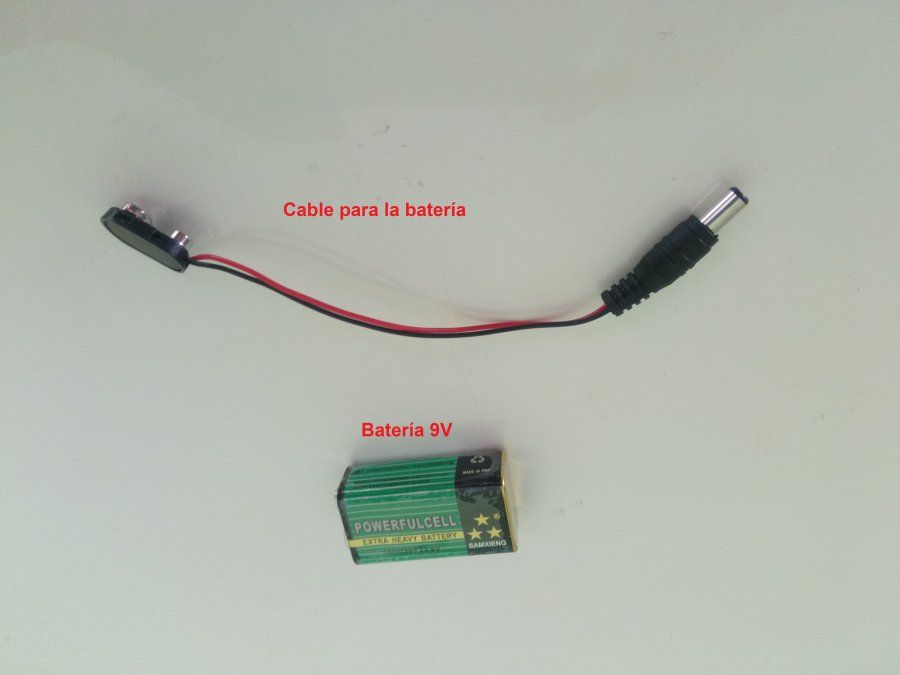

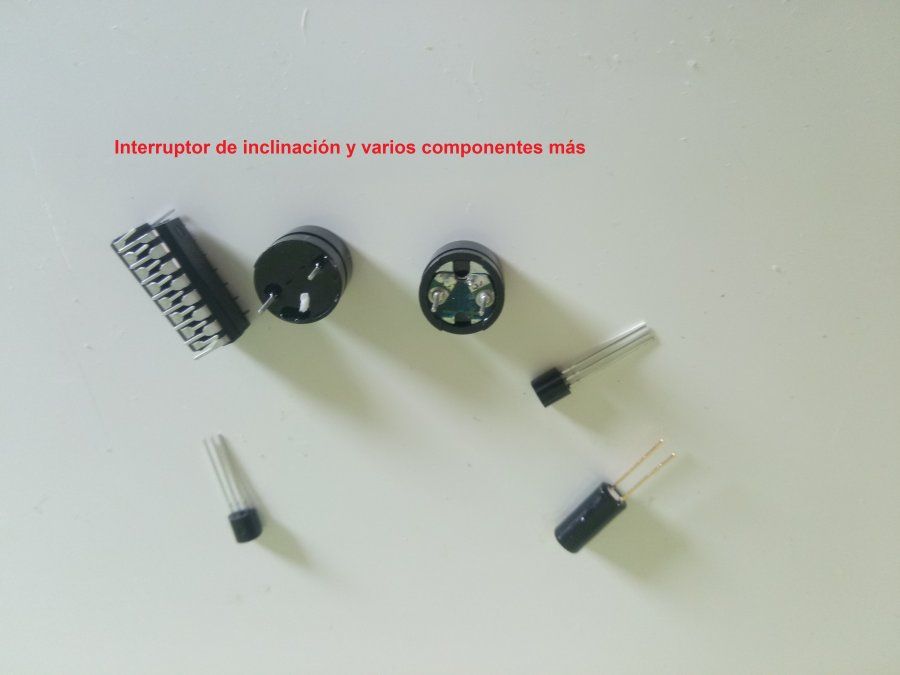

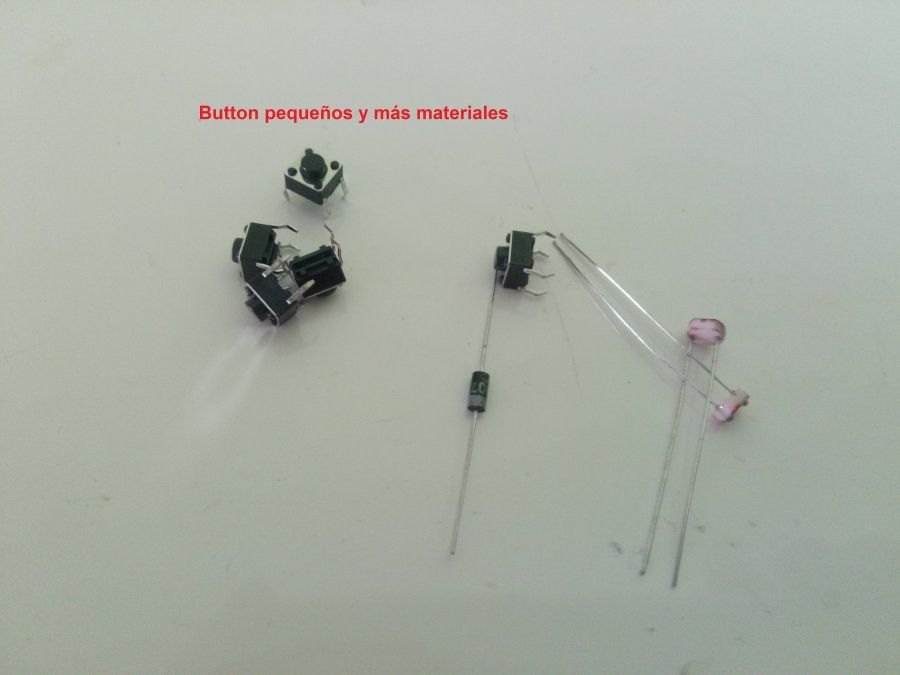

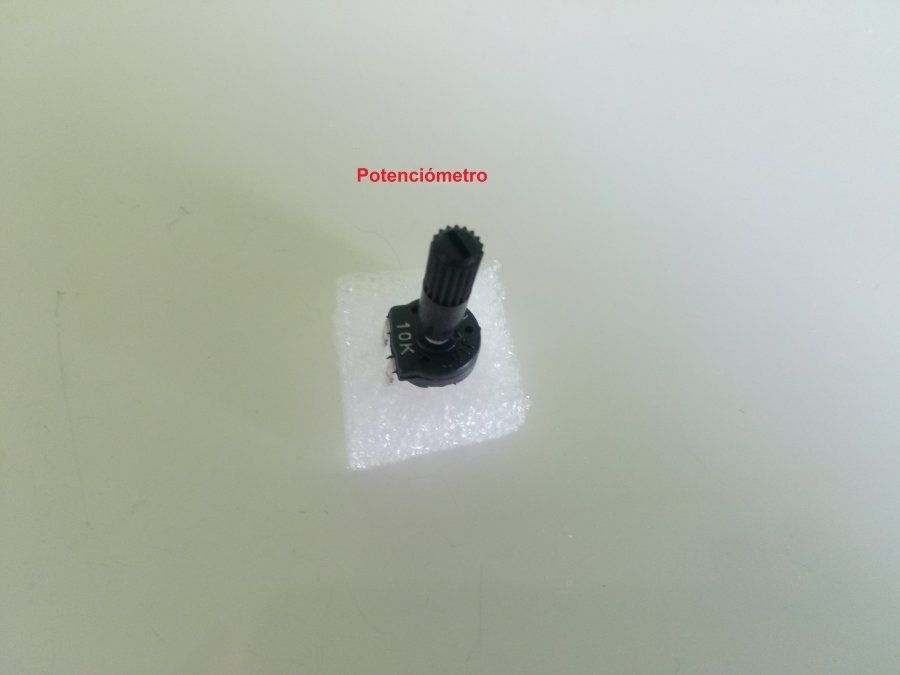

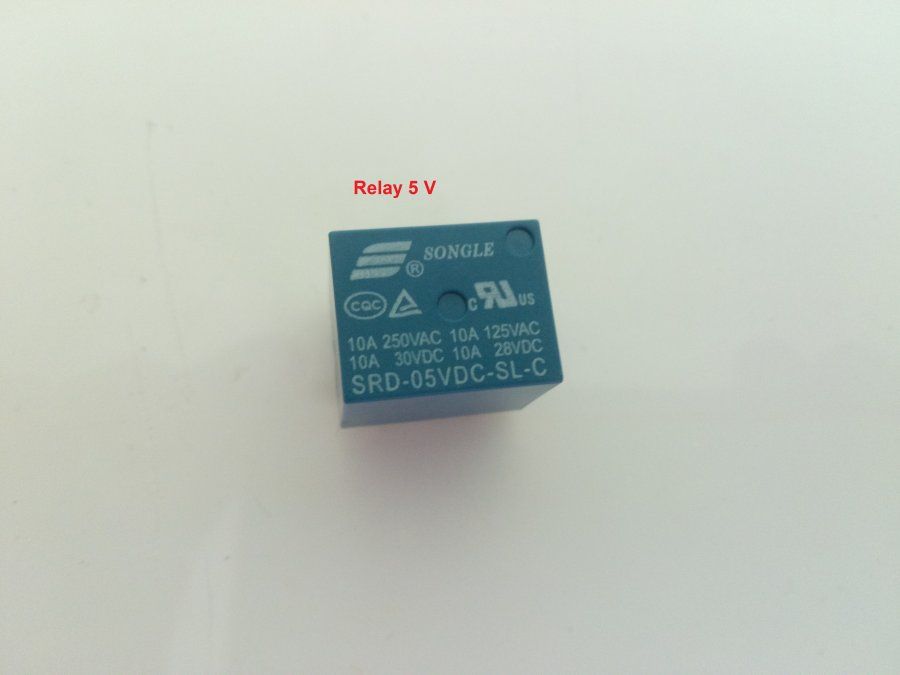

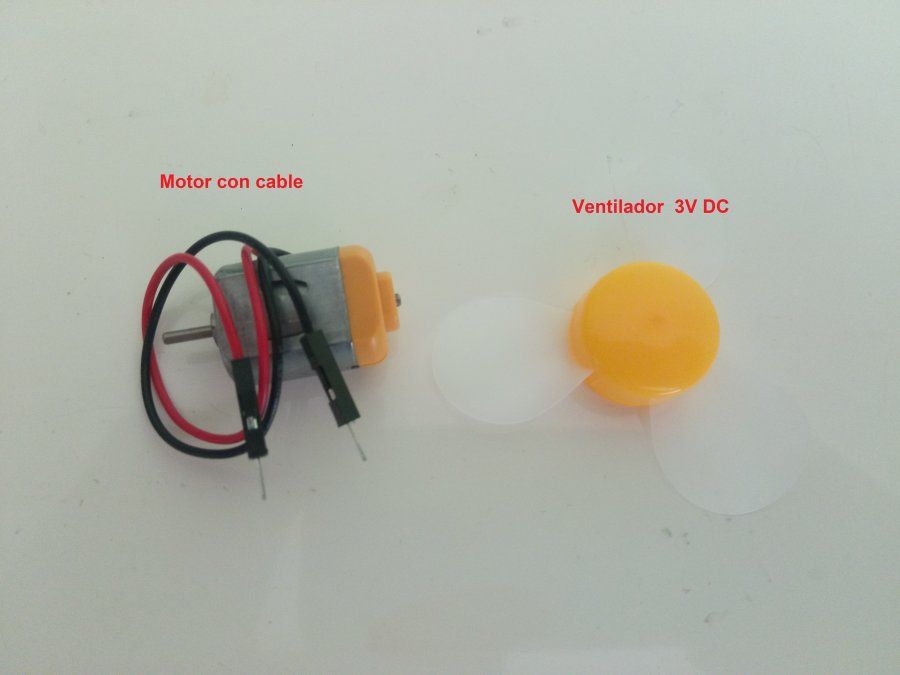

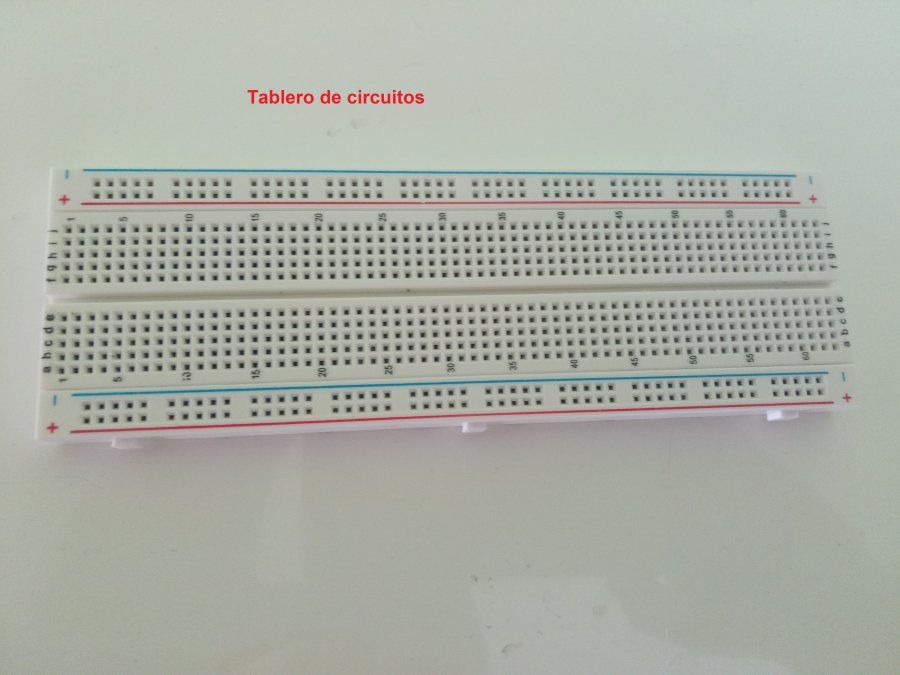

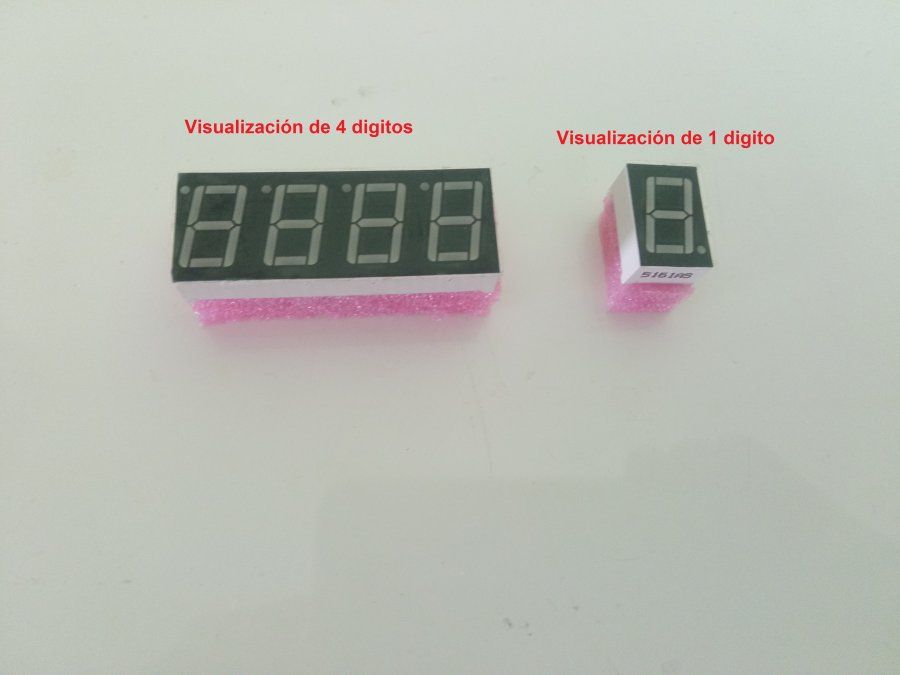

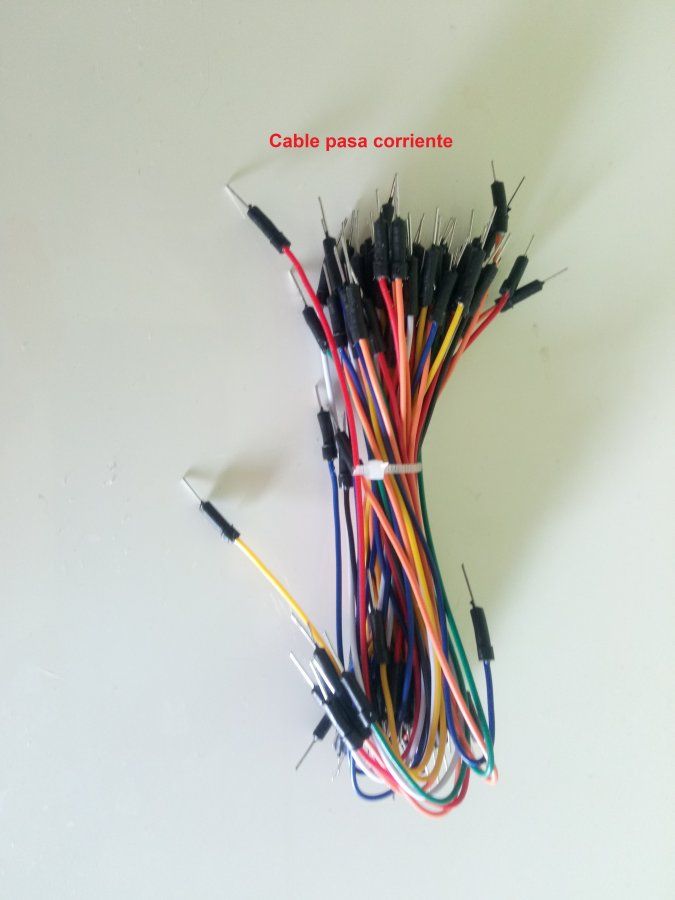

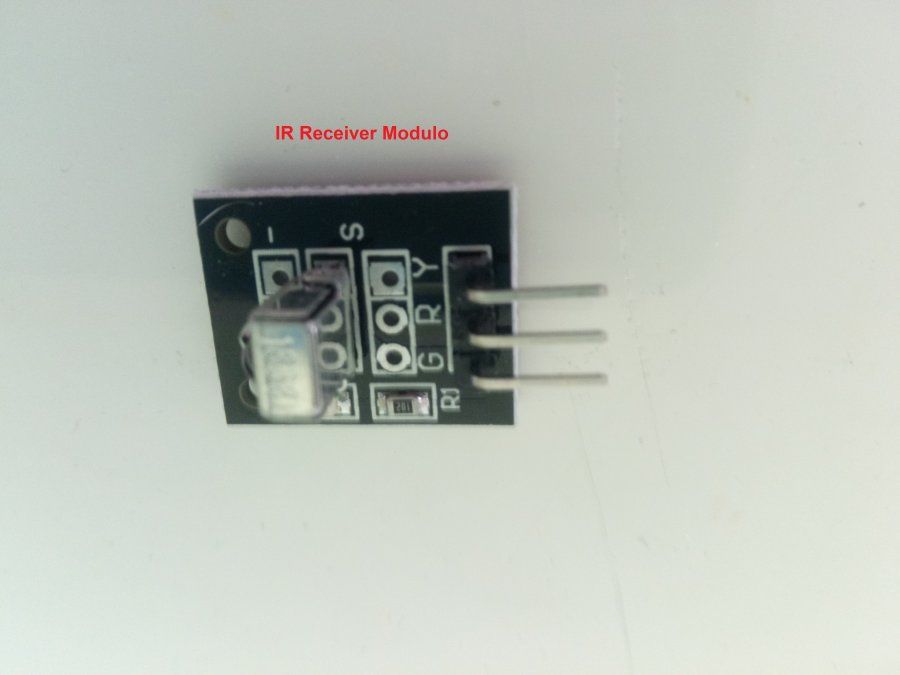

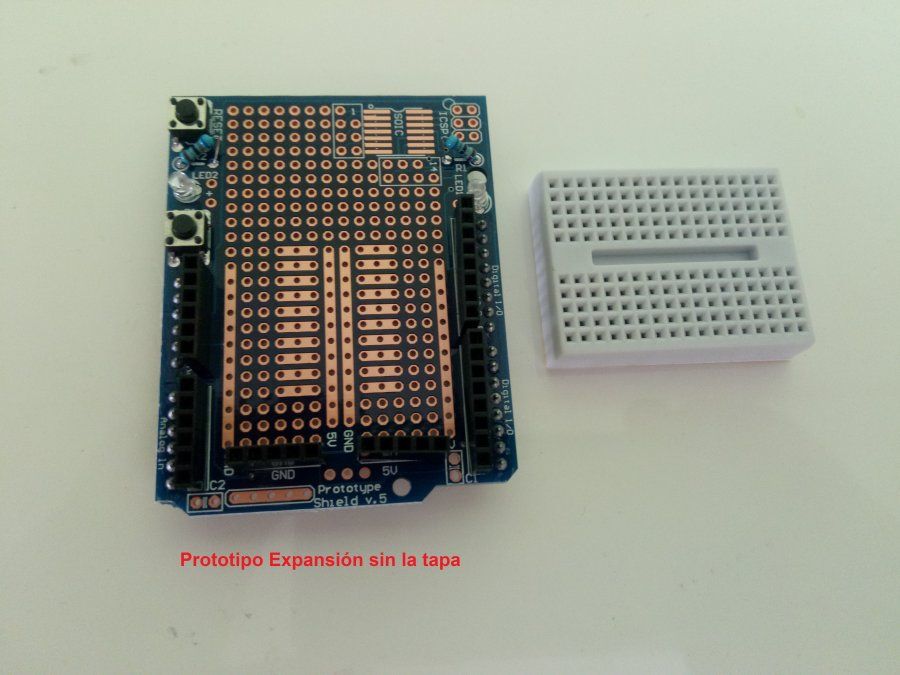

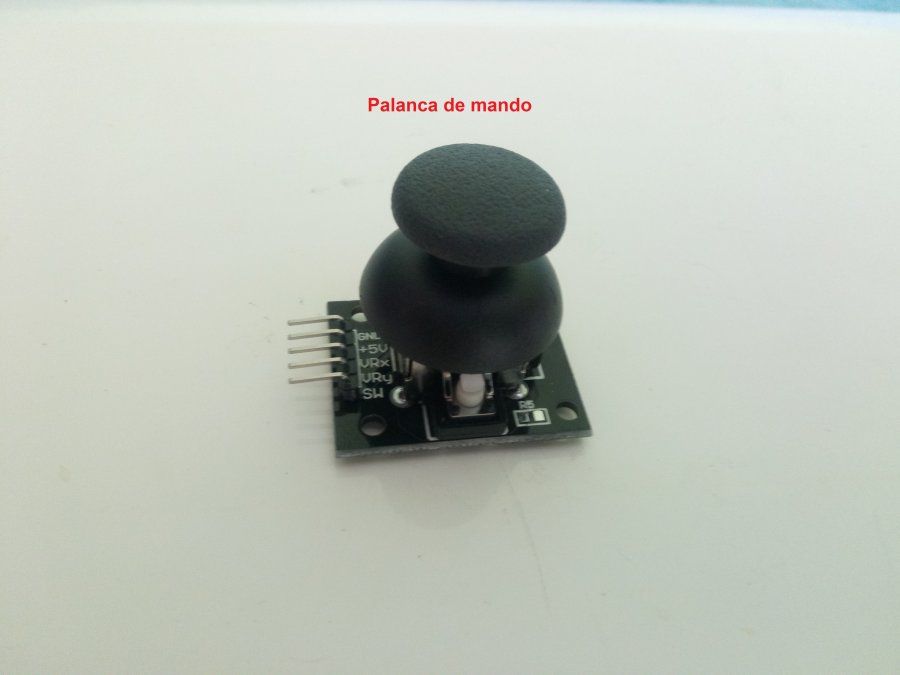

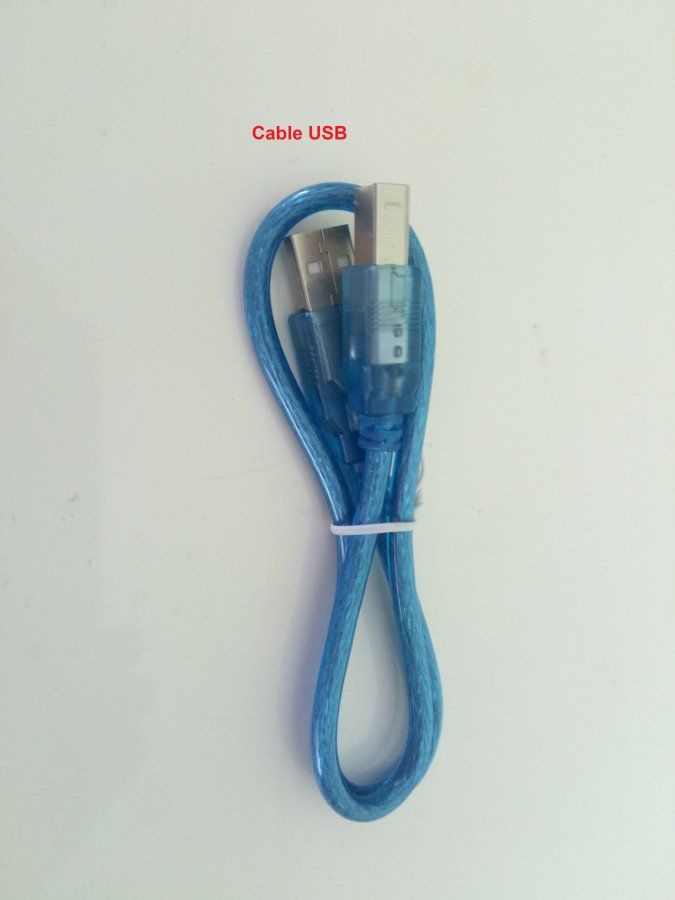

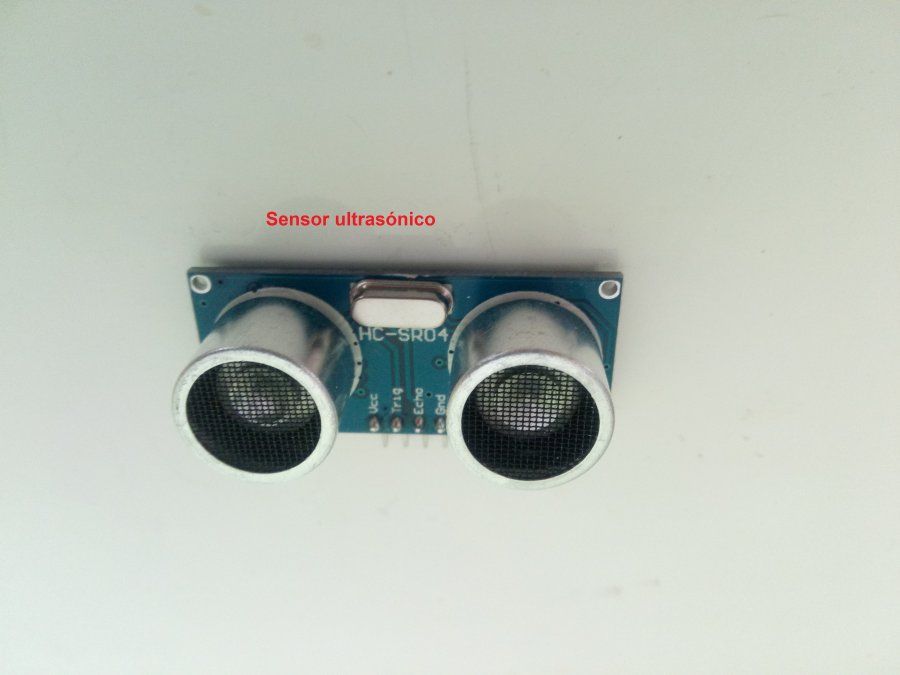

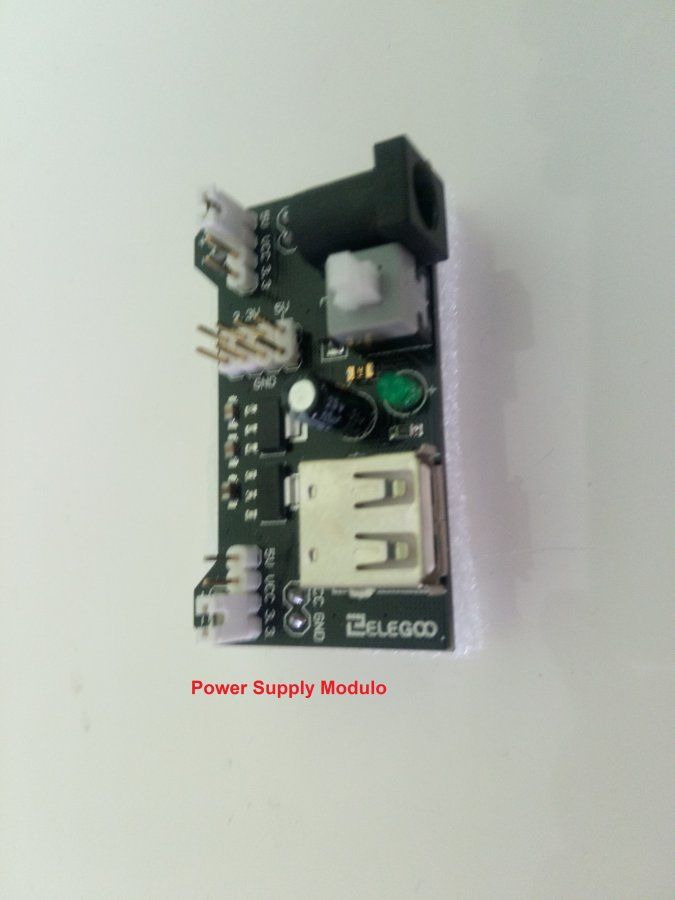

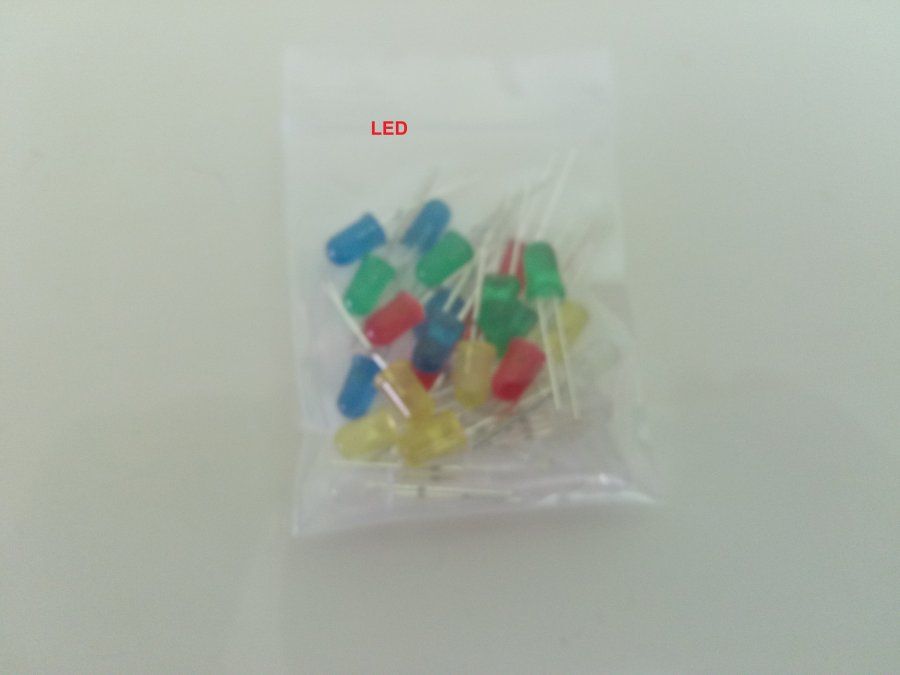

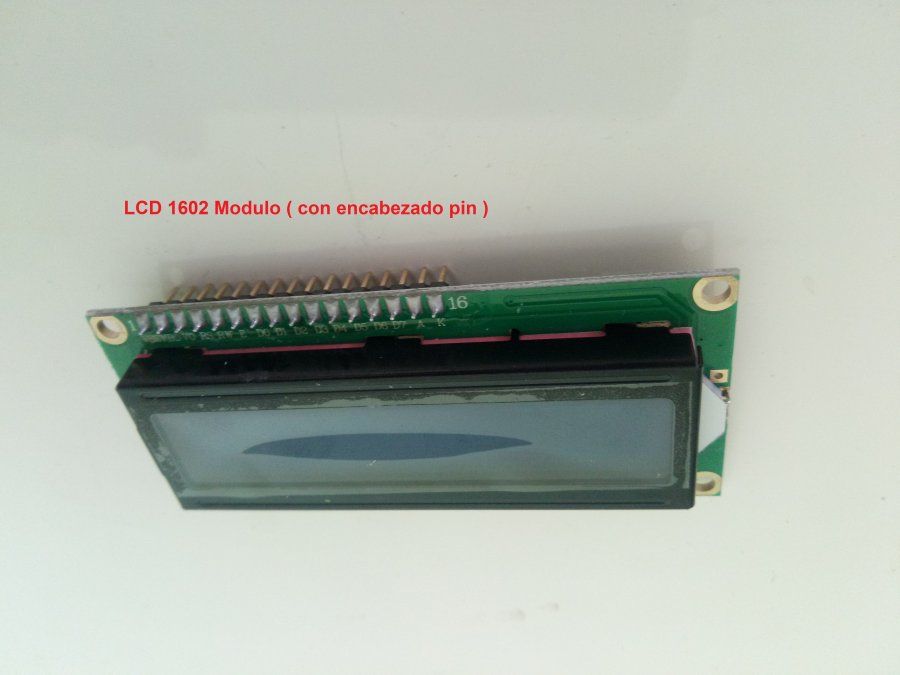

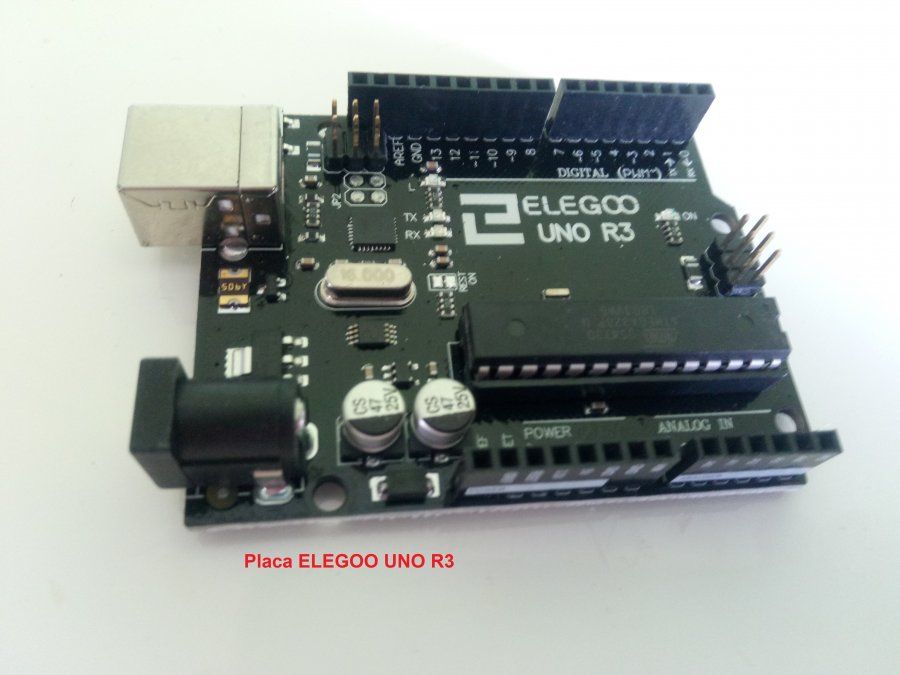

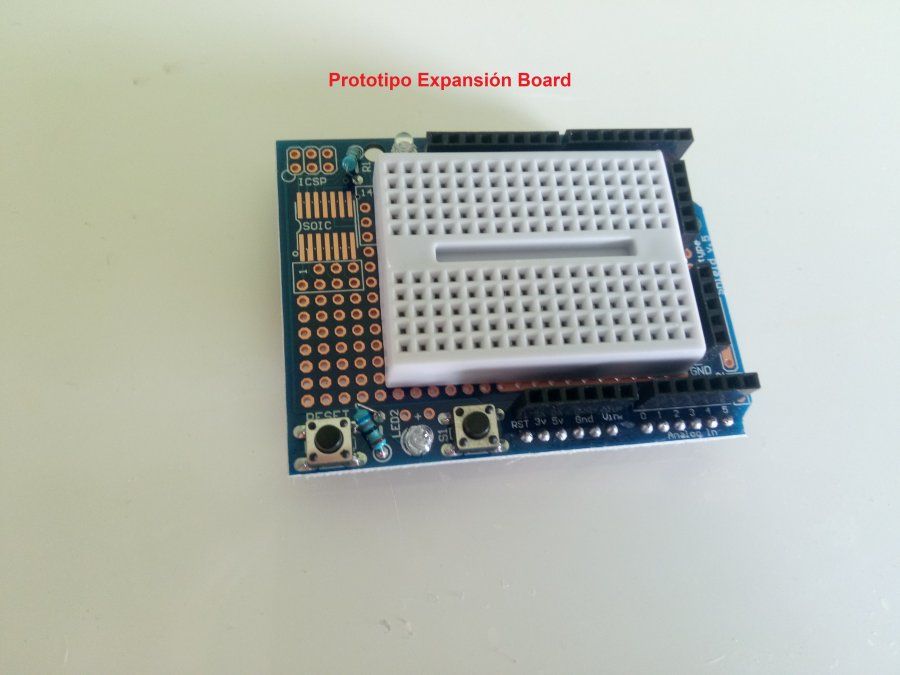

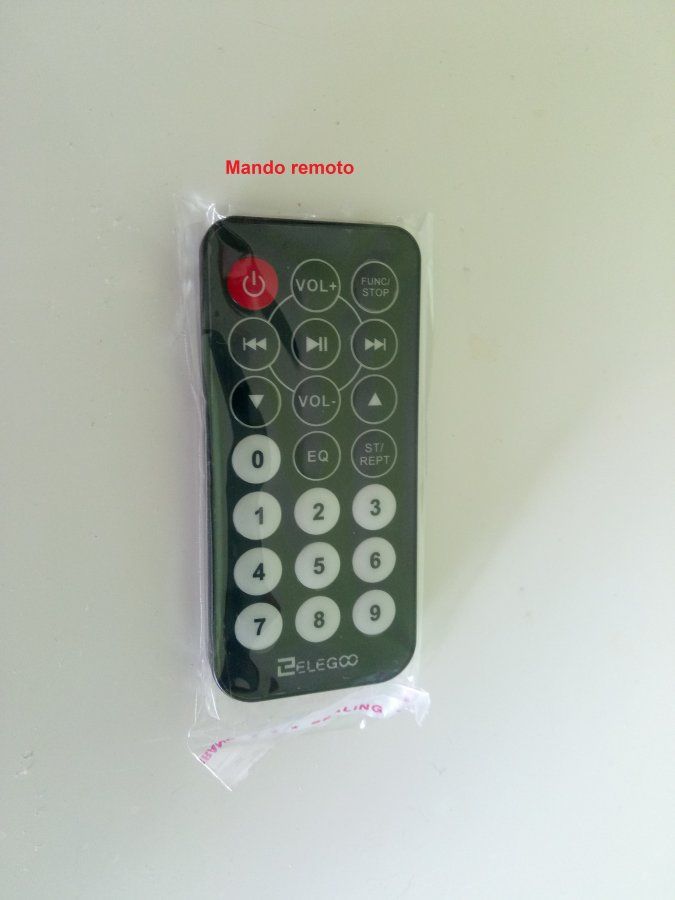

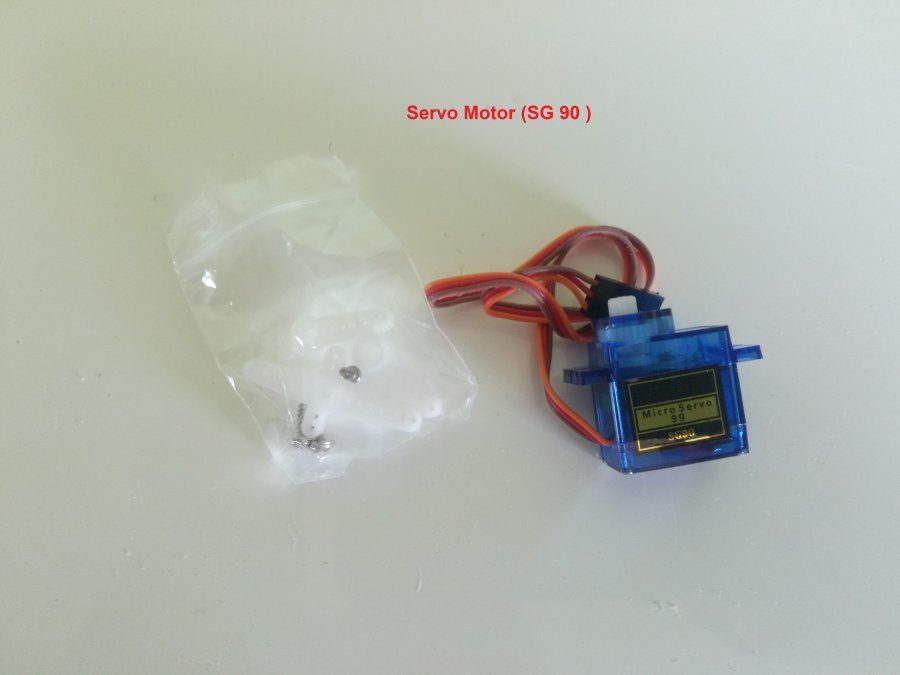

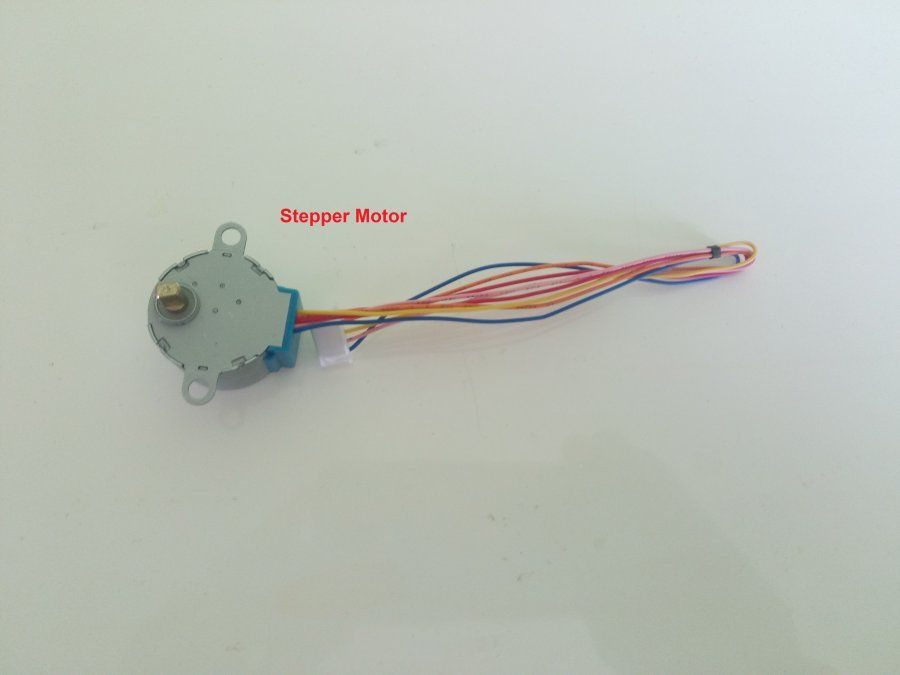

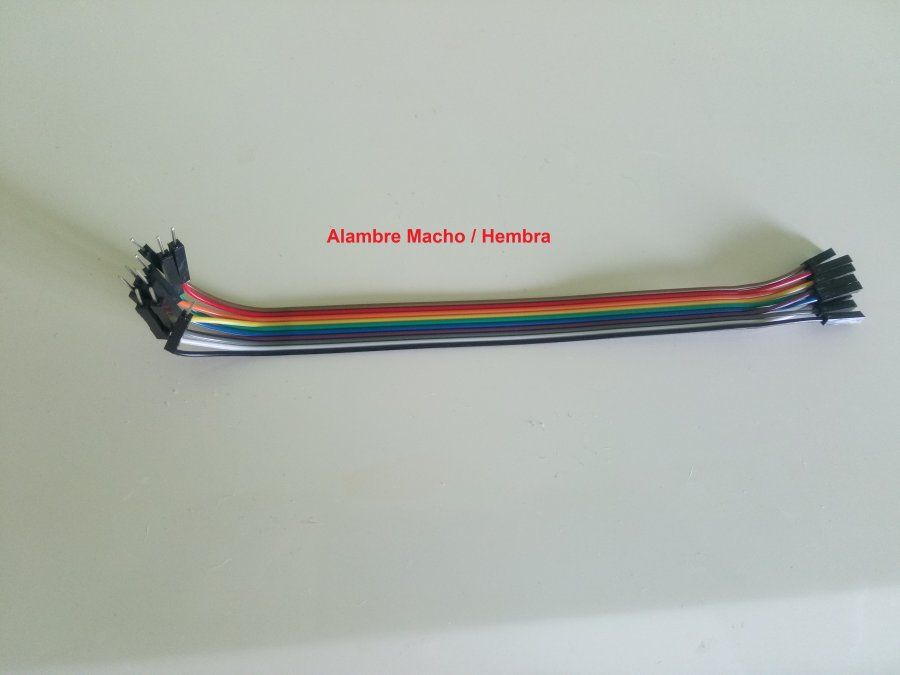

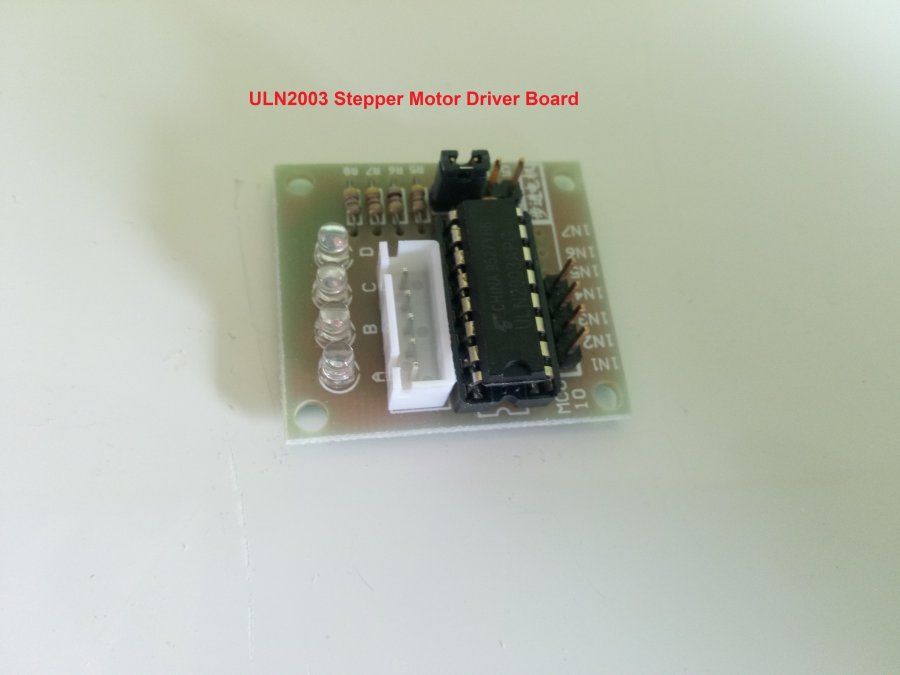

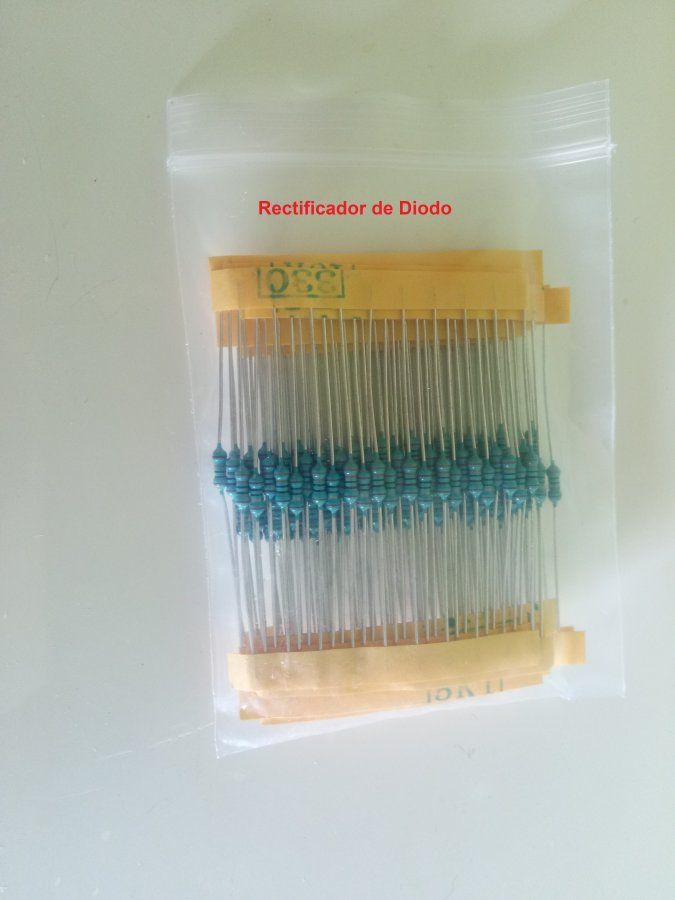

En las siguientes imaguenes que vamos a ver son las piezas que trae...….

IMG_20180605_134920.jpg IMG_20180605_135055.jpg IMG_20180605_135128.jpg

IMG_20180605_135318.jpg IMG_20180605_135338.jpg IMG_20180605_135401.jpg

IMG_20180605_135455.jpg IMG_20180605_135525.jpg IMG_20180605_135609.jpg

IMG_20180605_135635.jpg IMG_20180605_135702.jpg IMG_20180605_135903.jpg

IMG_20180605_135956.jpg IMG_20180605_140016.jpg IMG_20180605_140045.jpg

IMG_20180605_140102.jpg IMG_20180605_140249.jpg IMG_20180605_140320.jpg

IMG_20180605_140355.jpg IMG_20180605_140407.jpg IMG_20180605_140438.jpg

IMG_20180605_140448.jpg IMG_20180605_140456.jpg IMG_20180605_140527.jpg

IMG_20180605_140546.jpg IMG_20180605_140635.jpg

Ya tenemos identificados con sus nombres cada material que nos ha llegado, iremos haciendo diversas pruebas he iremos poniendo imágenes y un resumen de lo que es y para que sirve.

Última edición:

KENSEI

"Estado en reparación por falta de imaginación."
Colaborador
Mensajes
8.408
Puntos
10.415
Móvil
BOOGEE S90 NUBIA Z20
PRUEBAS REALIZADAS.


En esta sección os voy a poner varias pruebas realizadas con el Elegoo uno Arduino.
En primer lugar, para que podamos saber si todo funciona correctamente vamos ha tener que instalar en el Windows el Software del programa Arduino.
Este paso es muy importante hacerlo bien sea en el PC, o en su caso Portátil.

Instalación de bibliotecas adicionales de Arduino.

Una vez instalado el Software de Arduino, utilizando las funciones integradas, se puede ampliar la capacidad de tu Arduino con la biblioteca adicionales.
Las bibliotecas son una colección de código que hace que sea fácil conectar a un sensor, pantalla, módulo, etc.
No os preocupes si al leer esto no sabéis que es y como se instala, viene un manual muy explicativo y con imágenes para hacerlo paso a paso.


IMAGENES / CONTROL MOTOR CON MANDO A DISTANCIA.


Componentes para esta prueba.

(1) x Elegoo Uno R3
(1) x 830 tie-points breadboard
(1) x IR receiver module
(1) x IR remote
(1) x ULN2003 stepper motor driver module
(1) x Stepper motor
(1) x Power supply module
(1) x 9V1A Adaptador
(9) x F-M cables (cables de hembra a macho DuPont)
(1) x M-M cable (hilo puente de macho a macho)

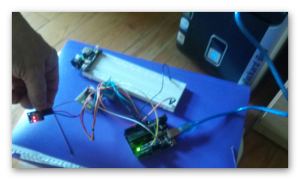

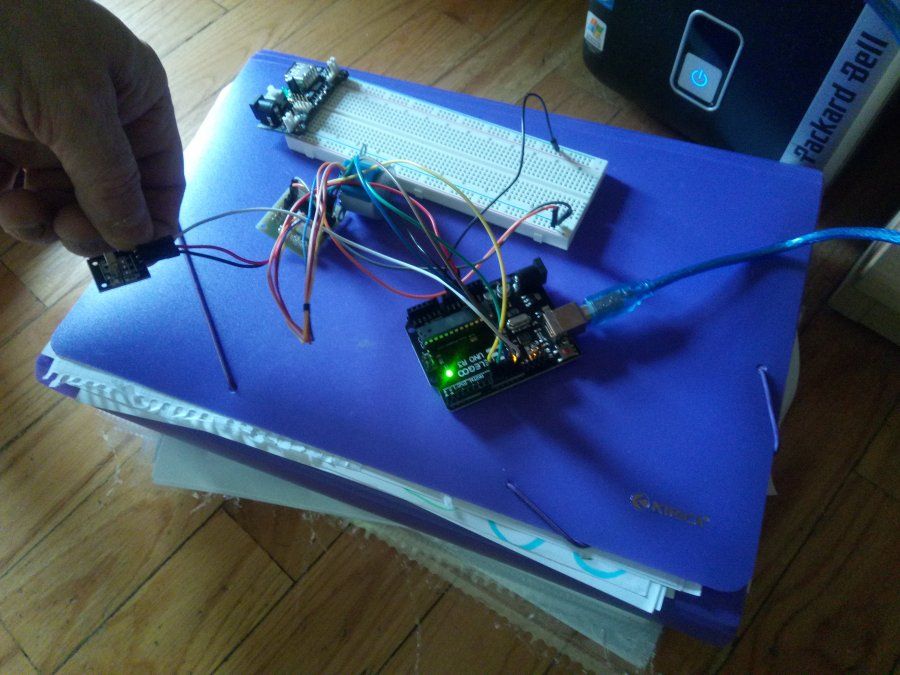

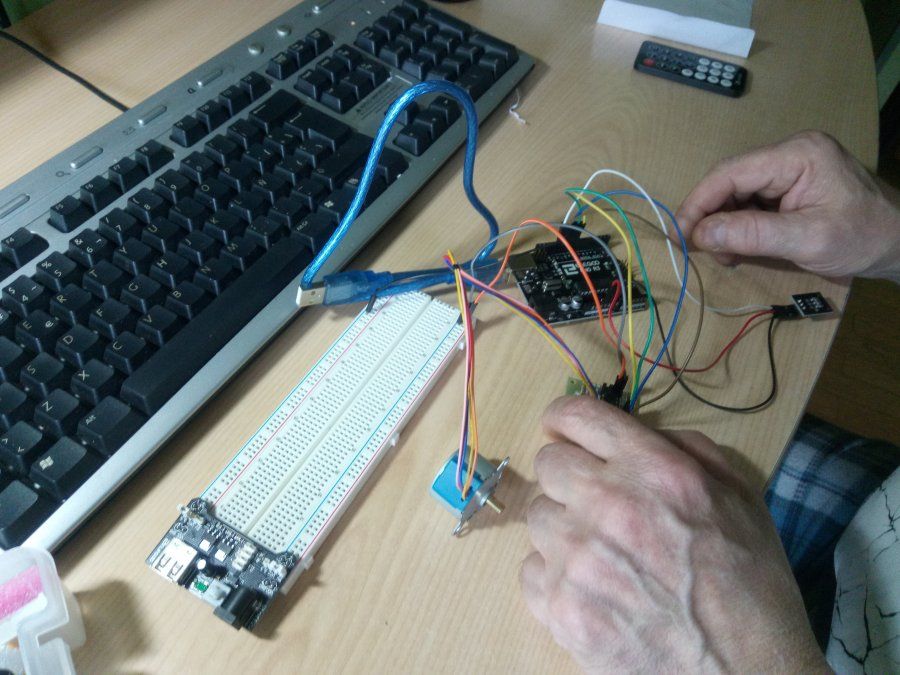

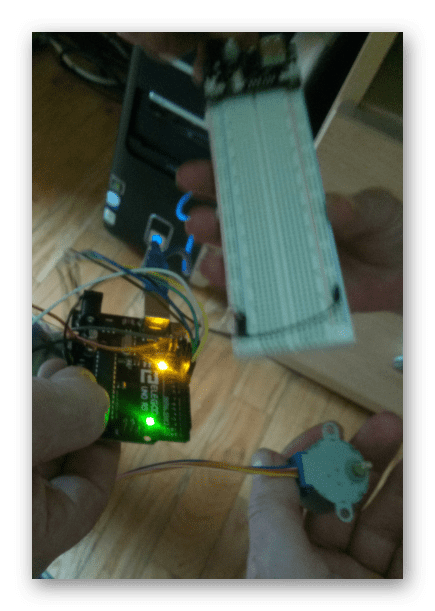

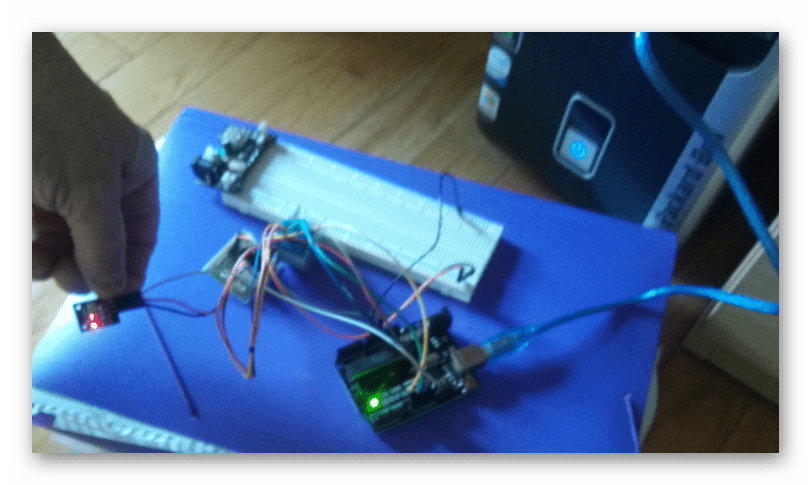

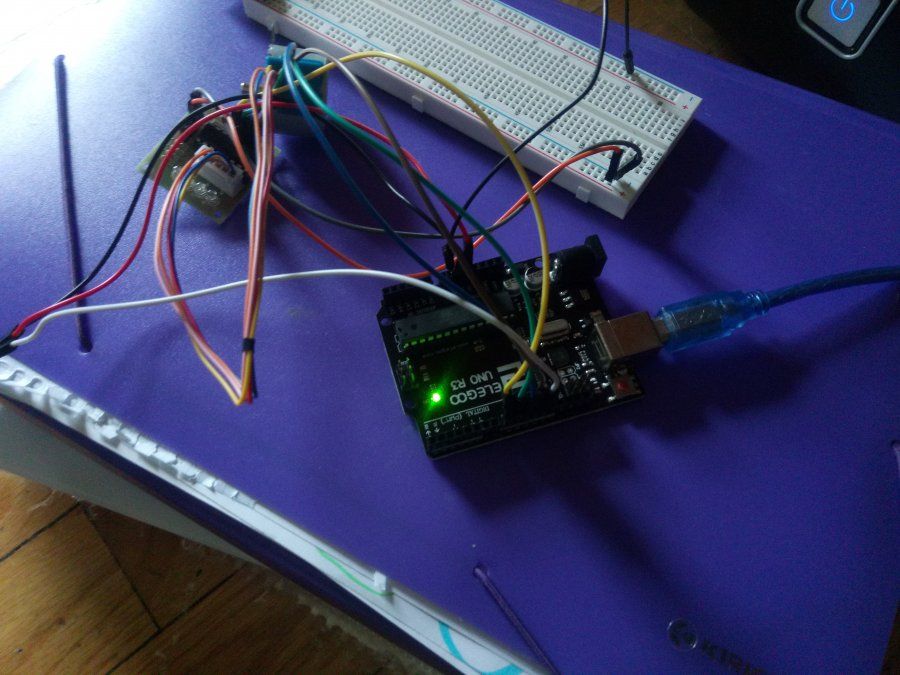

Terminando de instalar en la placa todos los cables y motor.

Ashampoo_Snap_domingo, 10 de junio de 2018_10h49m53s_001_.png

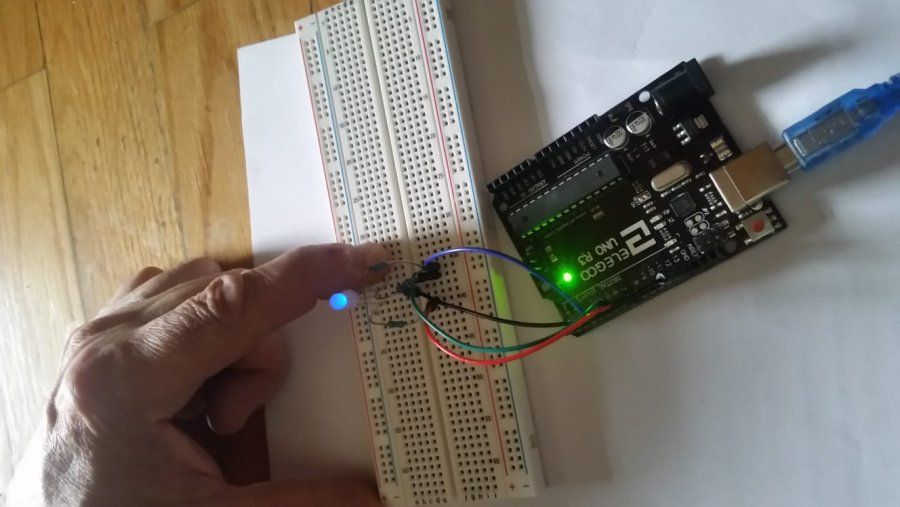

Una vez puesto en el USB del PC, vemos como se ilumina la placa.


Listo para probar si pulsando el motor enciende la luz del LED.
Ashampoo_Snap_domingo, 10 de junio de 2018_10h50m37s_002_.png
Comprobando que funciona correctamente cada vez que pulsamos el motor.


Cuando se pulsa para que se apague y funciona correctamente.

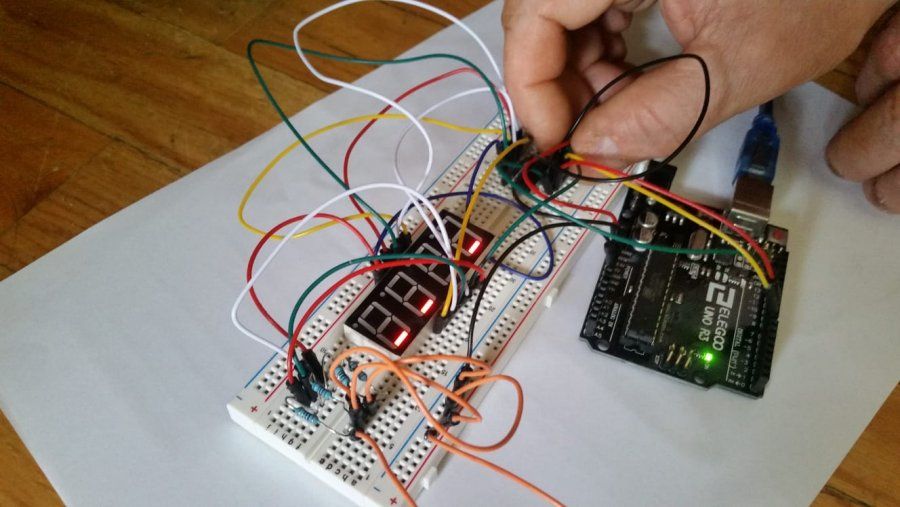

IMAGEN / DISPLAY 4 DÍGITOS.

Componentes para esta prueba.

(1) x Elegoo Uno R3
(1) x 830 tie-punto breadboard
(1) x 74HC595 IC
(1) x display de 4 dígitos de 7 segmentos
(4) x 220 ohm resistencias
(23) x M-M cables (cables de puente de macho a macho)



IMG-20180611-WA0000.jpg Ashampoo_Snap_lunes, 11 de junio de 2018_13h45m57s_001_.png

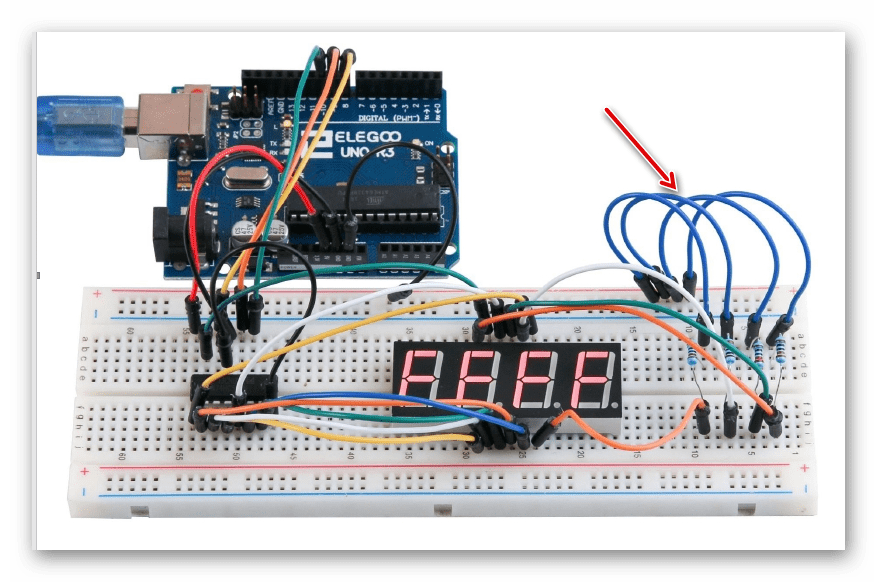

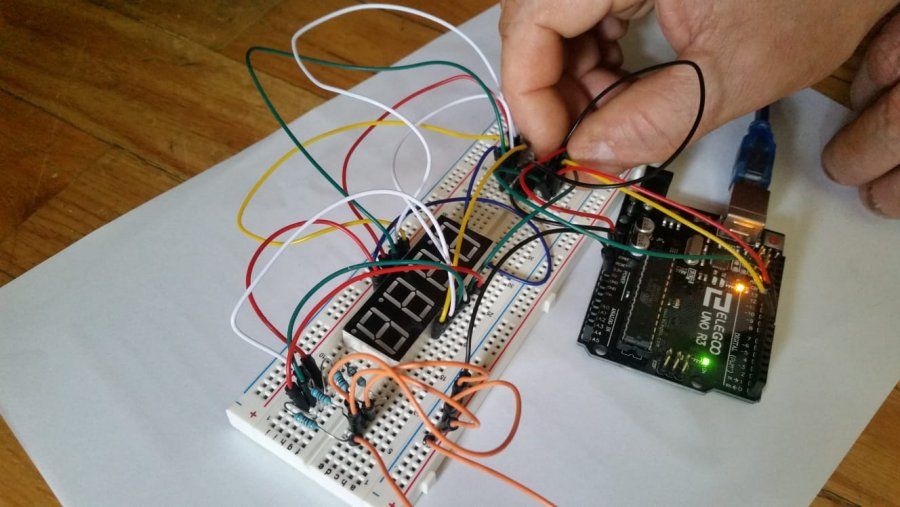

Instalación de todo el material para su prueba, tenemos que decir que en el kit no viene 4 resistencias que faltan para que los números se queden en la pantalla, si que en el momento de encender se ha visto que salían 6666, pero luego se ha quedado como se ven en la siguiente imagen.



IMAGENES / 14 PANTALLA LCD.

Componentes para esta prueba.

(1) x Elegoo Uno R3

(1) x LCD1602 módulo

(1) x Potenciómetro (10k)

(1) x 830 tie-puntos Breadboard

(16) x M-M cables (cables de puente de macho a macho)

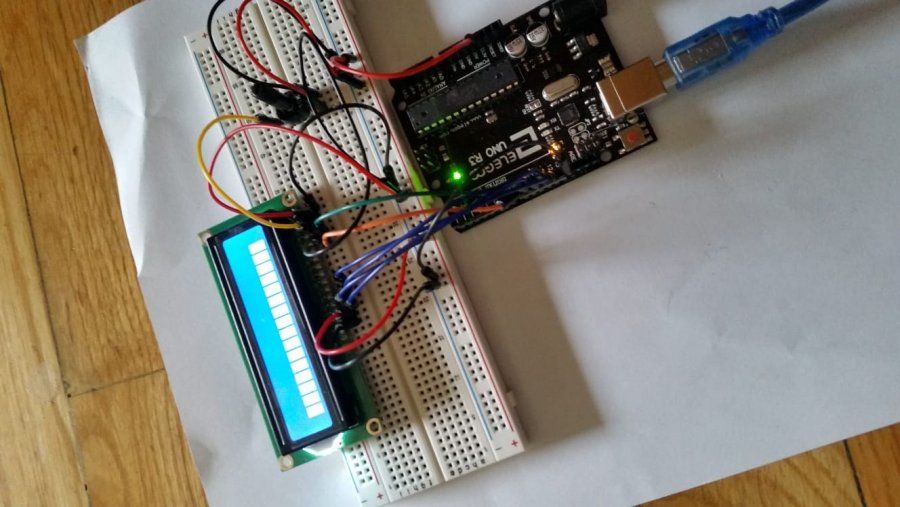

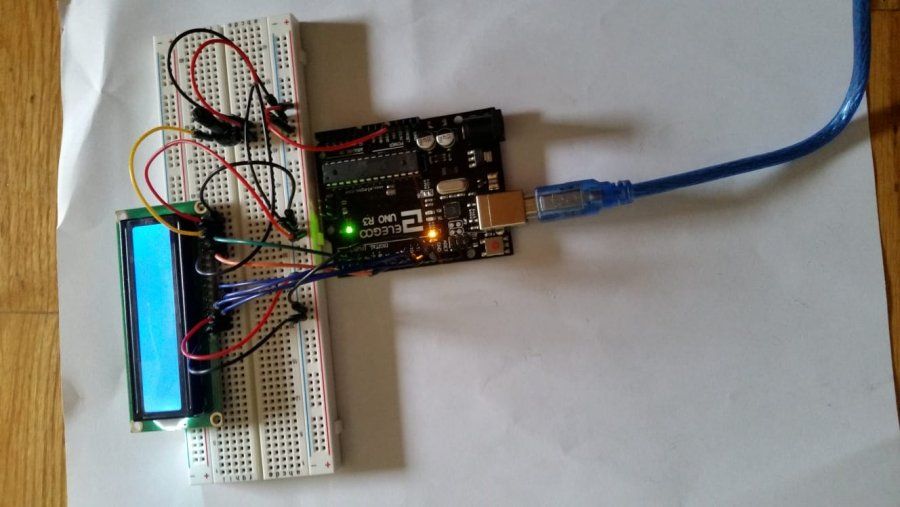

IMG-20180612-WA0002.jpg IMG-20180612-WA0003.jpg


Una vez que comprobamos que el LCD funciona en la placa, sólo quedaría instalar los drivers para que en la pantalla se pueda leer en ingles.

Última edición:

KENSEI

"Estado en reparación por falta de imaginación."
Colaborador
Mensajes
8.408
Puntos
10.415
Móvil
BOOGEE S90 NUBIA Z20
Para terminar las pruebas, en esta ocasión vamos a poner varias imágenes más fáciles con el Elegoo uno Arduino.

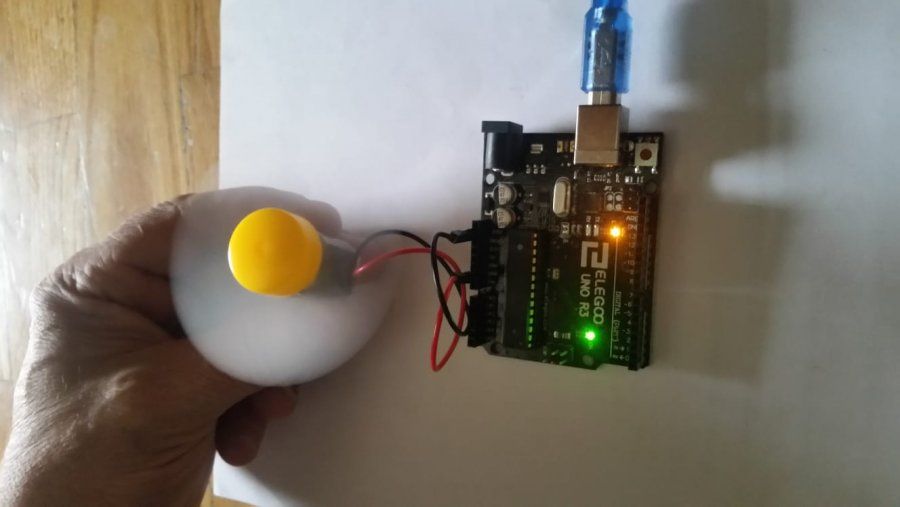

IMAGENES / VENTILADOR.

Componentes para esta prueba.

(1) x Elegoo Uno R3

(1) x 830 tie-punto breadboard

(1) x L293D IC

(1) x Aspa de ventilador y motor de 3-6v

(5) x M- M cables (cables de puente de macho a macho)

(1) x Módulo de alimentación

(1) x 9V1A adaptador corriente


IMG-20180613-WA0002.jpg IMG-20180613-WA0003.jpg

Como se ve funciona muy bien el ventilador una vez que se instala todos los componentes.

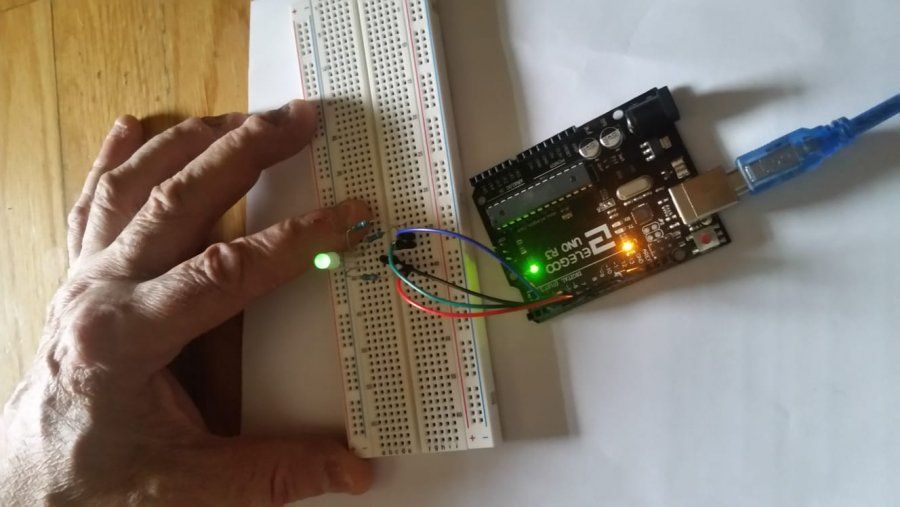

IMAGEN / LED.


Componentes para esta prueba.

(1) x Elegoo Uno R3

(1) x 830 puntos tie breadboard

(8) x leds

(8) x resistencias de 220 ohmios

(1) x IC x 74hc595

(14) x M M cables (cables de puente de macho a macho)

IMG-20180613-WA0004.jpg IMG-20180613-WA0006.jpg
Funcionamiento de dos led, funcionando correctamente.

IMAGEN / SERVO MOTOR.

Componentes para esta prueba.

(1) x Elegoo Uno R3

(1) x Servo (SG90)

(3) x M M cables (cables de puente de macho a macho)

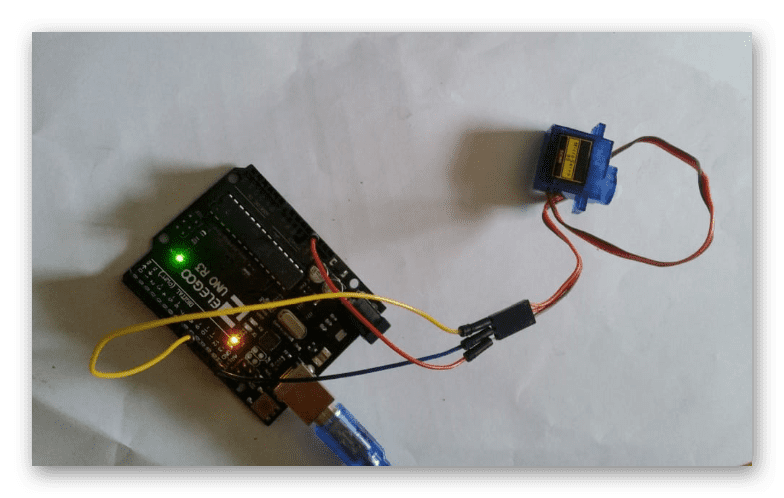

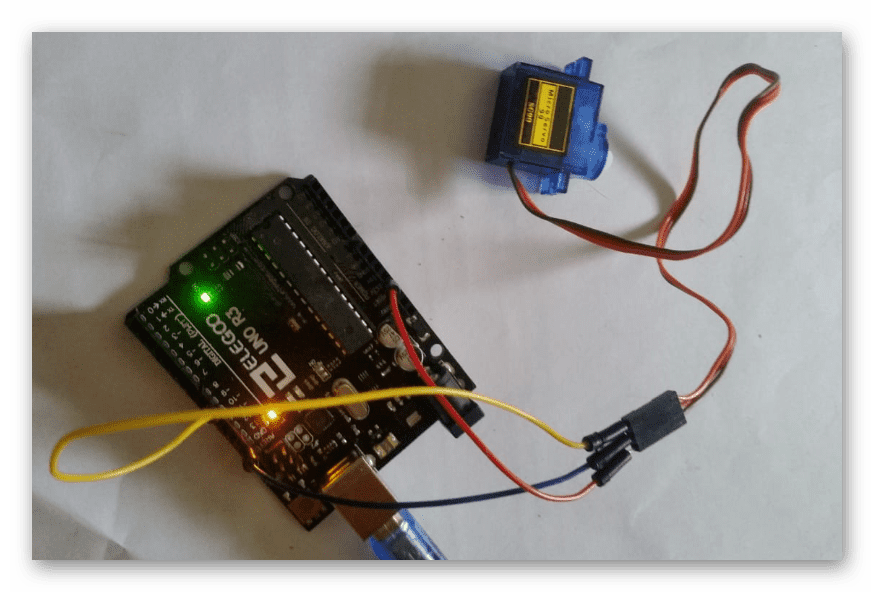

Ashampoo_Snap_miércoles, 13 de junio de 2018_15h38m01s_001_.png Ashampoo_Snap_miércoles, 13 de junio de 2018_15h38m22s_002_.png
Funcionando al 100%

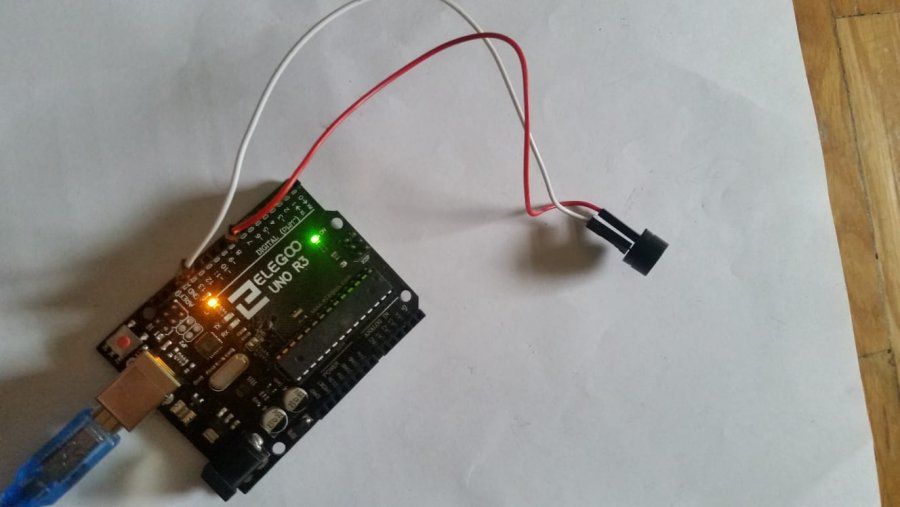

IMAGEN / ZUMBADOR PASIVO.

Componentes para esta prueba.

(1) x Elegoo Uno R3

(1) zumbador pasiva de x

(2) x F M cables (cables de hembra a macho DuPont)

Sin problemas funciona el zumbido.

Última edición:

KENSEI

"Estado en reparación por falta de imaginación."
Colaborador
Mensajes
8.408
Puntos
10.415
Móvil
BOOGEE S90 NUBIA Z20
CONSIDERACIONES FINALES.

En líneas generales el Elegoo uno Arduino, tiene una diversidad de materiales que con ellos se puede trabajar.
Teniendo en cuenta siempre que tiene sus limitaciones, pero que nos ayudara en problemas que no sean muy complicados.

AGRADECIMIENTO.


Desde aquí quiero agradecer a ELEGOO , por la cesión del ELEGOO UNO ARDUINO, para poder realizar esta review y confiar en “Móviles Dual Sim”
Dar las gracias a @Breixo y a todos mis compañeros del @Staff, confiar en mí para realizar este trabajo y sobre todo por dejarme ser parte de esta gran comunidad.
También quiero agradecer a todos los usuarios del foro y su interés en esta review, sin vosotros este foro y estos terminales no tendrían sentido.


MUY IMPORTANTE.

“Esta review ha sido realizada por un miembro del Staff del foro Móviles Dual Sim. Nuestra review son totalmente imparciales en lo relativo a las tiendas y marcas, realizamos review 100% objetivas en las que en ningún caso ocultaremos vicios, fallos o errores del producto analizado siempre y cuando los hayamos detectado. Esta es nuestra seña de identidad, estos somos y seremos Móviles Dual Sim.

Última edición:

KENSEI

"Estado en reparación por falta de imaginación."
Colaborador
Mensajes
8.408
Puntos
10.415
Móvil
BOOGEE S90 NUBIA Z20
@reixavi Por lo que veo el Raspberry es una placa para varias cosas también, incluso para las pruebas de móviles.
He puesto unas imágenes de la primera prueba, a ver si esta tarde puedo poner una o dos más.


blood

No le abandones, el no lo haría contigo.
Diamante
Cocinero
Mensajes
5.051
Puntos
8.745
Siempre me ha llamado la atención esto. Que vas a construir @KENSEI :wink:


KENSEI

"Estado en reparación por falta de imaginación."
Colaborador
Mensajes
8.408
Puntos
10.415
Móvil
BOOGEE S90 NUBIA Z20
Siempre me ha llamado la atención esto. Que vas a construir @KENSEI :wink:

A la hora de mirar porque no funciona un componente en una placa, bien de PC, móvil, radio, etc. Se hace las pruebas en el Elegoo uno Arduino, con los componentes de la placa afectada, así podemos saber que material falla y una vez subsanado ya se puede volver a estañar o cambiar en su caso el componente por uno nuevo.
Simplificándolo a grandes rasgos es para lo que sirve el Elegoo uno Arduino.
