Hola, abro este Hilo por que no encontré nada a respecto.

Mi x26i a sufrido un "pequeño" accidente llevándolo en el bolsillo en algún movimiento o algo el LCD se partió.
y no consigo ningún tutorial de como desmontarlo ni fotos que me orienten, ¿Alguien lo a desmontado de esta manera?


por si alguien le interesa la web donde pueden conseguir los Touch Screen Panel y Inner LCD for X26i

Webs donde conseguir recambio "según encuentre mas las iré añadiendo si sabéis mas decirlas para añadirlas"

(Eliminadas por petición)

La verdad es que es relativamente fácil, pero con estas cosas tienes que tener mucho cuidado. Te cuento los pasos a seguir:

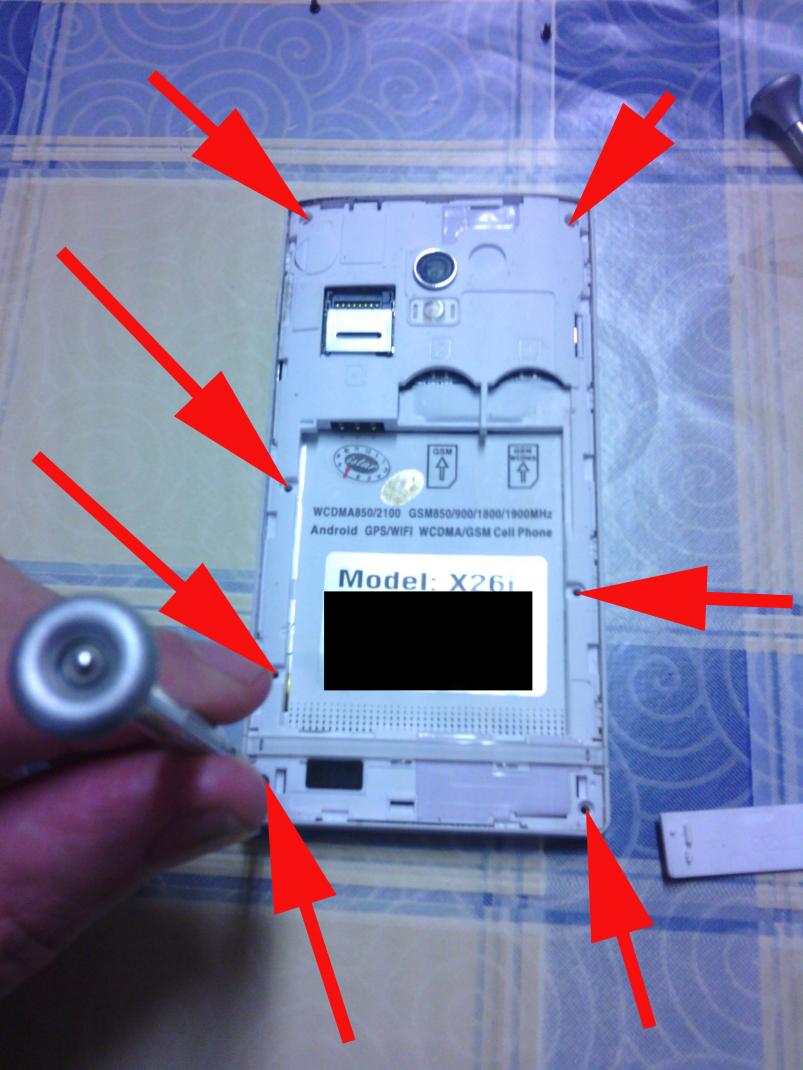

1 - Quitas la tapa de la batería y la tapita de la parte inferior del móvil. Ambas tienen una ranura y se pueden abrir fácilmente usando un destornillador plano pequeño.
2 - Por supuesto, quita la batería, las 2 sim y la microsd.
3 - Ahora retira todos los tornillos que veas con un destornillador de estrella pequeño. Fíjate que los de la parte central del móvil son algo más cortos que los de los bordes. Por cierto, el tornillo de la esquina inferior derecha tiene una pegatina, por lo que anularas la "garantía".
4 - Ya puedes quitar la carcasa haciendo un poco de fuerza, porque sólo va encajada.
5 - Verás que la cámara tiene una especie de rueda dentada alrededor, con eso controlas el ajuste del foco. Para poder probarla, coloca la batería en su sitio y pégala con celo a los laterales, ya que al no estar el marco no queda fija.
6 - Enciende el móvil, ve a la cámara y puedes ir moviendo manualmente la rueda dentada con el destornillador plano hasta que veas lo más nítida posible la imagen en la pantalla.
7 - Yo aproveché para limpiar con un bastoncillo y alcohol la lente y el cristal de la carcasa por dentro.
8 - Una vez lo veas bien, realiza el proceso inverso para montarlo. Igual te cuesta un poco encajar la carcasa de los tornillos. Fíjate que encaje todo bien, ya que a mí me chocaba con el botón de encendido y luego no cerraba la tapa de la batería.

Espero que no te moleste que utilice tu pequeño tutorial para desmontar el móvil
@asiainorama

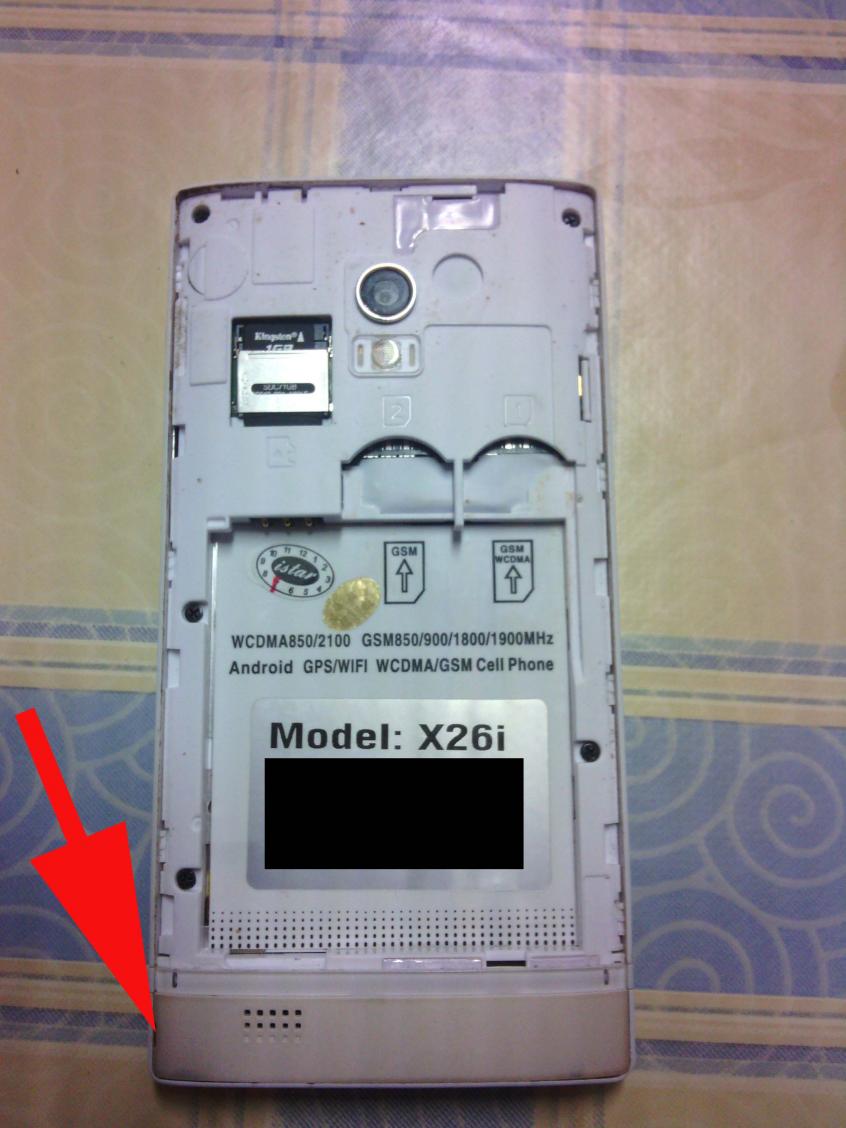

1 - Quitas la tapa de la batería y la tapita de la parte inferior del móvil. Ambas tienen una ranura y se pueden abrir fácilmente usando un destornillador plano pequeño.
[/COLOR] FOTO 1.jpg
2 - Por supuesto, quita la batería, las 2 sim y la microsd.

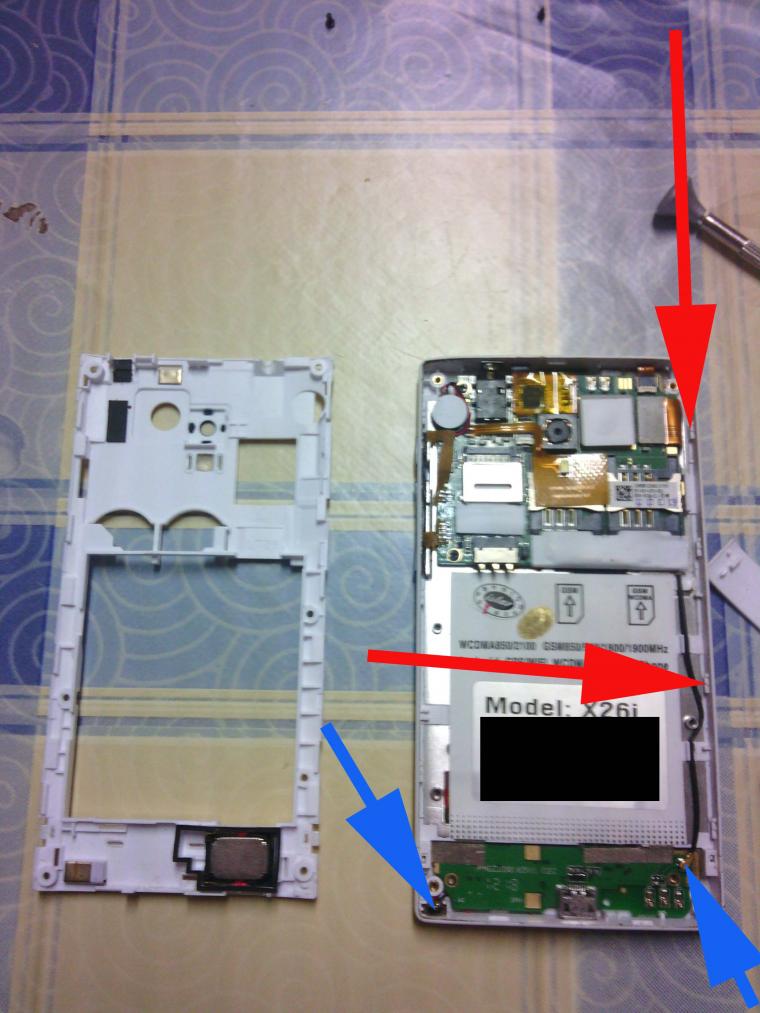

3 - Ahora retira todos los tornillos que veas con un destornillador de estrella pequeño. Fíjate que los de la parte central del móvil son algo más cortos que los de los bordes.
FOTO 2.jpg
4 - Ya puedes quitar la carcasa haciendo un poco de fuerza, porque sólo va enganchada por unas pestañitas laterales.

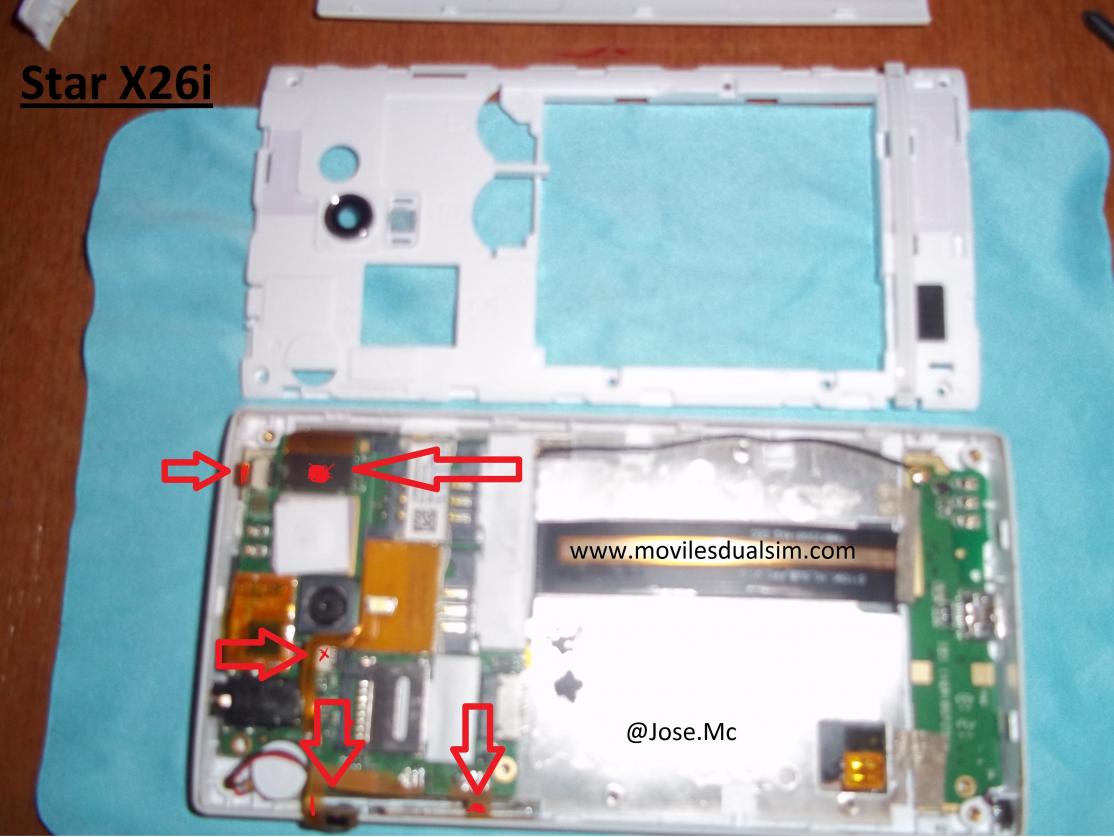

5 - La tarjeta de abajo está sujeta por 2 tornillos pequeños y la de arriba por uno pequeño y otro más grande, quita los 4.
FOTO 3.jpg
6 - Hay que quitar la pegatina que queda debajo de la batería con mucho cuidado y de abajo hacia arriba.

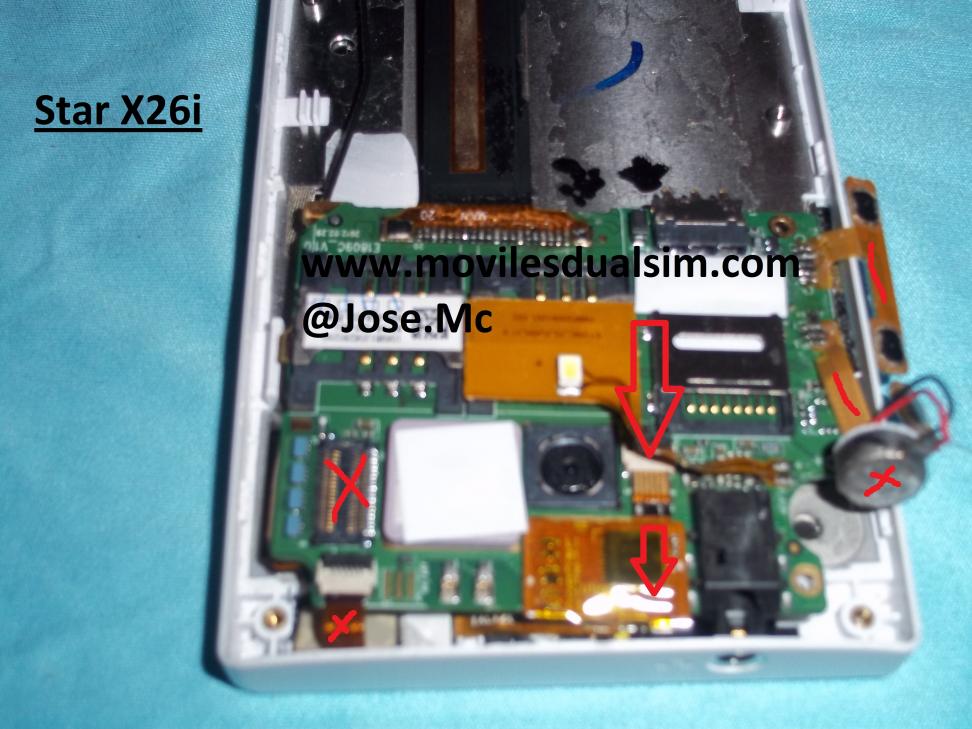

7 - Quita el conector grande de la tarjeta de arriba apalancándolo con un destornillador plano.
8 - Ahora ya puedes sacar la tarjeta de abajo y girar con cuidado la de arriba ya que está sujeta por un cable hacia la pantalla.
9 - La pantalla está conectada por un cable plano que sale a tirón, pero antes tienes que despegar una tarjeta amarilla que va pegada a la placa base. Ya puedes sacar la placa base y la inferior.
FOTO 5.jpg
10 - Con todas las tarjetas quitadas, presiona un poco por dentro de la
carcasa hacia la pantalla por la parte inferior, cerca de los botones táctiles. Verás que la pantalla asoma un poco por fuera del marco.

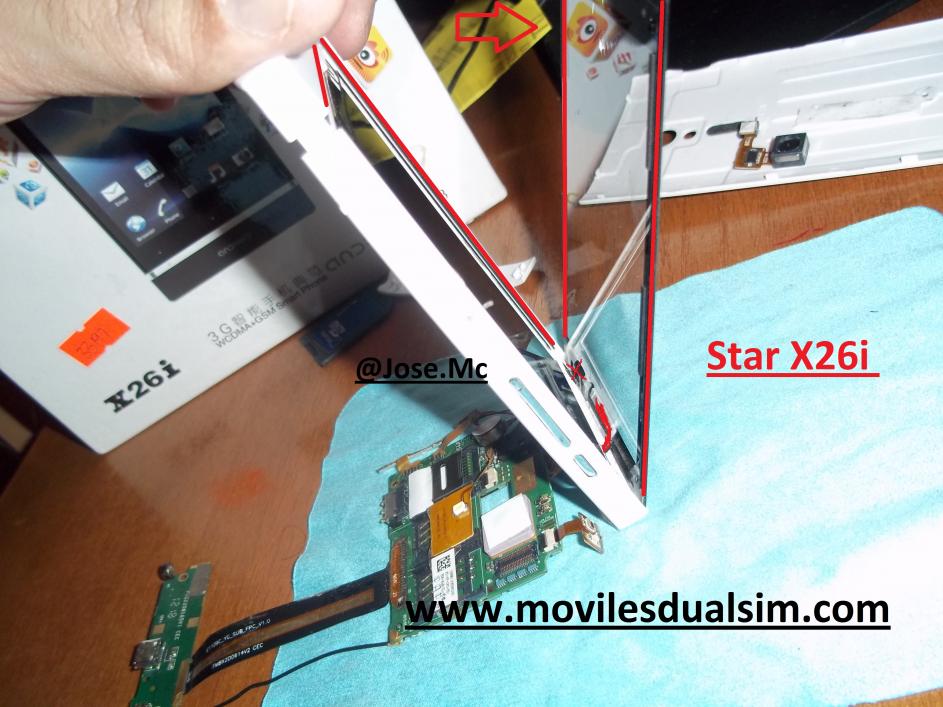

11 - Mete un destornillador plano entre el marco de la carcasa y la pantalla y ve despegándola con cuidado desde abajo hacia arriba. Cuando esté totalmente despegada, saca el cable plano.
(Añado que la pantalla esta apegada si veis que no sale no la fuerces usa un cuter para cortar el pegamento)

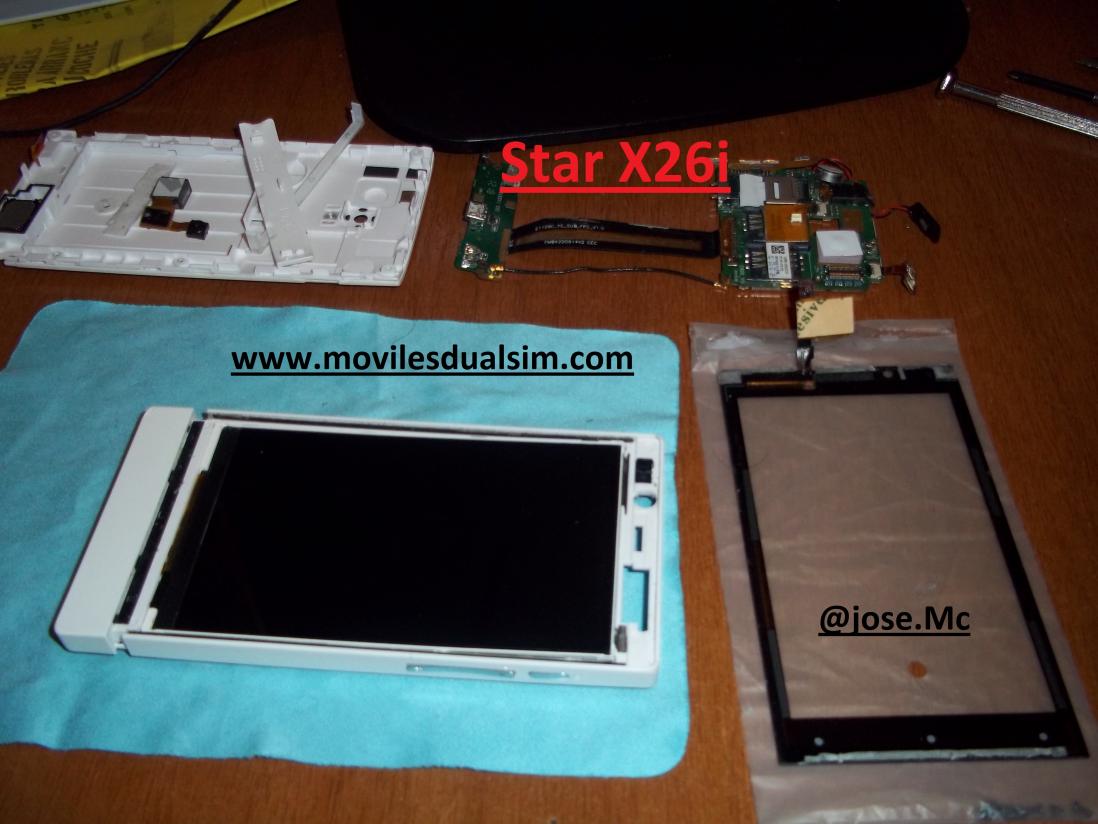

12 - Si has hecho todo bien, ahora tienes la parte táctil en la mano y el LCD libre.

FOTO 7.jpg

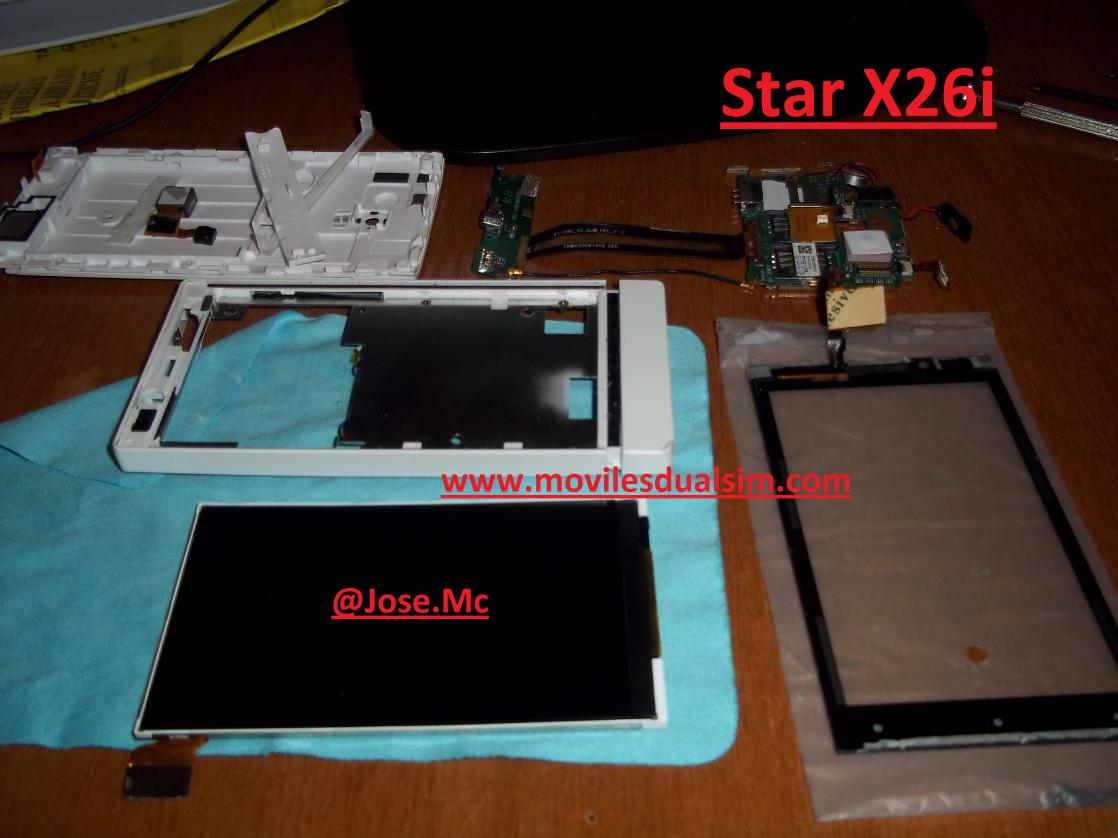

13 - Ahora puedes sacar la LCD para terminar y Cambia lo que necesites y realiza el proceso inverso para montarlo.

FOTO 8.jpg

Sobre todo fíjate que no se quede polvo entre el panel táctil y el LCD antes de volver a pegarlo y ten mucho cuidado con los cables planos durante todo el proceso. Ya sabes que cualquier fallo puede ser crucial.
Si tienes dudas, pregunta que intentaré explicártelo con más detalle.
Un saludo y suerte.>>
espero que les sea de ayuda y siento la calidad de la fotos

Agradecimientos a @asiainorama @morfeus

Un saludo Jose.Mc

Última edición por un moderador:

asiainorama

Mr.
Simdualero de Platino
1 Dic 2011
384
15
869
Lima
#2
Hola, abro este Hilo por que no encontré nada a respecto.

Mi x26i a sufrido un "pequeño" accidente llevándolo en el bolsillo en algún movimiento o algo el LCD se partió.
y no consigo ningún tutorial de como desmontarlo ni fotos que me orienten, ¿Alguien lo a desmontado de esta manera?


por si alguien le interesa la web donde pueden conseguir los Touch Screen Panel y Inner LCD for X26i

http://www.eforchina.com/product/default!search.do?keyword=x26i gracias a @jompy1

La verdad es que es relativamente fácil, pero con estas cosas tienes que tener mucho cuidado. Te cuento los pasos a seguir:
1 - Quitas la tapa de la batería y la tapita de la parte inferior del móvil. Ambas tienen una ranura y se pueden abrir fácilmente usando un destornillador plano pequeño.
2 - Por supuesto, quita la batería, las 2 sim y la microsd.
3 - Ahora retira todos los tornillos que veas con un destornillador de estrella pequeño. Fíjate que los de la parte central del móvil son algo más cortos que los de los bordes. Por cierto, el tornillo de la esquina inferior derecha tiene una pegatina, por lo que anularas la "garantía".
4 - Ya puedes quitar la carcasa haciendo un poco de fuerza, porque sólo va encajada.
5 - Verás que la cámara tiene una especie de rueda dentada alrededor, con eso controlas el ajuste del foco. Para poder probarla, coloca la batería en su sitio y pégala con celo a los laterales, ya que al no estar el marco no queda fija.
6 - Enciende el móvil, ve a la cámara y puedes ir moviendo manualmente la rueda dentada con el destornillador plano hasta que veas lo más nítida posible la imagen en la pantalla.
7 - Yo aproveché para limpiar con un bastoncillo y alcohol la lente y el cristal de la carcasa por dentro.
8 - Una vez lo veas bien, realiza el proceso inverso para montarlo. Igual te cuesta un poco encajar la carcasa de los tornillos. Fíjate que encaje todo bien, ya que a mí me chocaba con el botón de encendido y luego no cerraba la tapa de la batería.

Espero que no te moleste que utilice tu pequeño tutorial para desmontar el móvil
@asiainorama

PD: si alguien tiene un x26i muerto y lo vende, que se ponga en contacto con migo
Yo en un par de días voy a intentar desmontarlo del todo para limpiar el display. Si lo consigo os comento como se hace.


asiainorama

Mr.
Simdualero de Platino
1 Dic 2011
384
15
869
Lima
#3
Hola, abro este Hilo por que no encontré nada a respecto.

Mi x26i a sufrido un "pequeño" accidente llevándolo en el bolsillo en algún movimiento o algo el LCD se partió.
y no consigo ningún tutorial de como desmontarlo ni fotos que me orienten, ¿Alguien lo a desmontado de esta manera?


por si alguien le interesa la web donde pueden conseguir los Touch Screen Panel y Inner LCD for X26i

http://www.eforchina.com/product/default!search.do?keyword=x26i gracias a @jompy1

La verdad es que es relativamente fácil, pero con estas cosas tienes que tener mucho cuidado. Te cuento los pasos a seguir:
1 - Quitas la tapa de la batería y la tapita de la parte inferior del móvil. Ambas tienen una ranura y se pueden abrir fácilmente usando un destornillador plano pequeño.
2 - Por supuesto, quita la batería, las 2 sim y la microsd.
3 - Ahora retira todos los tornillos que veas con un destornillador de estrella pequeño. Fíjate que los de la parte central del móvil son algo más cortos que los de los bordes. Por cierto, el tornillo de la esquina inferior derecha tiene una pegatina, por lo que anularas la "garantía".
4 - Ya puedes quitar la carcasa haciendo un poco de fuerza, porque sólo va encajada.
5 - Verás que la cámara tiene una especie de rueda dentada alrededor, con eso controlas el ajuste del foco. Para poder probarla, coloca la batería en su sitio y pégala con celo a los laterales, ya que al no estar el marco no queda fija.
6 - Enciende el móvil, ve a la cámara y puedes ir moviendo manualmente la rueda dentada con el destornillador plano hasta que veas lo más nítida posible la imagen en la pantalla.
7 - Yo aproveché para limpiar con un bastoncillo y alcohol la lente y el cristal de la carcasa por dentro.
8 - Una vez lo veas bien, realiza el proceso inverso para montarlo. Igual te cuesta un poco encajar la carcasa de los tornillos. Fíjate que encaje todo bien, ya que a mí me chocaba con el botón de encendido y luego no cerraba la tapa de la batería.

Espero que no te moleste que utilice tu pequeño tutorial para desmontar el móvil
@asiainorama

PD: si alguien tiene un x26i muerto y lo vende, que se ponga en contacto con migo
Ya lo he desmontado por completo. ¿Que se te ha roto el panel táctil o el LCD?


Jose.Mc

Simdualero de Oro
19 Jul 2012
247
43
816
Valencia
adf.ly
#4
Yo en un par de días voy a intentar desmontarlo del todo para limpiar el display. Si lo consigo os comento como se hace.

Ya lo he desmontado por completo. ¿Que se te ha roto el panel táctil o el LCD?
Hola, la verdad es que aun no e conseguido sacar ninguno de los dos ando un poco con miedo a cargármelo mas y estoy atascado en separar el panel de las pantallas y las carcasas con casi todos los conectores ya desmontados

me puedes decir como de sede de realizar correctamente?

por como se ve cuando esta encendido deveria ser la LCD pero al estar la pantalla en blanco y negro no se si la Táctil tendrá algún defecto

un saludo y muchas gracias


asiainorama

Mr.
Simdualero de Platino
1 Dic 2011
384
15
869
Lima
#5
Mira, te cuento los pasos que yo seguí:

1 - Quitas la tapa de la batería y la tapita de la parte inferior del móvil. Ambas tienen una ranura y se pueden abrir fácilmente usando un destornillador plano pequeño.
2 - Por supuesto, quita la batería, las 2 sim y la microsd.
3 - Ahora retira todos los tornillos que veas con un destornillador de estrella pequeño. Fíjate que los de la parte central del móvil son algo más cortos que los de los bordes.
4 - Ya puedes quitar la carcasa haciendo un poco de fuerza, porque sólo va enganchada por unas pestañitas laterales.
5 - La tarjeta de abajo está sujeta por 2 tornillos pequeños y la de arriba por uno pequeño y otro más grande, quita los 4.
6 - Hay que quitar la pegatina que queda debajo de la batería con mucho cuidado y de abajo hacia arriba.
7 - Quita el conector grande de la tarjeta de arriba apalancándolo con un destornillador plano.
8 - Ahora ya puedes sacar la tarjeta de abajo y girar con cuidado la de arriba ya que está sujeta por un cable hacia la pantalla.
9 - La pantalla está conectada por un cable plano que sale a tirón, pero antes tienes que despegar una tarjeta amarilla que va pegada a la placa base. Ya puedes sacar la placa base y la inferior.
10 - Con todas las tarjetas quitadas, presiona un poco por dentro de la
carcasa hacia la pantalla por la parte inferior, cerca de los botones táctiles. Verás que la pantalla asoma un poco por fuera del marco.
11 - Mete un destornillador plano entre el marco de la carcasa y la pantalla y ve despegándola con cuidado desde abajo hacia arriba. Cuando esté totalmente despegada, saca el cable plano.
12 - Si has hecho todo bien, ahora tienes la parte táctil en la mano y el LCD libre. Cambia lo que necesites y realiza el proceso inverso para montarlo.

Sobre todo fíjate que no se quede polvo entre el panel táctil y el LCD antes de volver a pegarlo y ten mucho cuidado con los cables planos durante todo el proceso. Ya sabes que cualquier fallo puede ser crucial.
Si tienes dudas, pregunta que intentaré explicártelo con más detalle.
Un saludo y suerte.


Breakk

Simdualero de Diamante
31 May 2010
11.943
20.170
10.430
#6
Mira, te cuento los pasos que yo seguí:

1 - Quitas la tapa de la batería y la tapita de la parte inferior del móvil. Ambas tienen una ranura y se pueden abrir fácilmente usando un destornillador plano pequeño.
2 - Por supuesto, quita la batería, las 2 sim y la microsd.
3 - Ahora retira todos los tornillos que veas con un destornillador de estrella pequeño. Fíjate que los de la parte central del móvil son algo más cortos que los de los bordes.
4 - Ya puedes quitar la carcasa haciendo un poco de fuerza, porque sólo va enganchada por unas pestañitas laterales.
5 - La tarjeta de abajo está sujeta por 2 tornillos pequeños y la de arriba por uno pequeño y otro más grande, quita los 4.
6 - Hay que quitar la pegatina que queda debajo de la batería con mucho cuidado y de abajo hacia arriba.
7 - Quita el conector grande de la tarjeta de arriba apalancándolo con un destornillador plano.
8 - Ahora ya puedes sacar la tarjeta de abajo y girar con cuidado la de arriba ya que está sujeta por un cable hacia la pantalla.
9 - La pantalla está conectada por un cable plano que sale a tirón, pero antes tienes que despegar una tarjeta amarilla que va pegada a la placa base. Ya puedes sacar la placa base y la inferior.
10 - Con todas las tarjetas quitadas, presiona un poco por dentro de la
carcasa hacia la pantalla por la parte inferior, cerca de los botones táctiles. Verás que la pantalla asoma un poco por fuera del marco.
11 - Mete un destornillador plano entre el marco de la carcasa y la pantalla y ve despegándola con cuidado desde abajo hacia arriba. Cuando esté totalmente despegada, saca el cable plano.
12 - Si has hecho todo bien, ahora tienes la parte táctil en la mano y el LCD libre. Cambia lo que necesites y realiza el proceso inverso para montarlo.

Sobre todo fíjate que no se quede polvo entre el panel táctil y el LCD antes de volver a pegarlo y ten mucho cuidado con los cables planos durante todo el proceso. Ya sabes que cualquier fallo puede ser crucial.
Si tienes dudas, pregunta que intentaré explicártelo con más detalle.
Un saludo y suerte.
Eres un máquina. Creo que unas fotos le ayudarian en la labor de desmontaje y montaje.


Saludos.


asiainorama

Mr.
Simdualero de Platino
1 Dic 2011
384
15
869
Lima
#7
Eres un máquina. Creo que unas fotos le ayudarian en la labor de desmontaje y montaje.


Saludos.
Jeje, no me ruborices @Breakk.
Ya lo pensé, lo que pasa que no hice fotos porque todavía no sabía los pasos que había que dar y ahora no lo voy a volver a desmontar para hacer fotos .

Última edición por un moderador:

Jose.Mc

Simdualero de Oro
19 Jul 2012
247
43
816
Valencia
adf.ly
#8
Mira, te cuento los pasos que yo seguí:

1 - Quitas la tapa de la batería y la tapita de la parte inferior del móvil. Ambas tienen una ranura y se pueden abrir fácilmente usando un destornillador plano pequeño.
2 - Por supuesto, quita la batería, las 2 sim y la microsd.
3 - Ahora retira todos los tornillos que veas con un destornillador de estrella pequeño. Fíjate que los de la parte central del móvil son algo más cortos que los de los bordes.
4 - Ya puedes quitar la carcasa haciendo un poco de fuerza, porque sólo va enganchada por unas pestañitas laterales.
5 - La tarjeta de abajo está sujeta por 2 tornillos pequeños y la de arriba por uno pequeño y otro más grande, quita los 4.
6 - Hay que quitar la pegatina que queda debajo de la batería con mucho cuidado y de abajo hacia arriba.
7 - Quita el conector grande de la tarjeta de arriba apalancándolo con un destornillador plano.
8 - Ahora ya puedes sacar la tarjeta de abajo y girar con cuidado la de arriba ya que está sujeta por un cable hacia la pantalla.
9 - La pantalla está conectada por un cable plano que sale a tirón, pero antes tienes que despegar una tarjeta amarilla que va pegada a la placa base. Ya puedes sacar la placa base y la inferior.
10 - Con todas las tarjetas quitadas, presiona un poco por dentro de la
carcasa hacia la pantalla por la parte inferior, cerca de los botones táctiles. Verás que la pantalla asoma un poco por fuera del marco.
11 - Mete un destornillador plano entre el marco de la carcasa y la pantalla y ve despegándola con cuidado desde abajo hacia arriba. Cuando esté totalmente despegada, saca el cable plano.
12 - Si has hecho todo bien, ahora tienes la parte táctil en la mano y el LCD libre. Cambia lo que necesites y realiza el proceso inverso para montarlo.

Sobre todo fíjate que no se quede polvo entre el panel táctil y el LCD antes de volver a pegarlo y ten mucho cuidado con los cables planos durante todo el proceso. Ya sabes que cualquier fallo puede ser crucial.
Si tienes dudas, pregunta que intentaré explicártelo con más detalle.
Un saludo y suerte.
perfecto muchas gracias, cuando realice la extracción intentare sacar alguna foto para que puedas completar tu super tutorial

un saludo


morfeus

Simdualero de Oro
23 Abr 2012
108
1
588
granada
#10
hola a todos, gran tutorial @asiainorama, a mi me ha llegado hoy el micro para cambiarlo, intentare sacar fotos del proceso y veremos el resultado, gracias.

Última edición por un moderador:

asiainorama

Mr.
Simdualero de Platino
1 Dic 2011
384
15
869
Lima
#11
hola a todos, gran tutorial @asiainorama, a mi me ha llegado hoy el micro para cambiarlo, intentare sacar fotos del proceso y veremos el resultado, gracias.
¿Hiciste ya el cambio? Cuéntanos tu experiencia.

Última edición por un moderador:

morfeus

Simdualero de Oro
23 Abr 2012
108
1
588
granada
#12
¿Hiciste ya el cambio? Cuéntanos tu experiencia.
hola ya lo tengo hecho y por ahora todo ok, el problema de ruido que tenía al hablar solucionado, jejejeejje, subo las fotos con los pasos, un saludo.
Primero quitar la tapa de la bateria, extraer la tarjeta sim y la micro sd, luego quitar la tapaderita de la parte de abajo del móvil introduciendo un destornillador plano pequeño por la ranura que hay en la parte izquierda señalado con la flecha.
FOTO 1.jpg

Luego retiramos los tornillitos de ambos lados (señalados con flechas) teniendo en cuenta que en la parte izquierda tiene cuatro tornillos y en la derecha tres y que los tornillos centrales son mas cortos que los de las esquinas (recomiendo colocar los tornillos en el mismo orden en el que se retiran encima de la mesa para no tener problemas jejeje)
FOTO 2.jpg

Una vez retirados los tornillos, hay que retirar el marco que tapa el interior del móvil, dicho marco va sujeto ademas de con los tornillos con unas pestañas pequeñas (señaladas con flechas rojas, en el otro lado tambien hay), y ya tienes a la vista la placa donde va el micro soldado y la hubicación del mismo (flecha azul izquierda). Tendras que desconectar el cable que hay a la derecha (la otra flecha azul) va con un click.
FOTO 3.jpg

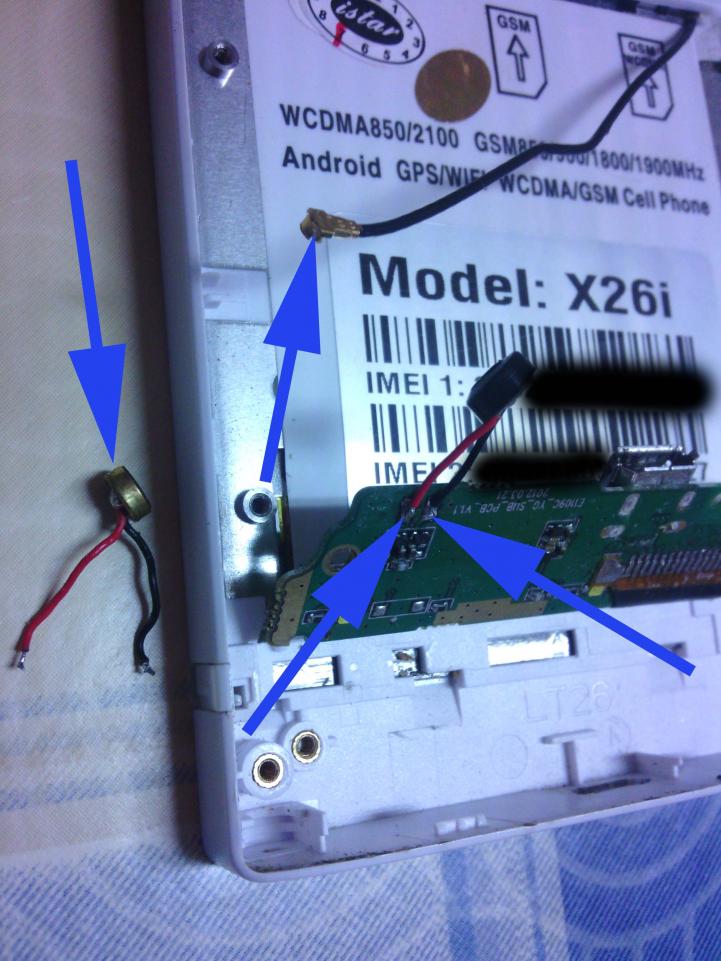

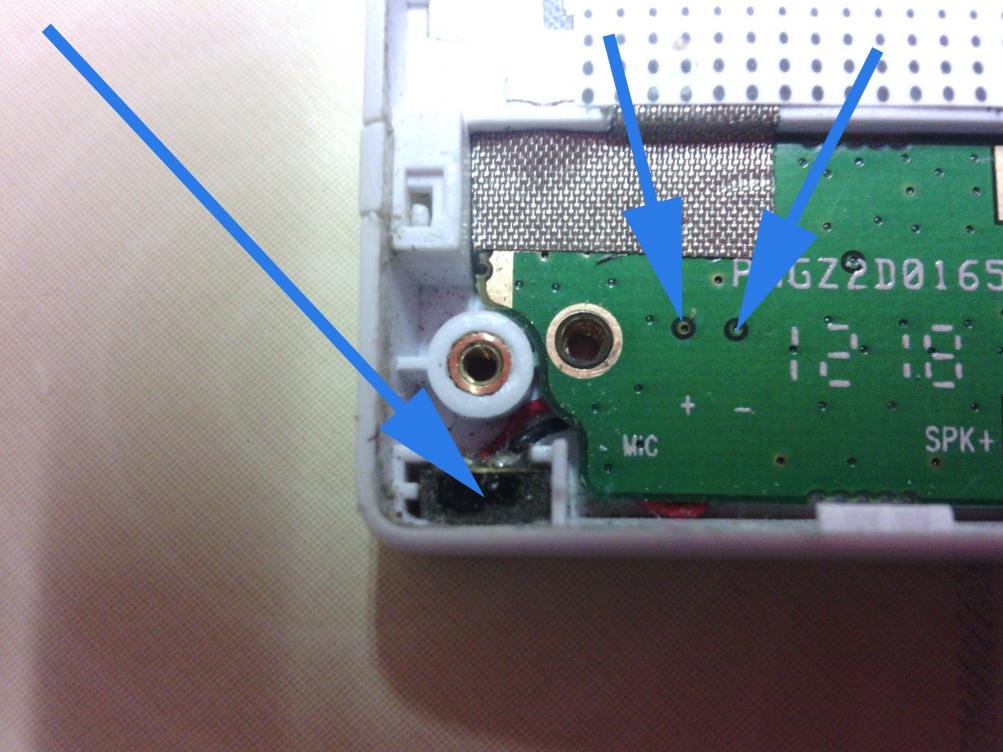

lo siguiente es detectar donde esta soldado el micro a sustituir.
FOTO 4.jpg


Le damos la vuelta a la placa donde esta enganchado y sacamos el micro de su ubicación para poder acceder a la soldadura.
FOTO 5.jpg

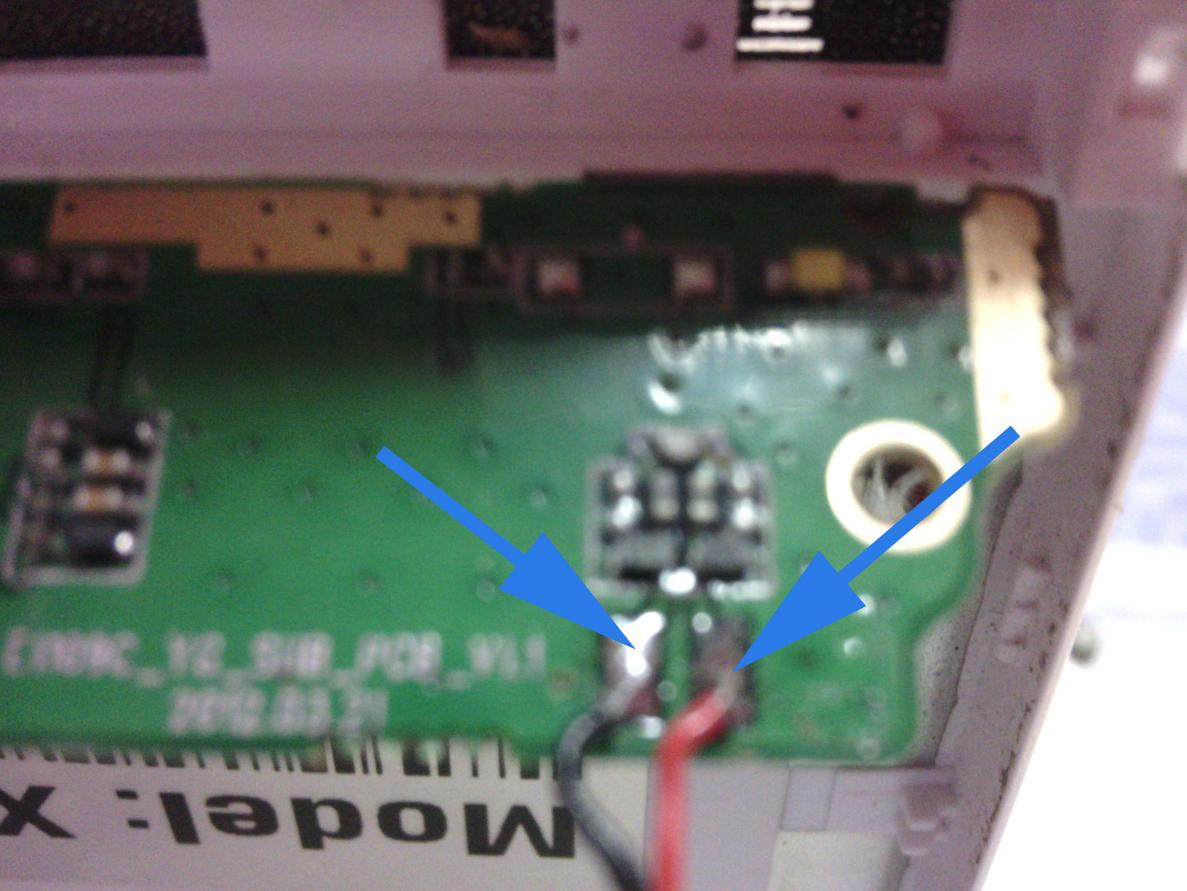

Una vez localizada la soldadura hay que tener en cuenta que los cables deben soldarse en el mismo sitio, es decir, el negro donde esta el negro y el rojo donde esta el rojo.

FOTO 6.jpg

Una vez desoldado el micro viejo y soldado el nuevo volver a encjar la placa en su lugar y el micro en su emplazamiento y no olvidarse de conectar el cable negro que va hasta la placa. Volver a repetir los pasos pero esta vez a la inversa y ya esta. Si por casualidad el cable del micro nuevo no es lo suficientemente largo como para colocar el micro en su ubicación, se puede sustituir por otro cable e incluso por el del micro antiguo respetando la polaridad siempre. Espero poder ayudar si alguien tiene problemas con el micro, un saludo
