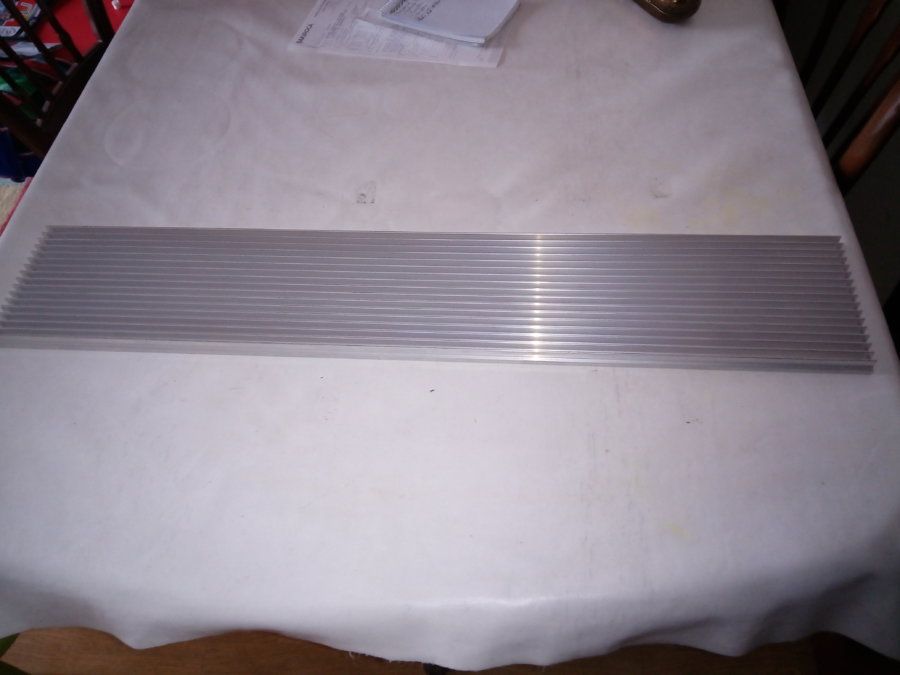

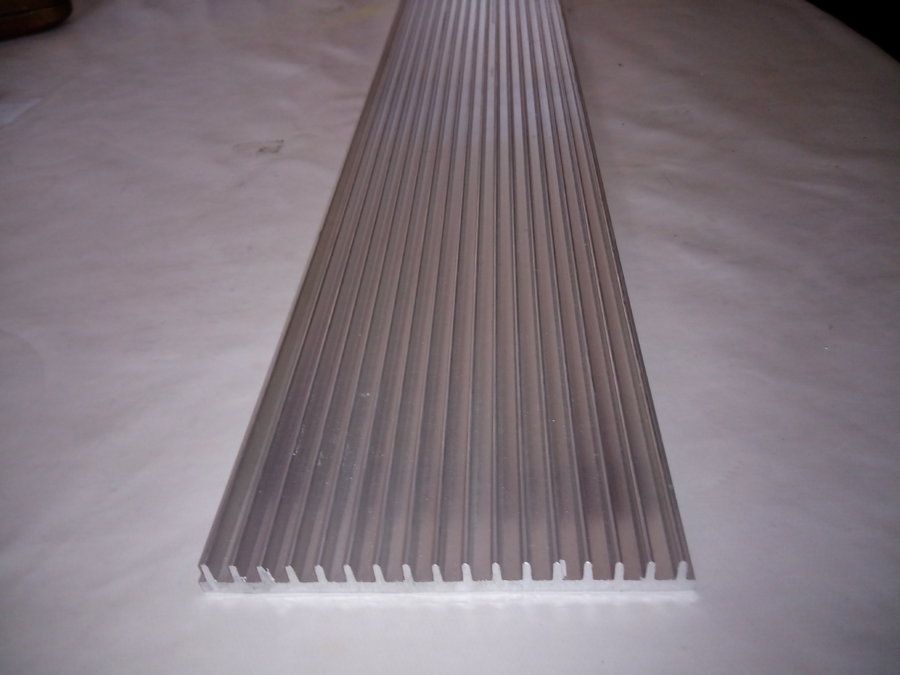

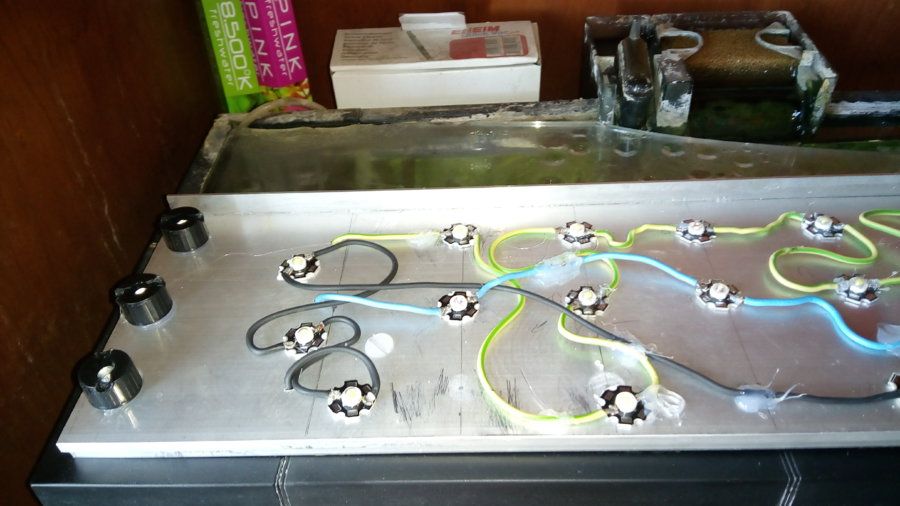

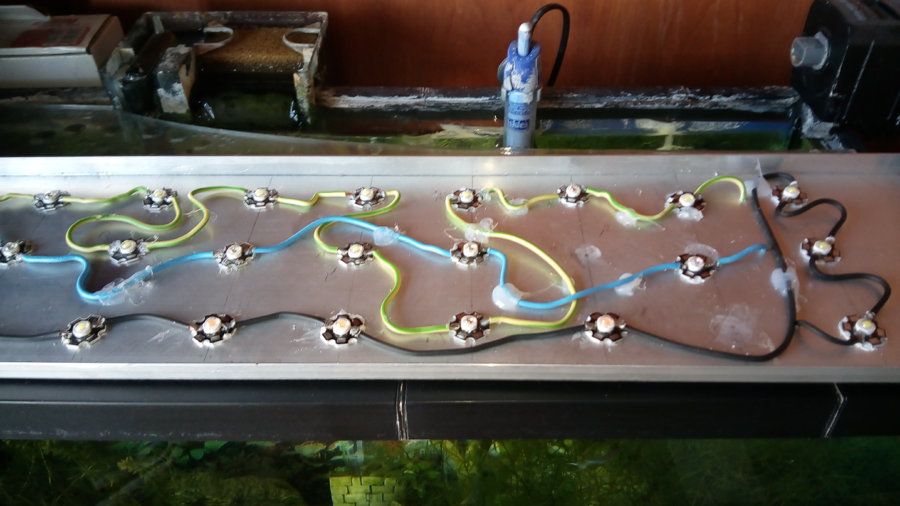

Ahora la plancha con los leds pegados a la placa con pasta térmica y con los cables soldados.
Hay tres colores de cables, son los distintos railes de luces.
En un raíl están los leds azules para encenderlos independientemente y así poder hacer luz de luna cuando se apaguen los otros
En los otros dos railes hay leds blancos y en el otro rojos y rosados
Los rojos y rosados son para la longitud de onda de la fotosíntesis de las plantas, los rosados son multiespectro y hacen que las plantas crezcan mejor. De echo los usan los cultivadores de marijuana para sus cultivos.

Uso del Arduino - Control del acuario. 312964-16a7b53d0cf78f38446b9704e2af3b0a.jpg Uso del Arduino - Control del acuario. 312965-9617f92b04235fd58f073e0aba2626d9.jpg

Última edición por un moderador:
llambion

llambion

Platino
4 Nov 2012
658
134
2.407
Oviedo
Jiayu S3, Nubia Z17 Mini
#3

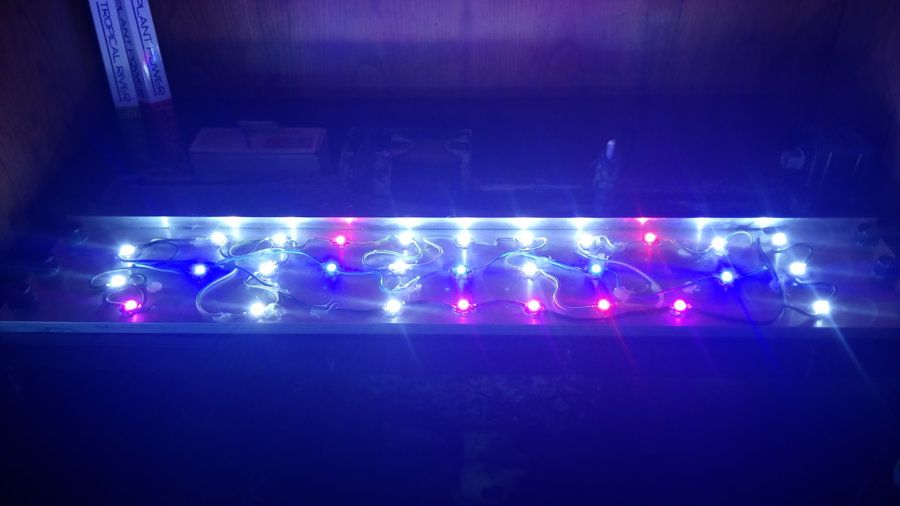

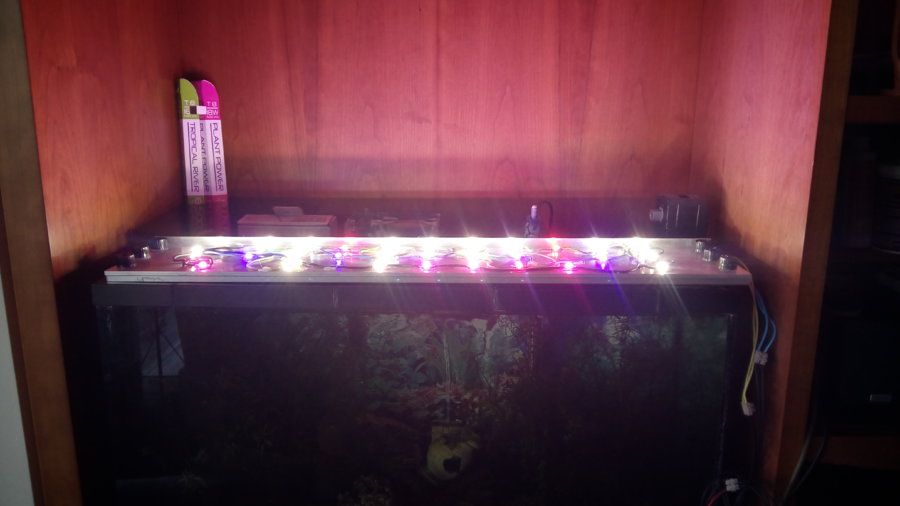

Ahora la pantalla funcionando, como os he dicho está en modo analógico, enchufada a un regulador horario eléctrico.
Suelta una cantidad de luz del copón con lo cual las fotos salen de aquella manera.
Mirando las fotos, los azules aunque no lo parezcan son 5 de la fila del medio.
Y los rosas y los rojos en las fotos casi no se distinguen

Uso del Arduino - Control del acuario. 312966-8dd45cc6c798f0abbbd21d15e1efeac6.jpg Uso del Arduino - Control del acuario. 312967-78c210a0169917f678af1c8285c46cf0.jpg

Última edición:
llambion

llambion

Platino
4 Nov 2012
658
134
2.407
Oviedo
Jiayu S3, Nubia Z17 Mini
#4
Ahora la caja estanca donde va a ir todo el 'asunto'.

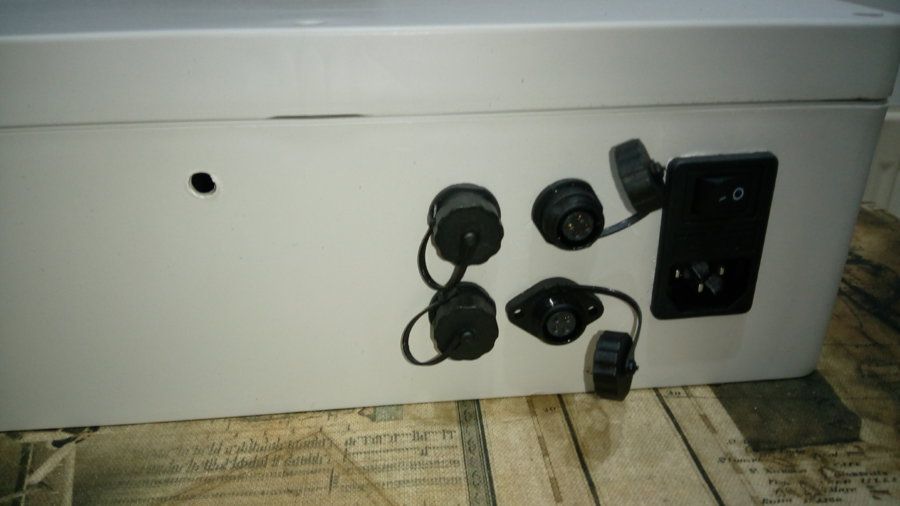

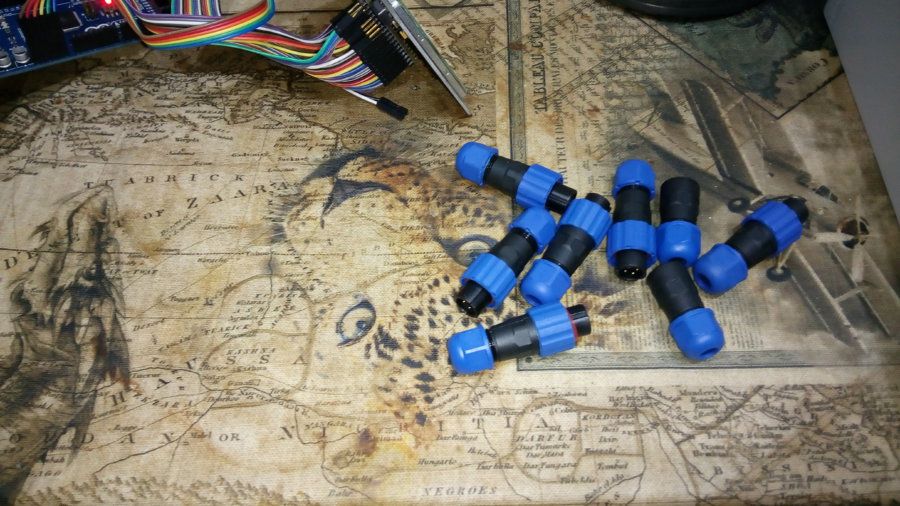

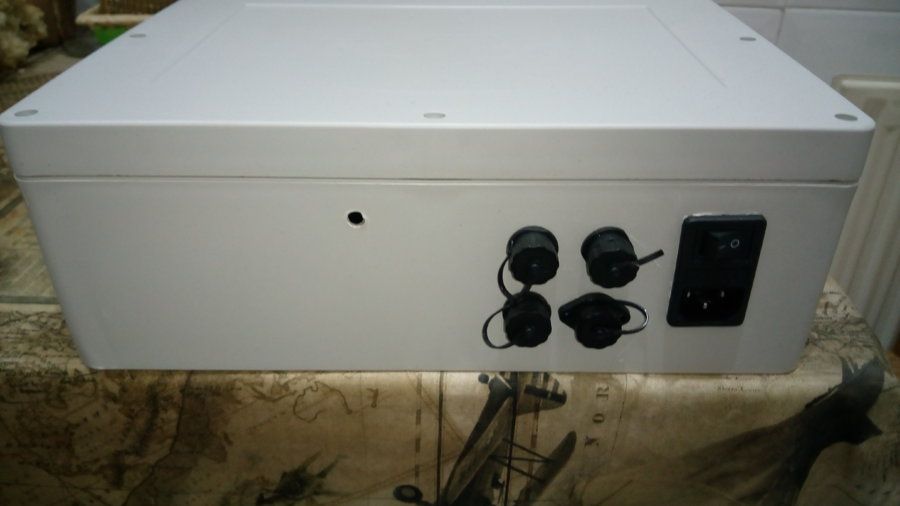

En la foto que se ven el lateral de la caja he hecho 4 agujeros para 4 conectores estancos donde van a ir enchufados los cables de las luces. La foto que veis unos conectores azules y negros son los conectores estancos. A la derecha un conector de 220v que va a gestionar todo.
Hay un agujero al lado de estos y va ha haber 4 mas para conexiones jack de 3,5mm para las 2 sondas de temperatura, el comedero y el calentador del acuario.
En la tapa de la caja tengo que recortar un rectángulo para una pantalla táctil de 5,5' que va a ser la que controla el arduino.
También en la tapa donde la pantalla voy hacer 5 agujeros mas para interruptores de tres posiciones para poner el acuario en modo manual, arduino o en off. Para cuando limpio o quiero reparar una cosa en concreto.

Uso del Arduino - Control del acuario. 312968-8ee1c6e7299b36dd09d9299dae063aff.jpg Uso del Arduino - Control del acuario. 312969-546eafecee315e9cbc301505d0a7faf1.jpg Uso del Arduino - Control del acuario. 312970-4ca19afb2a3b108de16ea3e44fba3fad.jpg

Última edición:
llambion

llambion

Platino
4 Nov 2012
658
134
2.407
Oviedo
Jiayu S3, Nubia Z17 Mini
#5

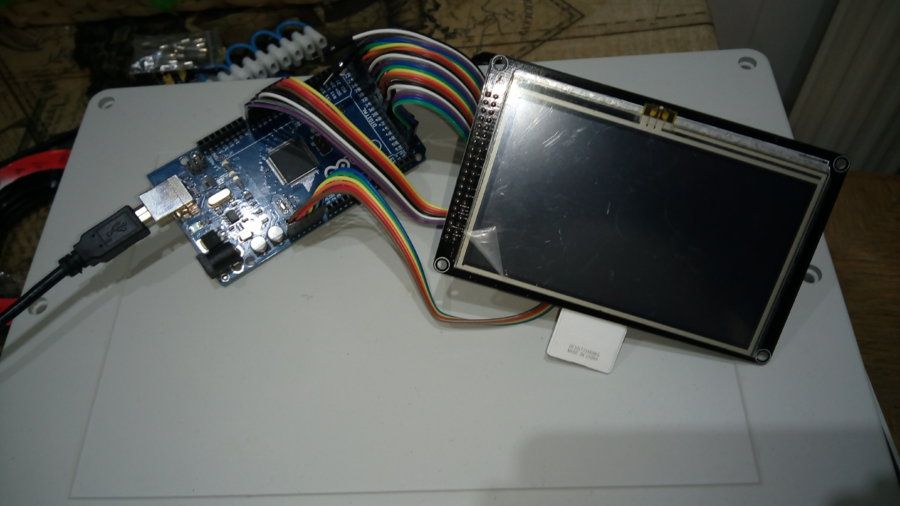

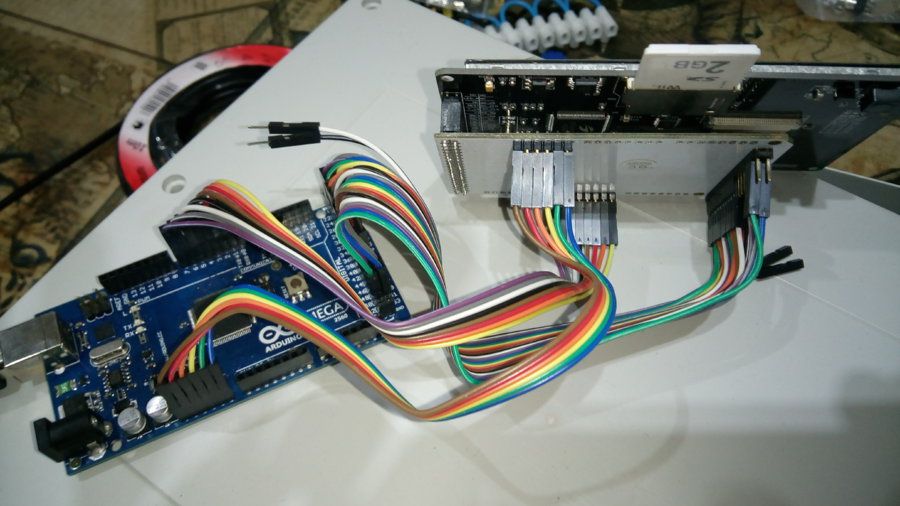

Y esta es la placa arduino mega con una pantalla táctil de 5 pulgadas conectada. Hay un shield entre la pantalla y el arduino que te facilita las conexiones y tiene una ranura para una tarjeta sd que permite que guardemos logs o lo que queramos

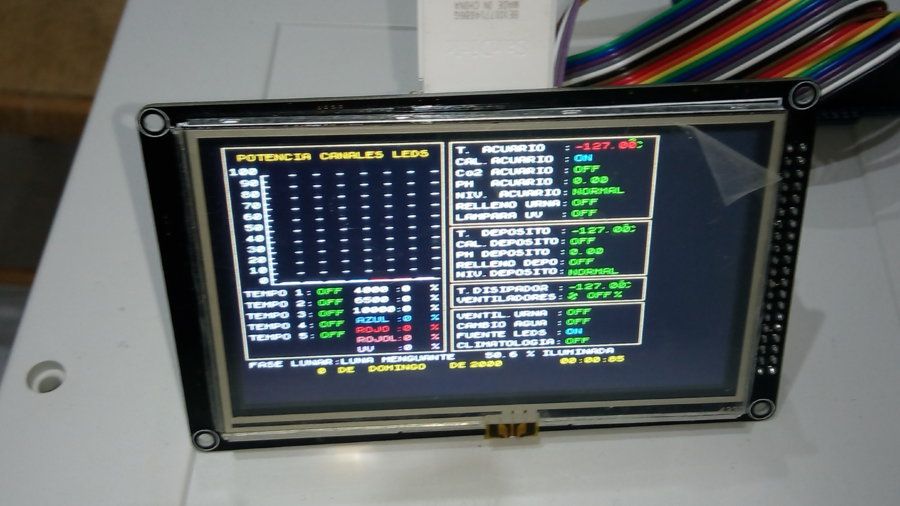

En la ultima foto podeis ver el arduino con el soft cargado y encendida.
El soft no es mio, se llama ferduino y es un soft especializado para acuarios. Yo lo he modificado a mi gusto y le he quitado un montón de opciones. Porque tiene hasta simulador de tormentas.
Pero yo para empezar, me he cepillado casi todo el código y voy añadiendo cosas del propio soft o de mi cosecha.
La idea es acabar haciendo una aplicación android y controlar el aparatito por internet.
De momento tengo hasta aquí. Cuando lo tendré totalment operativo?? Ni idea depende del tiempo que me quede libre entre el curro y los crios...
Es para un acuario de 96L de 80x40x30.
Pero os iré contando

Y cuando acabe con este, voy a hacerle un ambilight a la tele que tiene conectado HTPC con mediaportal para que lo gestione cuando veo pelis. Ya estoy recopilando material
