Lavadora Whirlpool carga superior no enciende. AWE70122

  • TUTORIAL
  • Iniciador del tema ruglovi
  • Fecha de inicio
#1
Buenas compañeros después de leer el hilo del compañero @segnini me he animado a mostraros como solucione el problema con la lavadora de mis padres por 11€.

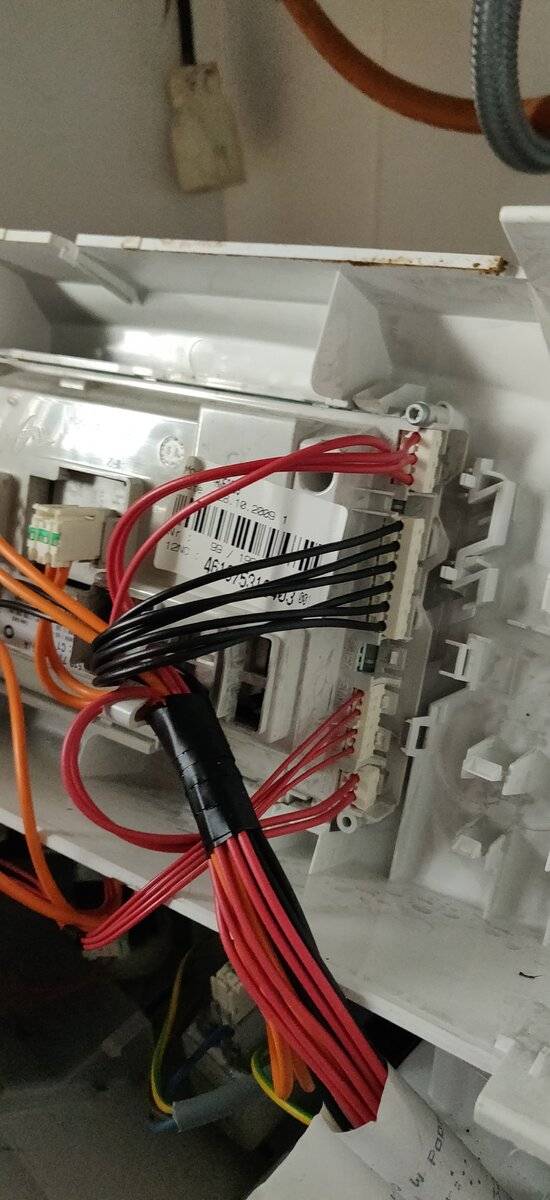

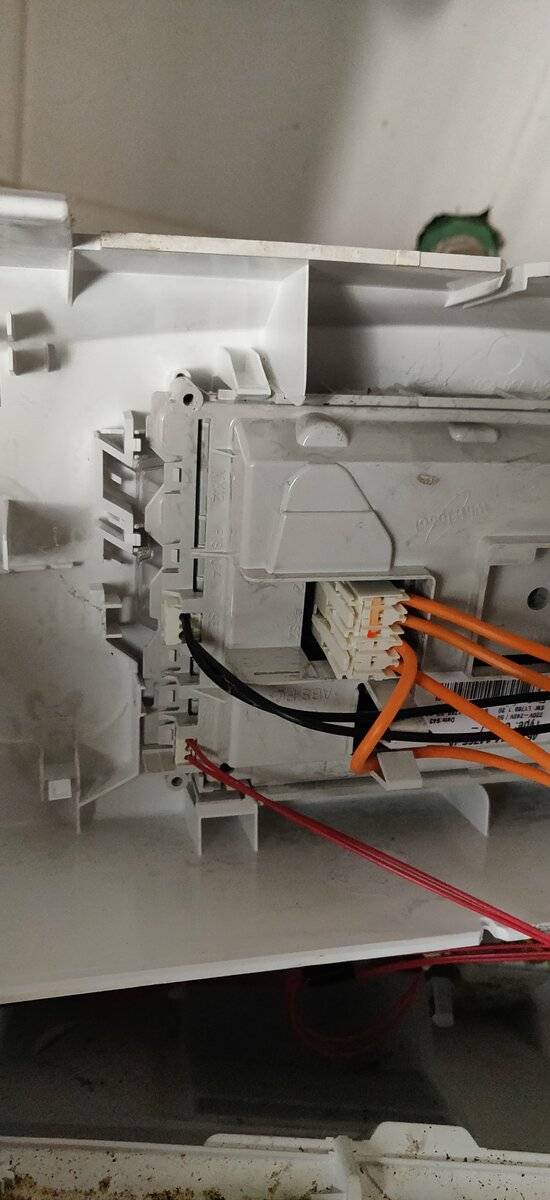

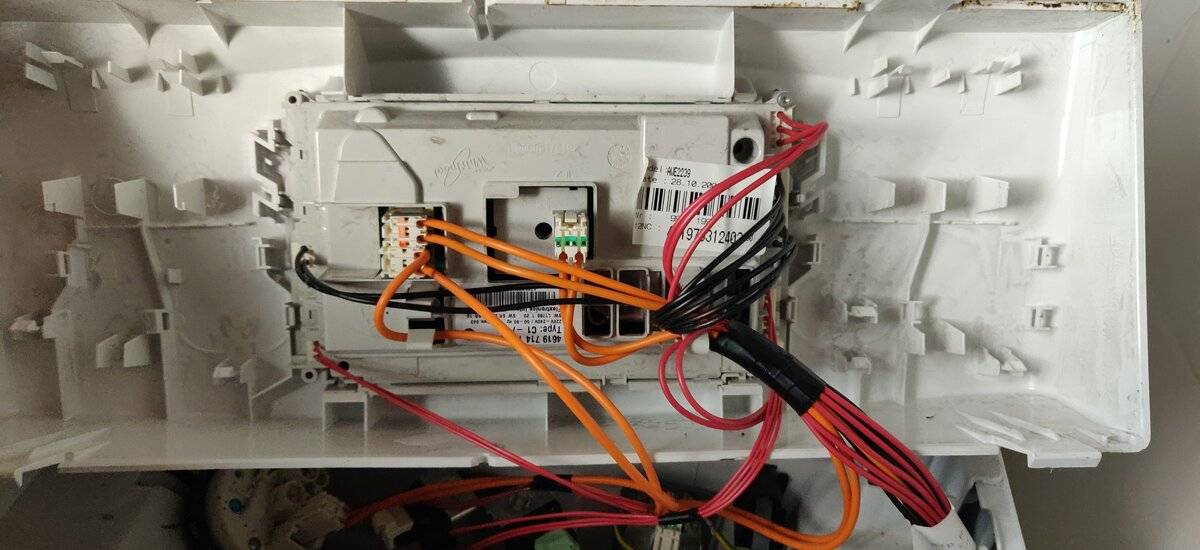

Me llamaron comentándome que la lavadora se había parado y no daba señales de vida. Me desplace al domicilio y vi que no se encendía ningún led. Primero comprobé que el enchufe tuviese tensión. Al ver que había corriente, procedí a desmontar la tapa de la lavadora dónde se encuentra el circuito electrónico. Con el multímetro comprobé que llegaba tensión así que desconecte la lavadora de la corriente y procedí a desmontar la placa electrónica. Lavadora Whirlpool carga superior no enciende. AWE70122 366467-5bee7f5e3ad53c968c2b03a3927ed322.jpg Lavadora Whirlpool carga superior no enciende. AWE70122 366468-9cdb6f2a4d79b58c4d5db6d87ca958bc.jpg Lavadora Whirlpool carga superior no enciende. AWE70122 366469-ec29f1766ff8910de54e72f6cacac81f.jpg
Perdonad pero solo tengo estás imágenes que tome para recordar la conexión de los cables.

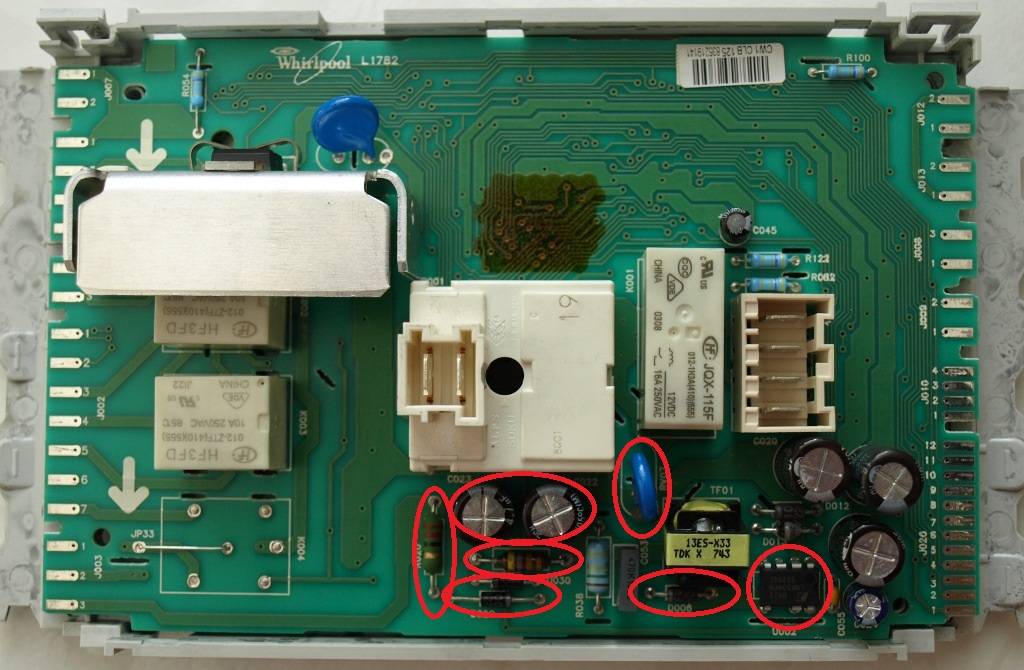

Al desmontar la placa pude observar un par de componentes deteriorados. Y al ir a buscarlos por internet vi que los podías comprar en un pack, por lo visto es una avería típica. Y pasa en varios modelos y varias marcas.
Lavadora Whirlpool carga superior no enciende. AWE70122 158b13304010a070a170a70618b0-jpeg.376932

Tenía dos opciones enviar la placa a reparar por unos 50€ a un vendedor de eBay. O probar a repararla yo mismo con este kit:
https://www.amazon.es/electrónico-universal-LNK304PN-tarjetas-L1790/dp/B01FED8N3S
Así que pensé que lo más rápido sería pedir las piezas y sustituirlas yo mismo.
Así que manos a la obra soldador en mano y con un poco de práctica en soldadura procedí al reemplazo de estos componentes.
Una vez cambiados se vuelve a montar la placa en su carcasa se coloca cada cable en su conexión, se coloca la tapa en su sitio. Y a marchar.

Con esto ya quedó solucionada la incidencia.
Alguien sabría decirme cuánto habré podido ahorrar con esta Reparación?

menguelez

menguelez

Moderador
Platino
1 Ene 2016
6.825
24.731
12.047
48
Cerca de Barcelona
Xiaomi Redmi 5 plus
#2
Genial @ruglovi :aplause::aplause: que manitas estas hecho.
Pues te has ahorrado 40€ de haberla enviado al vendedor de eBay y sí hubiese ido un técnico a casa, unos 100€ seguro entre desplazamiento, mano de obra y repuestos.

tramankulu

tramankulu

Me encantan estos "cacharros"
VIP
1 Oct 2015
1.247
177
2.143
Redmi note 7
#3
Muchas gracias @ruglovi por compartir, seguro que a muchos pueda resultarnos útil en un futuro.

segnini

segnini

La familia es lo primero
Admin
SuperMod
#5
Excelente trabajo compañero. Lo que más me gusta de este tipo de reparaciones es que se reduce un montón el desperdicio, eso seguro habría ido a parar a un vertedero ya que los técnicos suelen cambiar la pieza entera, aunque sepan cómo reparar una.

#6
Excelente trabajo compañero. Lo que más me gusta de este tipo de reparaciones es que se reduce un montón el desperdicio, eso seguro habría ido a parar a un vertedero ya que los técnicos suelen cambiar la pieza entera, aunque sepan cómo reparar una.
Exacto, mis padres ya se planteaban cambiarla

Frankvirogo

Frankvirogo

De parvis grandis acervus erit
VIP+
Cocinero
Máx. Posteador del Mes
10 May 2015
35.621
32.660
21.086
Vzla
Blu Neo 4.5
#7
Buen trabajo ruglovi, este tipo de trabajos son los que me apasionan...
