Tests y calibración de impresoras 3D: Estos son los pasos imprescindibles para imprimir perfecto​

Hay un momento en la vida de todo maker en el que se enfrenta a la cruda realidad: lo que sale de la impresora no se parece en nada al modelo CAD diseñado. Ese es el momento en el que comprendes que no basta con desempaquetar la máquina, insertar filamento y darle a "Imprimir". Calibrar impresora 3d no es un capricho de usuarios avanzados; es la frontera que separa el fracaso del éxito.

Imagina esto: llevas 14 horas imprimiendo una carcasa para un proyecto electrónico. Al terminar, las piezas no encajan, la superficie es porosa y hay hilos de plástico por todas partes. Acabas de desperdiciar 15 metros de filamento y, lo que es peor, tu tiempo. La diferencia entre una impresora recién montada y una realmente calibrada radica precisamente en evitar este escenario.

En este artículo, no te daremos una lista de archivos STL para descargar sin más. Te explicaremos el "por qué" y el "cómo" de cada prueba, cómo interpretar los resultados visuales y qué ajustes precisos debes realizar en tu laminador (slicer) o en tu firmware (Marlin/Klipper) para dominar tu máquina.

¿Qué es calibrar y por qué importa tanto en la impresión 3D?​

Según la definición formal, Calibración - Wikipedia, la enciclopedia libre es el proceso de comparar un instrumento de medición contra un patrón de referencia para corregir sus errores. En el contexto de la fabricación por adición de material, el RAE - ASALE - calibrar | Diccionario de la lengua española nos habla de ajustar un instrumento para que su funcionamiento sea exacto.

Aplicado a la impresión 3D, calibrar significa sincronizar tres elementos fundamentales: la mecánica de la máquina, el firmware y los parámetros del laminador. Cuando estos tres pilares no están alineados, el motor empuja más plástico del que la boquilla puede derretir, o el eje Z sube más de lo que la física del plástico permite, generando defectos visuales y estructurales.

Diferencia entre una impresora "de fábrica" y una calibrada​

Una impresora de fábrica (como la que analizamos en nuestra Review de la Ender-3 V3 KE) viene con valores genéricos. Estos valores sirven para que el 80% de los usuarios consigan imprimir en sus primeros días. Sin embargo, cada máquina tiene sus propias tolerancias mecánicas, y cada rollo de filamento tiene variaciones de diámetro y propiedades térmicas. Una máquina calibrada es capaz de imprimir tolerancias dimensionales de +/- 0.05 mm, eliminar los hilos (stringing) casi por completo y producir piezas funcionales al primer intento.

Paso 1: Mecánica y Nivelado de la Cama (Bed Leveling)​

Todo fracaso en la impresión 3D nace y muere en la primera capa. Si la base no es sólida, el resto de la pieza será un desastre. El nivelado de la cama no consiste en que la superficie sea plana respecto a la Tierra, sino en que la distancia entre la punta de la boquilla y la cama sea constante en todo el perímetro.

Compresión de muelles y ajustes físicos​

Antes de tocar el firmware, hay que ajustar la mecánica. Si tu impresora usa muelles metálicos blandos, el simple movimiento de la máquina hará que se pierda el nivel.

• Recomendación experta: En impresoras antiguas como la Ender-3 Pro, sustituye los muelles blandos por muelles de acero endurecido (con una tasa de compresión amarilla, típicas de 7.5 mm de longitud) o, mejor aún, por soportes de silicona. La silicona no se fatiga con las vibraciones y mantiene el nivelado durante meses.
• Ajusta las ruedas de tensión debajo de la cama hasta que los soportes tengan un 20% de compresión visual. Deben quedar firmes, pero no aplastados.

Z-Offset: La distancia crítica​

El Z-Offset es la distancia de seguridad que el firmware aplica al eje Z cuando el sensor de nivelado (BLTouch, CR-Touch, sensor inductivo) detecta la cama. Un Z-Offset incorrecto provoca los dos problemas más comunes:

1. Demasiado cerca: El filamento se raspa, la boquilla arranca el plástico de la cama y la primera capa es translúcida por la sobrecompresión.
2. Demasiado lejos: El filamento no se adhiere, forma rulos (espaguetis) o la pieza se despega a los cinco minutos.

Lectura del patrón de prueba​

Para leer visualmente la primera capa, imprime un patrón de test de una sola capa (como el clásico "First Layer Test" de TeachingTech). Aquí está la guía de diagnóstico:

• Paredes redondeadas y abultadas: La boquilla está demasiado cerca. Aumenta el Z-Offset en +0.02 mm.
• Líneas separadas y no unidas: La boquilla está demasiado lejos. Disminuye el Z-Offset en -0.02 mm.
• Línea perfecta: Debes ver una superficie lisa, con un patrón continuo, donde las líneas están unidas pero no se solapan formando crestas afiladas.

Paso 2: Calibración del Extrusor (E-Steps)​

El E-Steps (pasos por milímetro del extrusor) es el valor que le dice al firmware cuántos micro-pasos debe dar el motor del extrusor para empujar exactamente 1 mm de filamento. Si este valor está mal, tu máquina estará ciega: creerá que está empujando 100 mm cuando en realidad empuja 92 mm o 108 mm.

Medición física de 100 mm​

Para calibrar los E-Steps en Marlin o Klipper:

1. Calienta la boquilla a la temperatura de impresión (ej. 200°C para PLA).
2. Desconecta el tubo Bowden del bloque calefactor (o levanta la palanca del extrusor si es direct drive) para que el filamento salga libre.
3. Usa un rotulador para marcar el filamento a 120 mm de la entrada del extrusor.
4. Desde tu terminal (Pronterface, OctoPrint, Mainsail), envía el comando G1 E100 F100 (extruir 100 mm a 100 mm/min).
5. Mide la distancia restante desde la marca hasta la entrada del extrusor.

La matemática de la corrección: Si esperabas que quedaran 20 mm (120 - 100 = 20), pero al medir quedan 25 mm, significa que solo se extruyeron 95 mm.

• Fórmula: (E-Steps actuales * 100) / Filamento real extruido
• Ejemplo: (400 * 100) / 95 = 421.05 Introduce el nuevo valor con M92 E421.05 en Marlin o actualiza el archivo printer.cfg en Klipper. Guarda en la EEPROM con M500 (Marlin) y reinicia. Ahora tu máquina empuja la cantidad exacta de plástico.

Paso 3: Test de Flujo (Multiplicador de Extrusión)​

Calibrar los E-Steps asegura que el motor empuje la cantidad correcta de plástico. Sin embargo, el diámetro nominal del filamento casi nunca es exactamente 1.75 mm (suele variar entre 1.68 y 1.78 mm). El Flow o Multiplicador de Extrusión corrige esta variación a nivel de software (laminador).

El cubo de pared simple​

Imprime un cubo de 1 cm³ en modo "Vase Mode" o "Single Outline" (una sola línea de perímetro). No uses top layers ni bottom layers. Debe ser un tubo hueco con una sola pared.

• Una vez impreso, toma un calibre digital de precisión.
• Mide el grosor de la pared en al menos 4 puntos diferentes.

Ajuste en el laminador (Cura, PrusaSlicer, Orca): Supongamos que tu boquilla es de 0.4 mm. El grosor ideal de la pared debería ser de 0.42 mm (el laminador añade un 5% de extrusión para asegurar la unión entre líneas).

• Si mides 0.48 mm, tienes una sobreextrusión del 14%.
• Fórmula: (Grosor deseado / Grosor medido) * Flujo actual = Nuevo flujo
• (0.42 / 0.48) * 100 = 87.5% Ajusta el multiplicador de extrusión al 87.5% y vuelve a imprimir para verificar. Una pared de 0.42 mm garantizará que las caras de tus piezas sean sólidas y lisas, sin bandas de sobreextrusión.

Paso 4: Torre de Temperatura (Temp Tower)​

Cada rollo de filamento, incluso del mismo fabricante y color, tiene un punto dulce térmico distinto. Los pigmentos alteran la viscosidad del plástico fundido. La Torre de Temperatura es un test empírico que responde a una pregunta: ¿A qué temperatura obtengo la mejor adherencia entre capas sin sacrificar el acabado estético?

Identificando el "Punto Dulce"​

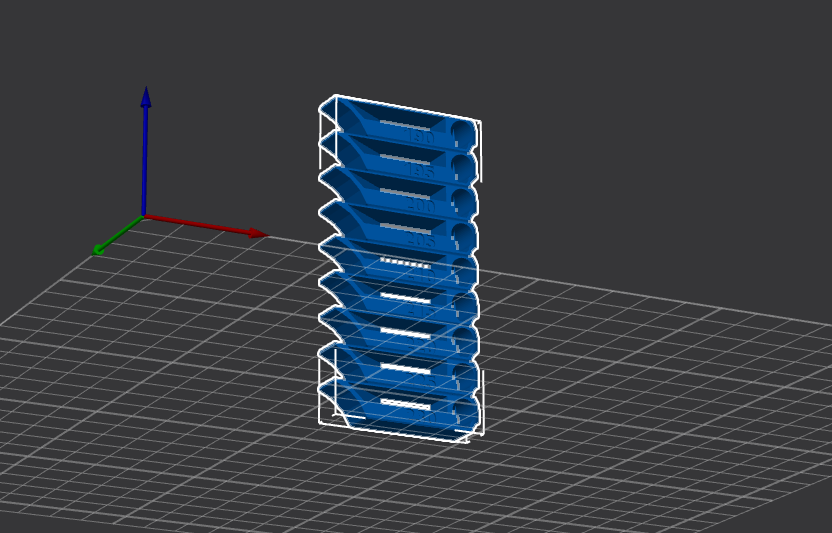

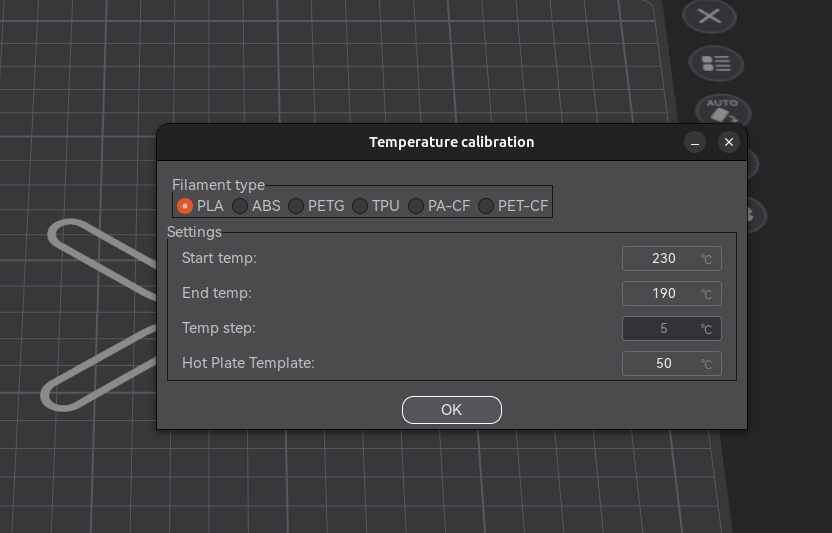

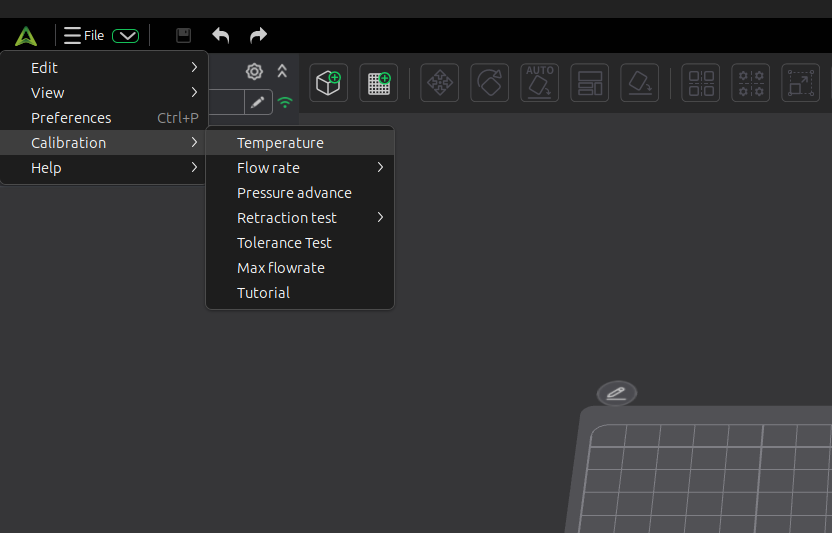

Descarga un modelo de Temp Tower (por ejemplo, de 190°C a 230°C para PLA). Configura el laminador para que cambie la temperatura cada 10 mm de altura (usando el script de post-procesamiento "ChangeAtZ" en Cura o la función de Orca Slicer).


Al terminar, debes leer la torre de abajo hacia arriba (de más calor a menos calor) y evaluar tres factores:

1. Acabado estético (Stringing y Bridging): En las temperaturas más altas (ej. 225°C), el plástico está muy líquido. Encontrarás hilos largos entre los pivotes de la torre y los puentes (bridges) caerán por gravedad formando "vientres". A medida que baja la temperatura, los hilos desaparecen.
2. Adherencia entre capas: En las temperaturas más bajas (ej. 190°C), el plástico sale tibio. No habrá hilos, pero al intentar doblar los pivotes de la torre con los dedos, se partirán limpiamente. La capa no se fundió con la anterior.
3. Resistencia estructural: El objetivo es encontrar el bloque más bajo que sea mecánicamente resistente al doblado y que presente la mínima cantidad de hilos.

Caso real: Un PLA genérico puede imprimirse perfectamente a 200°C estéticamente, pero si estás fabricando un soporte para una cámara de acción que sufrirá torsiones, 215°C te dará una pieza un 30% más resistente a los impactos, aunque tengas que limpiar dos o tres hilos con un cutter.

Paso 5: Test de Retracciones y Enfriamiento​

Las retracciones son el arma principal contra los hilos (stringing). Cuando la impresora termina un perímetro y se mueve a otra parte de la pieza sin imprimir, el laminador "retrae" el filamento hacia atrás (valores negativos en E) para liberar la presión en la boquilla y evitar que gotee.

Ajuste de distancia y velocidad​

No existe un valor universal. Depende de si tienes un sistema Bowden (tubo largo entre el motor y la boquilla) o Direct Drive (motor pegado a la boquilla).

Una mala configuración provoca dos problemas:

• Poca retracción: Filamentos largos como telarañas entre las piezas.
• Excesiva retracción: Filamento masticado y triturado por los engranajes del extrusor, o pequeños huecos en la pieza por la falta de presión (subextrusión tras el desplazamiento).

Puentes (Bridging) y Voladizos (Overhangs)​

Para imprimir ángulos sin soporte, el ventilador de capa (part cooling fan) es vital. Un test de retracciones también evalúa los voladizos.

• Overhangs (Voladizos): Hasta 45° el enfriamiento debe ser al 100%. Si el borde se curva hacia arriba (warping), baja el ventilador al 60%. Si el plástico "chorrea" hacia abajo, sube el ventilador y baja la temperatura de impresión 5°C.
• Bridging (Puentes): Si el puente se hunde en el centro, necesitas activar la opción "Enable Bridge Settings" en tu laminador. Esto aumenta el flujo al 110% y la velocidad del ventilador al 100% exclusivamente en esa capa, estirando el plástico como una cuerda de guitarra para que no caiga por gravedad.

Paso 6: Tolerancias Dimensionales y Resonance Compensator (Input Shaping)​

Si estás imprimiendo piezas funcionales (engranajes, tuercas, carcasas que deben encajar), la estética no basta. Necesitas precisión dimensional y velocidad sin vibraciones.

Ajuste de escala de ejes (XYZ Calibration Cube)​

Imprime el clásico cubo de calibración de 20x20x20 mm. Mídelo con el calibre en los ejes X, Y y Z.

• Si el cubo mide 20.10 mm en el eje X: Tienes una sobre-dimensión. En tu laminador, busca "Tamaño horizontal en expansión" (Horizontal Size Compensation) y pon -0.10 mm.
• Si el eje Z mide 20.20 mm: Puede ser que los pasos por milímetro del eje Z estén mal, o que tu primera capa esté demasiado aplastada. Ajusta los Z-Steps o el Flow inicial.

Este proceso es crucial si imprimes cajas para PCBs o piezas modulares. Un error de 0.2 mm puede hacer que un tornillo M3 no entre a rosca o que dos placas no encajen.

Eliminación de Ghosting/Ringing (Input Shaping)​

El "Ghosting" son ecos o sombras que aparecen en las caras de la pieza, generalmente en las esquinas. Lo causa la inercia de la masa de la impresora (la cama pesada o el cabezal X) al cambiar bruscamente de dirección. Las vibraciones se trasladan al plástico fundido.

Antiguamente, la solución era reducir la velocidad de impresión a 30 mm/s. Hoy, gracias a firmwares modernos como Klipper, usamos el Input Shaping. El Input Shaping utiliza un acelerómetro (como el ADXL345) conectado al cabezal para medir la frecuencia de resonancia exacta de tu impresora.

• El proceso: Klipper lee las vibraciones en los ejes X e Y, genera un gráfico de frecuencia y te devuelve dos valores de compensación (ej. shaper_freq_x = 35.2, shaper_freq_y = 28.4).
• El resultado: El firmware inyecta micro-movimientos contrarios a la boquilla para anular la vibración. Esto permite imprimir a 300 mm/s sin que aparezca ni un solo eco en las paredes. Si no tienes acelerómetro, puedes usar el test de la "Tortuga" en Klipper, aumentando la aceleración hasta que aparezca el ghosting y bajando 20 puntos por debajo de ese umbral.

Errores comunes al calibrar impresoras 3D (y cómo evitarlos)​

A lo largo de cientos de horas de taller, vemos los mismos errores repetirse una y otra vez. Evita estas trampas:

1. No guardar en la EEPROM: Muchos usuarios envían comandos M92 para ajustar E-Steps en Marlin, pero olvidan enviar M500 para guardar en la memoria de la placa. Al apagar la máquina, se pierden los ajustes. En Klipper, no olvides ejecutar SAVE_CONFIG.
2. Calibrar el flujo antes que los E-Steps: Es un error de orden. Si los E-Steps están mal, el motor miente al laminador. Calibra siempre la mecánica (E-Steps) antes de compensar en el software (Flow).
3. Nivelar la cama en frío: Los metales se dilatan con el calor. Si nivelas la cama a 20°C, cuando el hotend llegue a 200°C y la cama a 60°C, el chasis se habrá expandido y tu nivelado original será inútil. Nivela siempre a las temperaturas de impresión reales.
4. Ignorar la humedad del filamento: El PLA absorbe humedad. Si el filamento está húmedo, al salir de la boquilla el agua hierve, creando micro-burbujas que hacen que la pieza parezca porosa y con sobreextrusión puntual. Antes de culpar a la calibración, seca tu filamento 4 horas a 50°C en una secadora de filamento.
5. Usar valores genéricos de retracción: Copiar el perfil de retracción de un usuario de Reddit con distinta máquina. Una Creality con tubo Bowden de 80 cm no tiene las mismas físicas que una Bambú Lab con Direct Drive. Haz siempre el test de retracción tú mismo.

FAQ sobre la calibración de impresoras 3D​

1. ¿Cada cuánto tiempo debo calibrar impresora 3d? La base (nivelado de cama) cada 1 o 2 semanas, o siempre que muevas la impresora. Los E-Steps solo necesitas calibrarlos una vez, a menos que cambies el motor o el extrusor físico. El Flow y la Temperatura deben calibrarse en cada rollo nuevo de filamento.

2. ¿Es necesario calibrar impresoras auto-nivelantes (con sensor BLTouch)? Sí. El sensor compensa la inclinación de la cama de forma automática (mesh bed leveling), pero sigue siendo necesario ajustar el Z-Offset de forma manual para garantizar la distancia exacta de la primera capa.

3. ¿Qué comando se usa para ver los E-Steps actuales en Marlin? El comando M503 te muestra toda la configuración actual de la impresora. Busca la línea que dice M92 E... para ver tus pasos por milímetro actuales.

4. ¿Por qué mis piezas impresas se rompen entre capas? Por subextrusión térmica. El plástico no está lo suficientemente caliente para fundirse con la capa inferior. Sube la temperatura de impresión 5°C o reduce la velocidad de la capa externa para darle más tiempo de transferencia de calor al plástico.

5. ¿El Input Shaping es compatible con Marlin? Marlin incluye soporte para Input Shaping en sus versiones más recientes para placas de 32 bits, pero Klipper lo gestiona de forma nativa y mucho más eficiente. Para implementarlo en Marlin necesitarás compilar el firmware manualmente con la librería correcta habilitada.

Conclusión y Takeaways para dominar tu impresión 3D​

Calibrar impresora 3d no es un trámite burocrático; es el dominio de tu herramienta. Al seguir estos pasos, transformas una caja que mueve motores en un instrumento de fabricación de precisión.

Tus próximos pasos accionables son:

1. No abarques todo a la vez: Hoy, dedícate exclusivamente al Paso 1 y Paso 2. Imprime el patrón de primera capa y mide tus E-Steps.
2. Apunta tus datos: Crea un Excel o una nota en el móvil. Anota los E-Steps, el Flow y la temperatura ideal de cada marca de filamento. Cuando vuelvas a usar esa marca, tendrás el perfil exacto a mano.
3. Descarga los modelos de test: Busca "TeachingTech Calibration" en plataformas como Thingiverse o Printables. Descarga el First Layer Test, el Hollow Cube y el Temp Tower.
4. Pide ayuda diagnóstica: Si tras nivelar la cama sigues teniendo fallos visuales que no sabes interpretar, no tires la toalla. Te invitamos a descargar los modelos de test de nuestra web y a subir fotos de tus impresiones de prueba a la comunidad del foro. Nuestro equipo y otros usuarios expertos te ayudarán a diagnosticar el problema para que no desperdicies ni un gramo más de filamento.

La calibración es la diferencia entre comprar impresoras y saber imprimir. Pon tu máquina a prueba hoy.
