¿Qué es el Arduino UNO R3?
Se trata de una placa electrónica que hace uso del procesador ATmega328 y cuenta con 14 pines de I/O (Entrada/Salida) - específicamente el Arduino Pinout. De estos 14 pines 6 pueden ser utilizados como salidas PWM, 6 cómo entradas analógicas un oscilador de cristal de 16 MHz, un puerto USB y un conector de alimentación. Tambien cuenta con una conexión ICSP que resultará muy útil y un botón de reset. El software de la placa incluye un controlador USB que puede simular un teclado, un ratón o un puerto de serie.​

En resumen, la placa Arduino UNO R3 tiene todo lo que se necesita para funcionar junto con el microcontrolador ATmega328 como una placa de desarrollo. Basta conectarla al ordenador mediante un cable USB o mediante algún adaptador. Se diferencia de placas anteriores en que no utiliza el FTDI USB, en lugar de ello, hace uso del ATmega 8U2 como convertidor de USB a serie, ganando velocidad.​

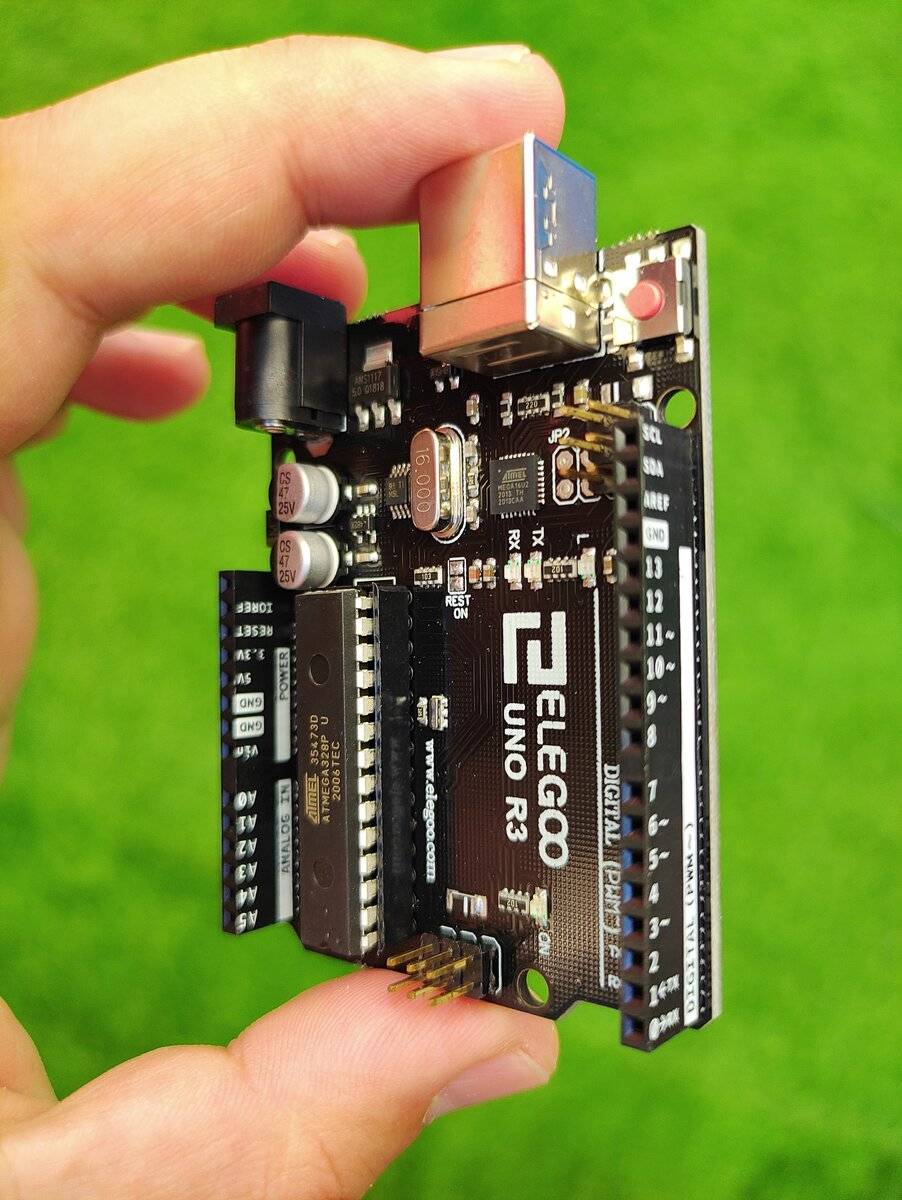

Las fotos de acompañan esta nota son de un ELEGOO UNO R3, uno de los muchos fabricantes de estas placas.​
Arduino UNO R3 - Que es, para que sirve, partes y componentes y donde comprar arduino-uno-r3-elegoo-03-jpg.386692

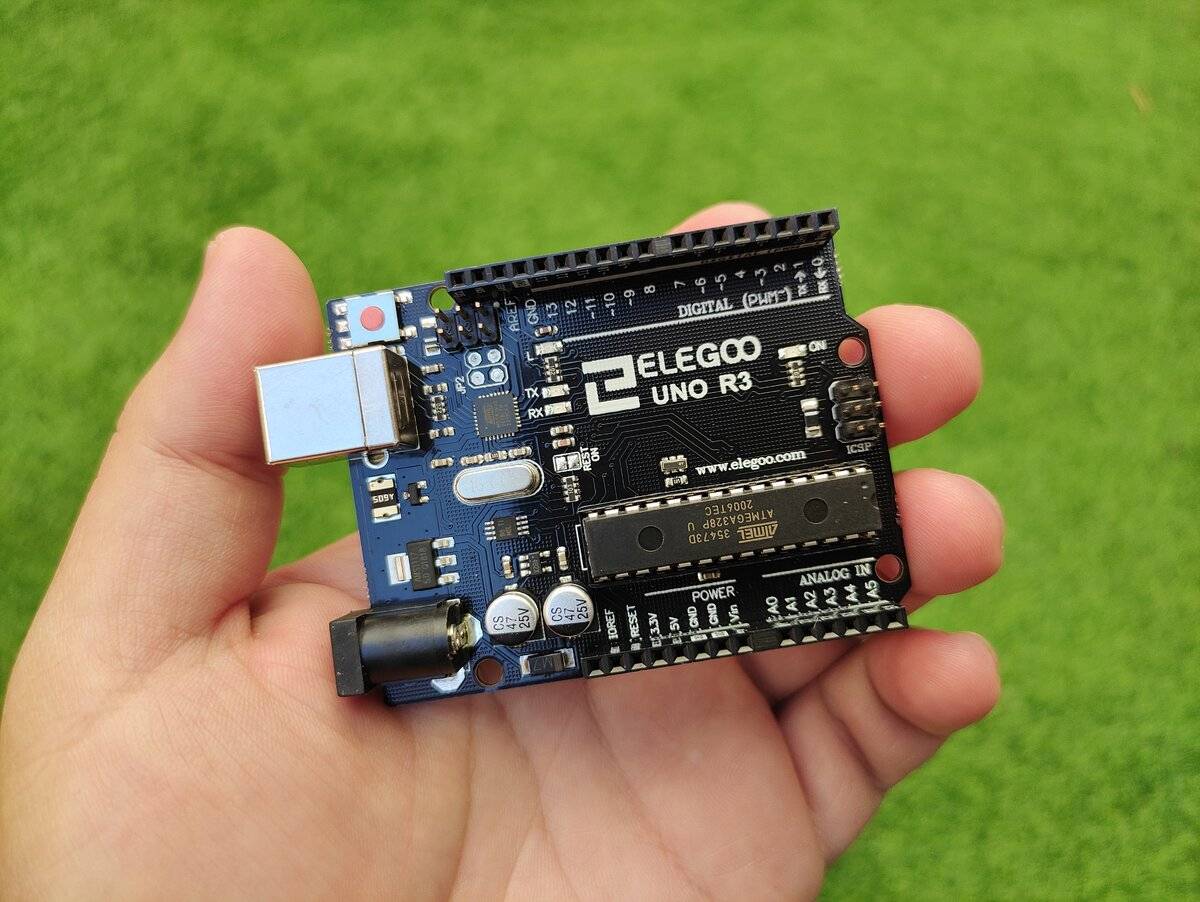

Elegoo UNO R3 / Lo he pillado en Amazon por menos de 10 euros
Arduino UNO R3 - Que es, para que sirve, partes y componentes y donde comprar 376230-6c051b6b9b3bf331a9b4bac0a29db660.jpg

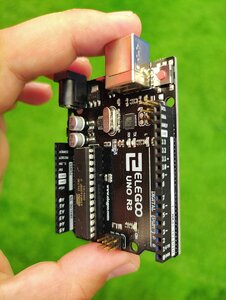

Detalle del Arduino UNO R3 - todos los pines marcados
Características del Arduino UNO R3
Microcontrolador: ATmega328
Voltaje de operación: 5V
Voltaje de entrada (recomendado): 7-12V
Voltaje de entrada (límites): 6-20V
Pines de E/S digitales: 14 (de los cuales 6 proporcionan salida PWM)
Pines de entrada analógica: 6
Corriente DC por pin de E/S: 40 mA
Corriente DC para 3.3V Pin: 50 mA
Memoria Flash: 32 KB de los cuales 0,5 KB utilizados por el bootloader
SRAM: 2 KB (ATmega328)
EEPROM: 1 KB (ATmega328)
Velocidad de reloj: 16 MHz

Arduino UNO R3 - Que es, para que sirve, partes y componentes y donde comprar 376231-3a3683c7ecdda1a4d2110d12601e5c94.jpg

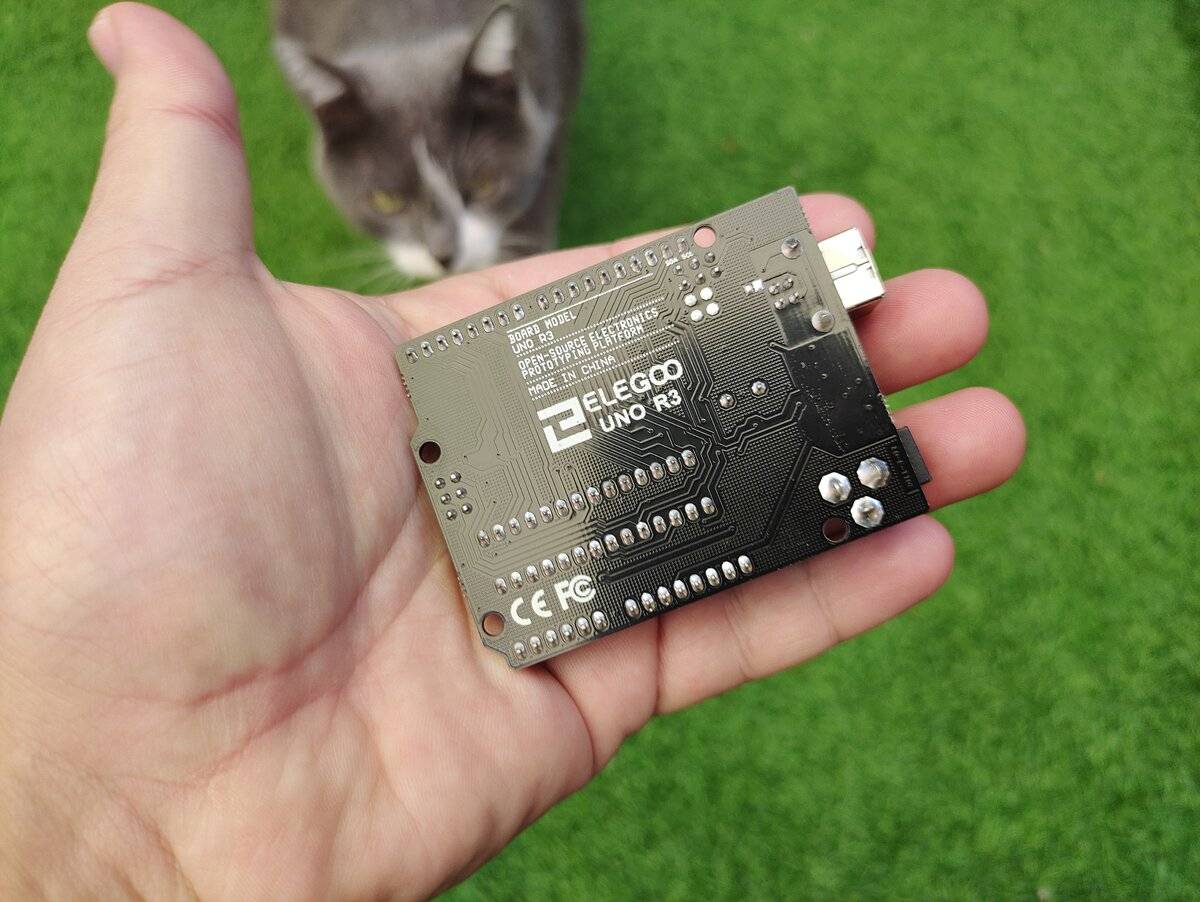

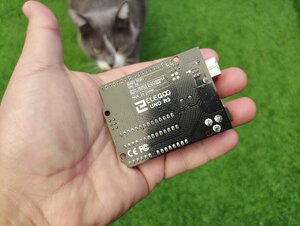

Vista posterior del Arduino UNO R3 / Tom mirando con curiosidad a su humano

  • ELEGOO UNO R3 Placa de alta calidad 100% funcional y compatible con Arduino IDE.​
  • ELEGOO UNO R3 placa usa un ATMEGA16U2 como Chip de interfaz serie y un ATmega328P como microcontrolador haciéndolo más rápido en las transferencias y almacenamiento de datos y con más tienda de memoria.​
  • Soporta entrade de 5v USB y también 7v – 12v, y si estas trabajando con pequeños proyectos te sugerimos que uses una entrada de 9v-1Amp para obtener más estabilidad y una mejor experiencia.​
  • Incluye un fusible reseteable PTC que puede proteger tu placa de cortocircuitos causados por errores de conexión.​
  • El nombre y la función de la interfaz de E/S se indican en el flanco del conector hembra del conector facilitando el cableado.​

Esquema, datasheet, partes y especificaciones de la placa de desarrollo Arduino UNO R3

Arduino UNO R3 - Que es, para que sirve, partes y componentes y donde comprar pines-y-puertos-arduino-uno-r3-png.386704

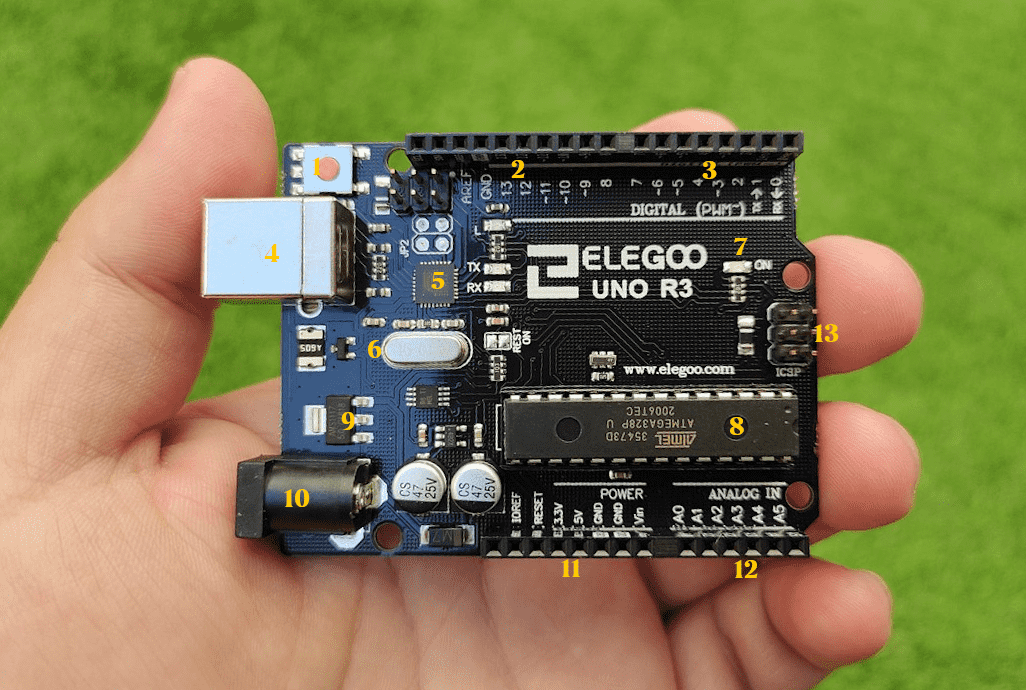

  1. Botón de reset: Se usa para inicializar el programa cargado en ese momento. Muy útil en caso de bloqueo, o cuando se requiera una puesta en marcha de nuevo.
  2. Pines de puertos I/O. Sirven para conectar el Arduino UNO R3 con otros dispositivos como sensores, actuadores u otros componentes.
  3. Pines de puertos I/O. Sirven para conectar el Arduino UNO R3 con otros dispositivos como sensores, actuadores u otros componentes.
  4. Puerto USB: Se usa para conectar con el ordenador, cargar los programas al microcontrolador, alimentar el Arduino o como puerto de transferencia en serie bidireccional a la placa.
  5. Chip de interface USB: Controla toda la comunicación a través del puerto USB.
  6. Reloj oscilador: Hace que se ejecuten las instrucciones con cada paso. Es el que marca el ritmo de ejecución de cada instrucción del programa cargado.
  7. Led indicador de encendido: Se enciende cuando la placa está alimentada.
  8. Microcontrolador: El cerebro del Arduino. El que se encarga de ejecutar las instrucciones del programa.
  9. Regulador de tensión: Controla la elecricidad que se envía a los pines, con lo que se asegura que no se estropee lo que se conecte a los pines.
  10. Puerto de corriente continua: Se usa para darle electricidad a la placa cuando no se alimenta mediante USB.
  11. Zócalo de tensión: Los pines que permiten alimentar circuitos externos que vayamos añadiendo a nuestro desarrollo.
  12. Entradas analógicas: Distintos pines que permiten la lectura de señales anlógicas.
  13. Puerto ISCP: Sus siglas en inglés son In Chip Serial Programmer - traducido a algo como Programación Serial en Circuito, es decir, se puede grabar directamente desde un ordenador al micro controlador a través de la memoria de acceso al programa (AVR). Tambien se puede usar para escribir en otro dispositivo compatible con ISCP.
Arduino UNO R3 - Que es, para que sirve, partes y componentes y donde comprar 1599414458748-png.386718

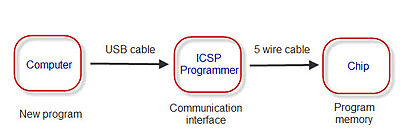

Explicación ISCP
¿Para qué he comprado una placa Arduino?
Ya a título personal, siempre me ha llamado la atención el ecosistema Arduino - y teniendo varias Raspberry PI en casa me echaba un poco para atrás el hecho de tener otro cacharro mas con el cual cacharrear y perder el tiempo aprender mogollón de cosas, pero desde que me compré una impresora 3D he estado un poco preocupado por el tema de las actualizaciones de firmware, en especial tras informarme sobre el Thermal Runaway - motivo por el cual he decidido actualizar si o si esta maravilla llamada Ender 3 PRO. Para ello, debo conectarme a un puerto ISCP - podría haber usado la Raspberry Pi pero le restaba emoción e intriga al procedimiento. Pero esto es otra novela, luego os contaré en un hilo aparte cómo es todo el proceso de actualizar el firmware de la Ender 3 PRO usando la Arduino.

Una carcasa para la placa Arduino UNO R3

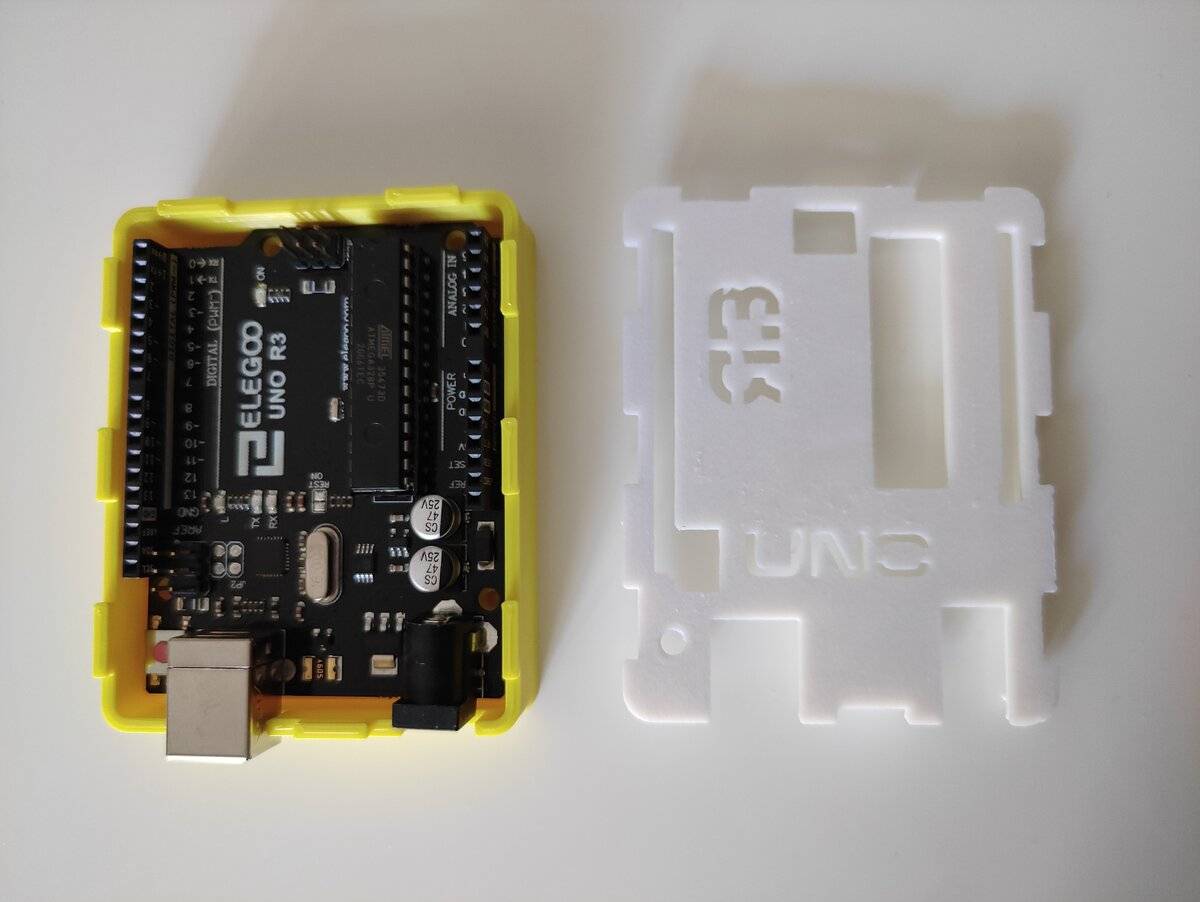

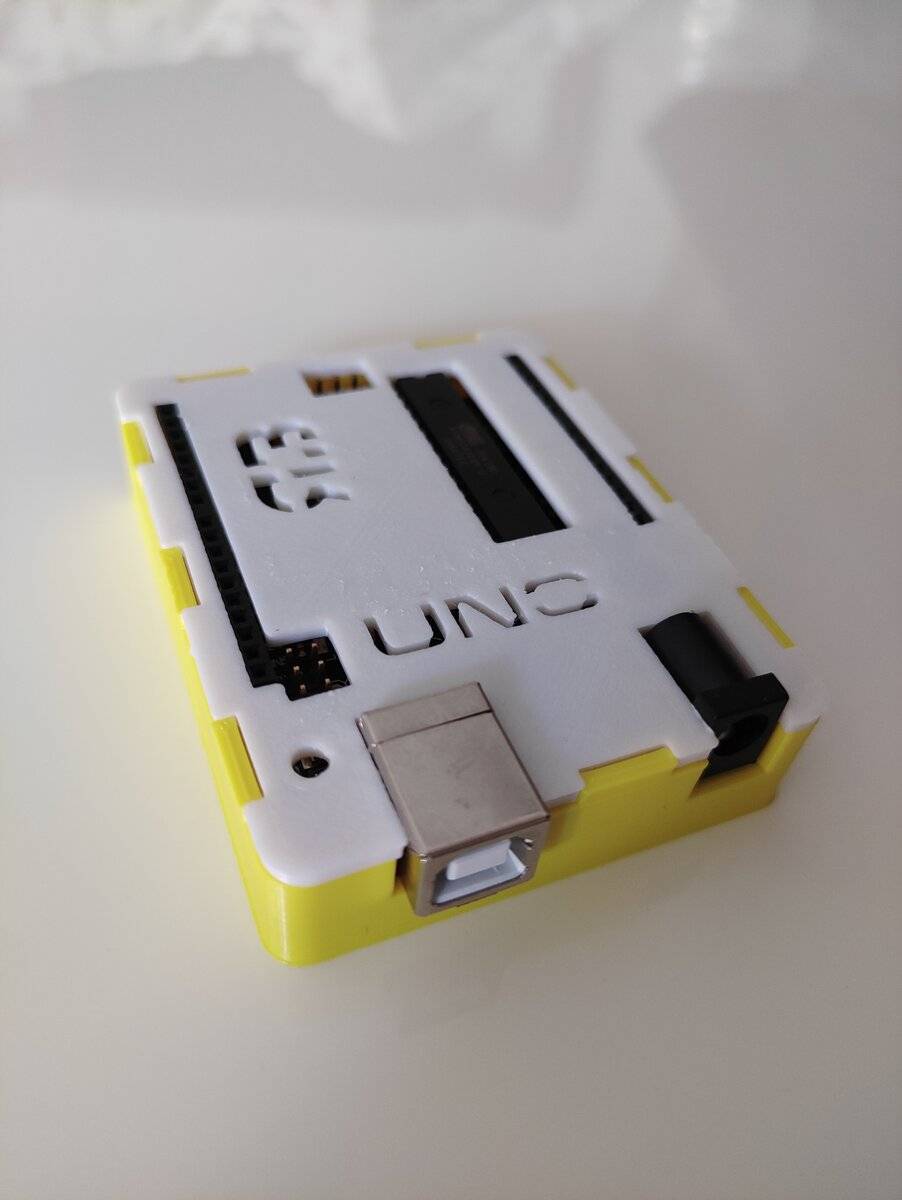

En lugar de comprarla me he decidido a imprimirla en 3D con la Ender 3 PRO de la que ya les he escrito. El resultado por lo menos a mí me ha encantado:

Arduino UNO R3 - Que es, para que sirve, partes y componentes y donde comprar img_20200910_174947-jpg.386857

Arduino UNO R3 - Que es, para que sirve, partes y componentes y donde comprar img_20200910_174837-jpg.386858

Está carcasa se puede descargar desde thingiverse: Arduino UNO R3 Enclosure by Dric

No es que sea obligatorio usar una carcasa con nuestro Arduino - pero si recomendable, sin ella podemos causar daños por estática o incluso alguna caída.
