TUTORIAL Cambiar placa micro y altavoces

macabeo dijo:

@mingus123 podías poner una foto donde se vean bien los altavoces.

Gracias

Enviado desde mi MX4 mediante Tapatalk

Haz clic para expandir...

mingus123 dijo:

Como había prometido en el hilo del problema del micro del S3A, aquí va el tutorial para cambiar la placa de micro y altavoces (y USB) del móvil.

Herramientas:

El destornillador es de estrella pequeño.
También molaría una herramienta tipo púa o de esas alargadas para hacer palanca (esas azules)

Seguimos.

Los tornillos están bien sujetos y hay que hacer un poco de fuerza :

Con todos los tornillos quitados (hay 15, si no he contado mal), tiramos del marco-carcasilla con cuidado, pero sin miedo, parece que se va a partir, pero es bastante elástico. En seguida notaréis por dónde está más sujeto.
¡CUIDADO, SACAD ANTES LA SIM!:

Aquí están los botones del volúmen y de encendido-apagado. Encajan bien en el marco quitado, pero al volver a ponerlo no os olvidéis de que deben quedar en su sitio:

El móvil con las tripas al aire y sin la batería:

Hay que desconectar la antena (cable) y el flex de la derecha. Esto se hace tirando, sale muy fácil:

Entre la placa y el circuito, Jiayu se ha enrollado y hay un par de huecos por donde meter una púa o similar para hacer palanca y sacar la susodicha placa. Yo he metido el destornillador (soy un vagazo y no me apetecía moverme a por la púa), pero mucho mejor la púa o algo ancho.
La placa va pegada con unos adhesivos bastante fuertes. Tirad sin miedo y
¡CUIDADO CON EL CABLE DEL FLEX, VA PEGADO A LA MISMA PLACA!:

La placa ya despegada:

Bueno, pues así queda el móvil sin la placa. Como véis es muy sencillo todo y fácil:

Ahora encajamos la placa nueva, muy sencillo. El cable que acaba en el flex no hace falta pegarlo a la placa nueva. Simplemente colocamos la flamante placa nueva y apretamos un poco para que se pegue a los adhesivos.

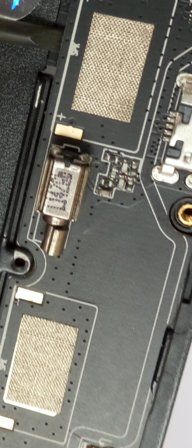

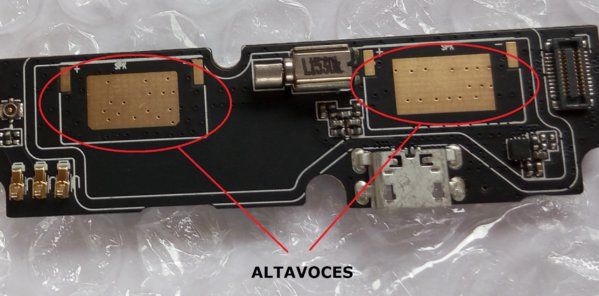

Aquí os muestro las dos placas. Si os fijáis, en la vieja los altavoces llevan como una rejilla pegada, en la nueva no.
No os preocupéis, suena muy bien:

Bueno, amigos, aquí está el móvil ya arreglado.
No os olvidéis de volver a conectar la antena y el flex y tened cuidado de que los botones queden en su sitio.
Todo encaja perfectamente, es un aparato muy bien construido y han pensado en que las reparaciones sean lo más fáciles y cómodas posibles... ¿por qué sera? jijiji.

Ahora volvemos a atornillar el marco-carcasilla, ponemos la sim, la batería y la tapa y... VOILÁ!!

Espero que esto ayude a toda la gente posible. De verdad que es una operación facilísima.
Por cierto, si necesitais las fotos más grandes o más fotos, sólo decídmelo y las colgaré, hice muchas más, estas son una selección de las que yo he considerado más últiles.
Saludos a todos y cuidaos mucho!!

Haz clic para expandir...

Chykiy0 dijo:

@SIgNIFER @mingus123 Nada....placa cambiada y siguen sin escucharme cuando llamo :C al realizar la primera llamada durante 20 segundos me escucharon bien, luego ya no me han vuelto a escuchar en llamadas sucesivas, vamos... que estoy como antes de cambiar la placa .
Cual es el speaker que tendria que cambiar ???gracias

Haz clic para expandir...

SIgNIFER dijo:

Haz unas pruebas que se recomienda cuando se tiene este problema.

Prueba una llamada por WhatsApp, a ver si te oyen bien. La app de WhatsApp dicen que usa el otro micro, no el de las llamadas normales.

Otra prueba. Hazte con unos auriculares con micrófono y prueba. Está es una prueba clásica. Si te oyen bien con este micro, es que el del móvil está mal.

Saludos

Enviado desde mi JY-S3 mediante Tapatalk

Haz clic para expandir...

kawazx5 dijo:

También recomendaban, realizar una llamada antes de instalar el whatsapp, porque este, pisaba unas librerías que utiliza el teléfono para llamar y provocaba fallos en las llamadas.
Por probar no pierdes nada.
Suerte y comentanos los resultados de las pruebas

Enviado desde mi JY-S3 mediante Tapatalk

Haz clic para expandir...

Chykiy0 dijo:

Pues despues de que no me funcionara el cambiar la placa nueva(los altavoces no)por flashtool cambien de rom lollipop xtreme 5.1 y fui a realizar las llamadas otra vez sin ni siquiera utilizar whatsapp, eso si cuando cambie la placa, nada mas cambiarla el micro me funciono como 20 o 25 segundos la llamada y de repente dejaron de escucharme.
No a vuelto a funcionar.

Haz clic para expandir...
